1. Lüftungsöffnungen. Diese Öffnungen dienen der Luftzirkulation..
Blockieren Sie NICHT die Lüftungsöffnungen im Gehäuse. Stellen Sie immer adäquate
Ventilation für Ihren Computer bereit.
2.. Stromanschluss..Verbinden Sie das Netzkabel mit diesem Anschluss.
3.. LAN.�RJ-45�-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem
Local Area Network (LAN) mittels eines Netzwerk-Hub.

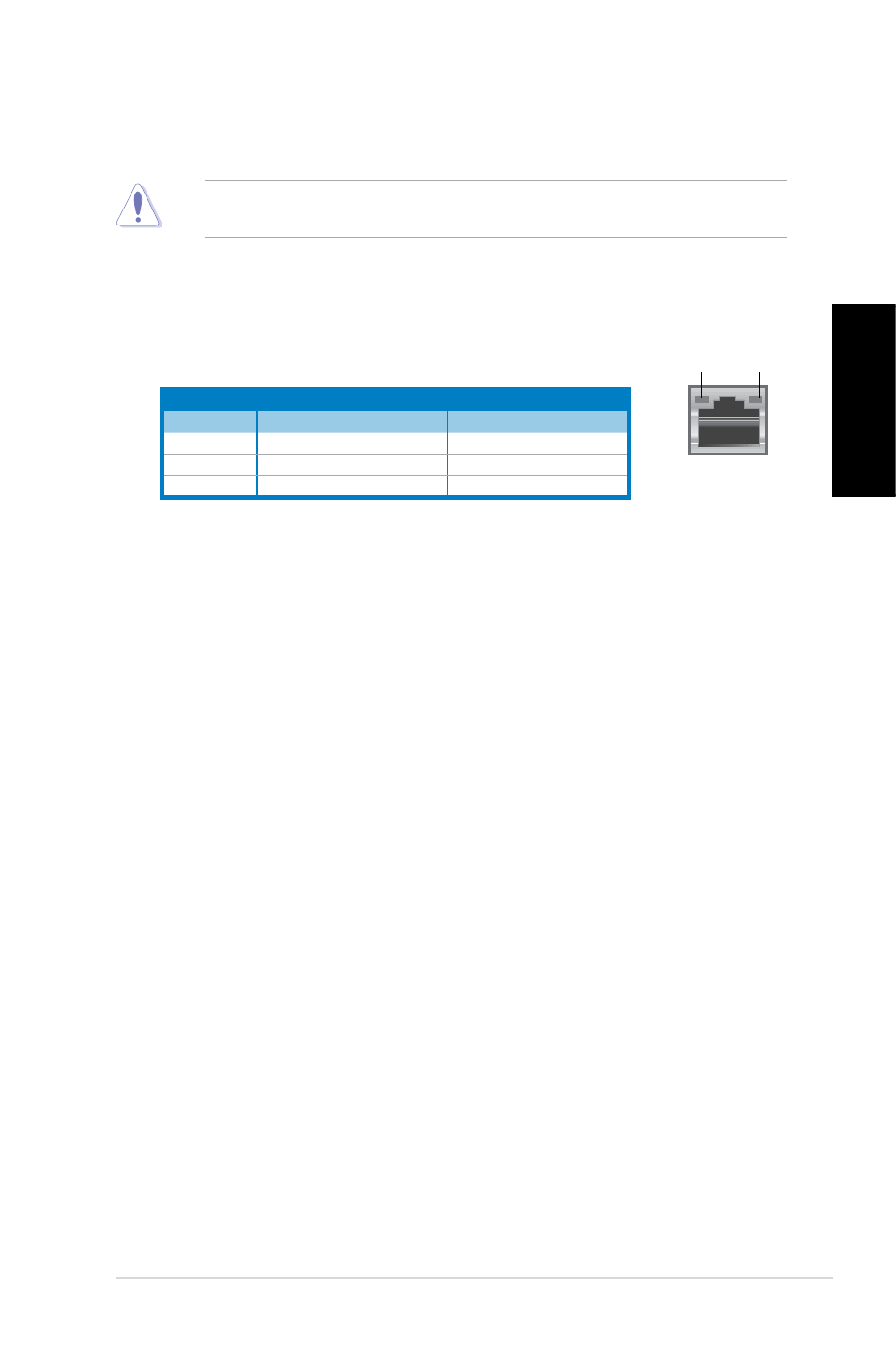

. LED-Anzeigen.am.LAN-Anschluss
Aktivitäts-/�erbindungs-.LED.......Geschwindigkeits-LED
Status
Beschreibung Status Beschreibung
AUS Nicht verbunden AUS 10Mbps-Verbindung
ORANGE Verbunden ORANGE 100Mbps-Verbindung
BLINKEND Datenaktivität GRÜN 1Gbps-Verbindung
LAN-
Anschluss
SPEED.
LED
ACT/LINK.
LED
4.. �GA-Anschluss..Dieser Anschluss ist für einen VGA-Monitor oder andere VGA-
kompatible Geräte vorgesehen.
5. ASUS-Grafikkarte �nur an bestimmten Modellen�. ASUS-Grafikkarte �nur an bestimmten Modellen�. Die Anzeigeausgänge dieser
optionalen ASUS-Grafikkarte variieren je nach Modell.
6.. Blende.für.Erweiterungssteckplatz. Entfernen Sie die Blende beim installieren einer
Erweiterungskarte.
7. HDMI-Anschluss. Dies ist High-Definition Multimedia Interface (HDMI)-Anschluss
und ist kompatibel mit HDCP, um die Wiedergabe von HD DVD, Blu-Ray und anderen
geschützten Inhalten zu ermöglichen.
8. USB.2.0-Anschlüsse. Diese Universal Serial Bus .0 (USB .0)-Anschlüsse nehmen
USB 2.0-Geräte wie Maus, Drucker, Scanner, Kamera, PDA und andere Geräte auf.
9. Mitte/Subwoofer-Anschluss.�orange�. Dieser Anschluss verbindet mit den Mitte-/
Subwoofer-Lautsprechern.
10. Hinterer.Lautsprecherausgang.�schwarz�. Dieser Anschluss verbindet in einer 4-
Kanal-, 6-Kanal- oder 8-Kanal-Audiokonfiguration mit den hinteren Lautsprechern.
11. Seitenlautsprecherausgang.�grau�. Dieser Anschluss verbindet in einer 8-Kanal-
Audiokonfiguration mit den Seitenlautsprechern.
12. Mikrofonanschluss.�rosa�. Dieser Anschluss verbindet mit einem Mikrofon.
13. Line.Out-Anschluss.�hellgrün�. Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkonfigurationen wird dieser Anschluss
zum Frontlautsprecherausgang.
14. Line.In-Anschluss.�hellblau�. Dieser Anschluss verbindet mit Tonband-, CD- oder
DVD-Playern und anderen Audiogeräten.
