1-47 ASUS BS5000/M5100
Italiano
1.2 Pannello Posteriore
Il pannello posteriore del sistema comprende una porta per l’ ingresso dell’
alimentazione e numerose porte I/O, che consentono di collegare facilmente vari
dispositivi.

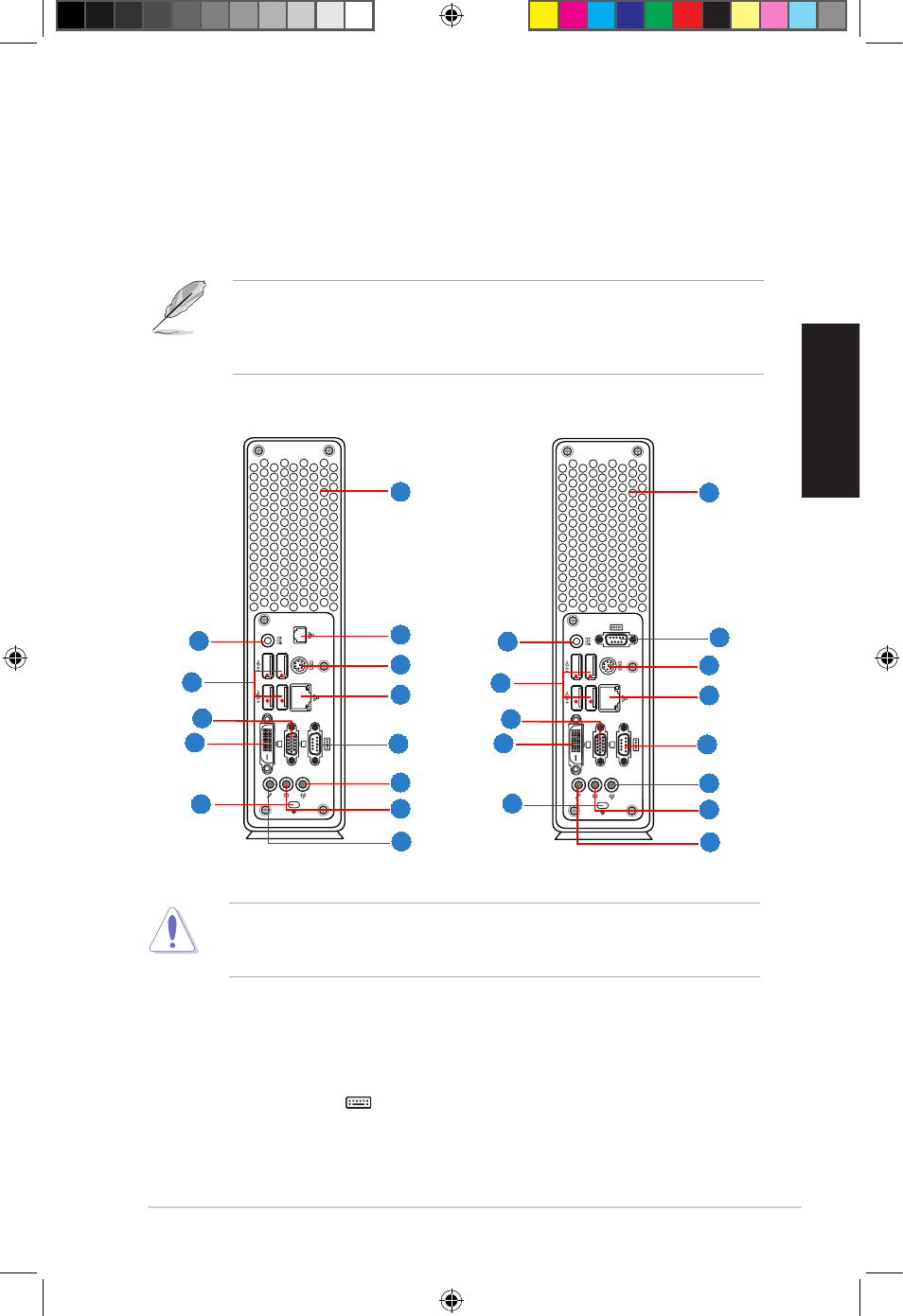

L’ illustrazione sottostante mostra il pannello posteriore e i rispettivi componenti.
1. Fori per la ventilazione.
2a. Porta Modem (RJ-11) . Porta di connessione con una rete remota (Internet)
tramite modem dialup.
2b. Porta COM2. Questa porta serve per i dispositivi di puntamento o altri
dispositivi seriali.
3. Porta Tastiera PS/2 . Porta per una tastiera PS/.
4. Porta LAN (RJ-45) . Porta per la connessione Fast Ethernet ad una LAN (Local
Area NetworK) tramite hub di rete. Consultare la tabella alla pagina seguente
per le indicazioni LED della porta LAN.
3
1
2a
5
4
6
7
9
10
8
12
11
Tipo 1 Tipo 2
3
1
2b
5
4
6
7
9
10
8
12
11
ASUS BS5000/M5100 Desktop PC è disponibile in due modelli a scelta. La
differenza fra i due è nella Porta 2 sul pannello posteriore.
Tipo 1: Porta 2 è una porta Modem (RJ-11).
Tipo 2: Porta 2 è una porta COM.
13
8
NON ostruire i fori per la ventilazione sul pannello superiore e posteriore del telaio
del sistema. In mancanza di un’ adeguata ventilazione, i componenti all’ interno
del telaio potrebbero surriscaldarsi e guastarsi.
13
