6 6 6 6 6 G u i a d e i n s t a l a з г o r á p i d a G u i a d e i n s t a l a з г o r á p i d a G u i a d e i n s t a l a з г o r á p i d a G u i a d e i n s t a l a з г o r á p i d a G u i a d e i n s t a l a з г o r á p i d a
Portugu
ê
s

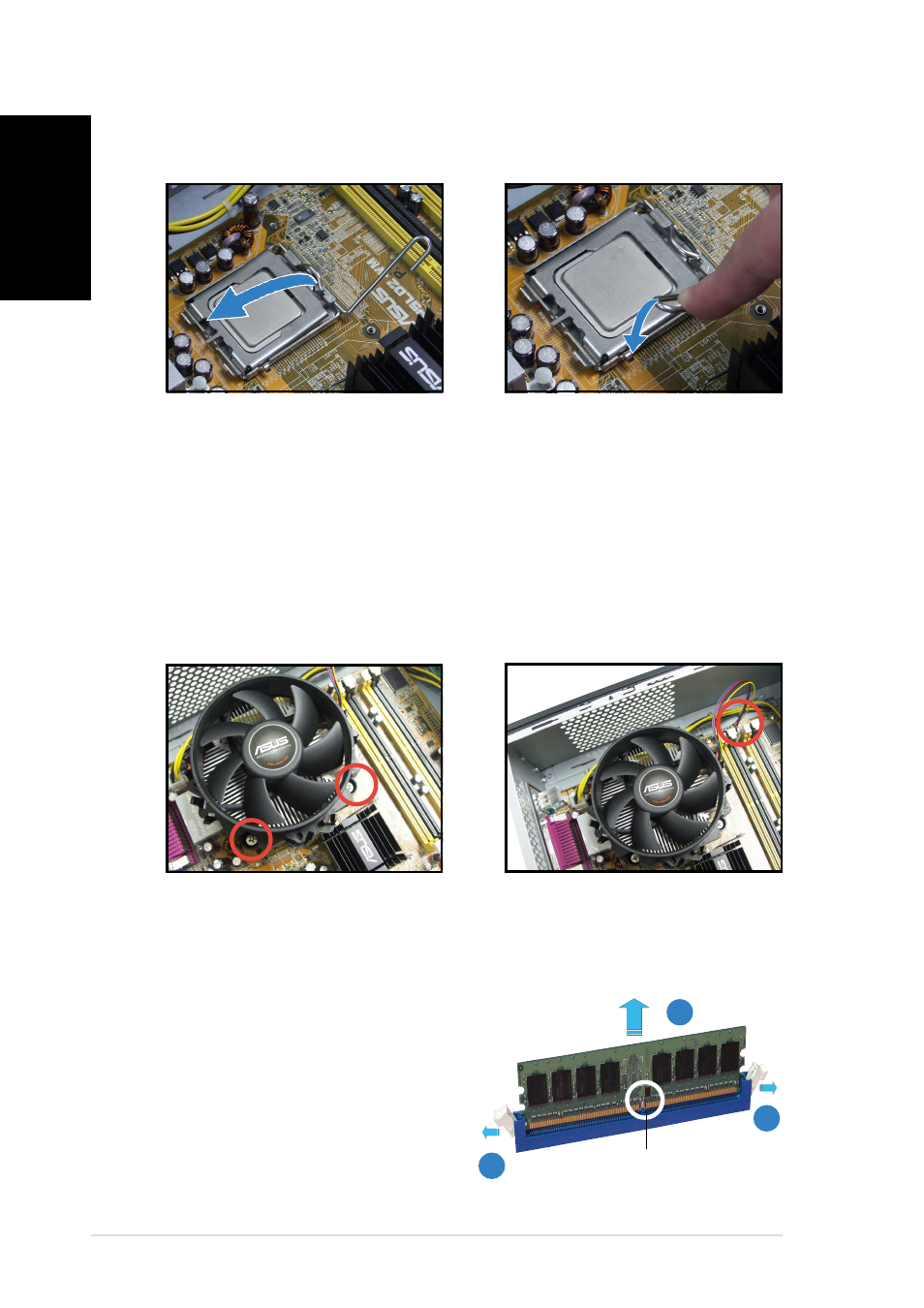

8. Prenda a alavanca de carga. 7. Feche a placa de carga.
Instalação da ventoinha da CPU e do
dissipador de calor
1. Coloque o dissipador de calor
por cima da CPU instalada.
2. Introduza quatro parafusos
nos orifícios da ventoinha para
a fixar à Motherboard.
3. Ligue o cabo da ventoinha da
CPU.
Instalação do DIMM
1. Procure os sockets DIMM na
Motherboard.
2. Desbloqueie um socket DIMM
premindo as patilhas do módulo
para fora.
3. Alinhe um DIMM no socket de
forma a que o patilha existente
no DIMM encaixe na ranhura
existente no socket.
E n t a l h e d o m ó d u l o E n t a l h e d o m ó d u l o E n t a l h e d o m ó d u l o E n t a l h e d o m ó d u l o E n t a l h e d o m ó d u l o
D D R 2 D I M M D D R 2 D I M M D D R 2 D I M M D D R 2 D I M M D D R 2 D I M M
1
2
1
