PC Multimédia ASUS : Guide de démarrage rapide

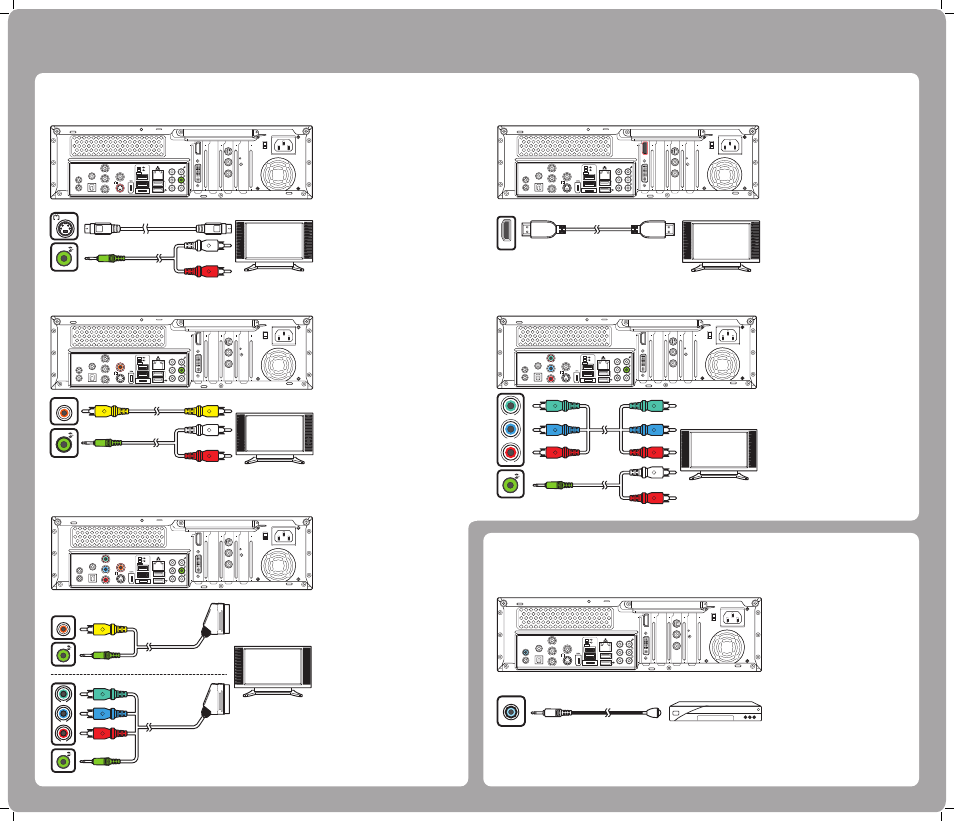

Connexion à un poste TV
s
15
2 . 0
2 . 0 2 . 0 E - S ATA V I D E O O U T
R E A R
C E N T E R
H D M I
V I D E O - I N
S I D E
S / P D I F Y
P b
P r
I R 1
I R 2 S / P D I F s
T V 1
T V 2
1. Connectez l’une des extrémités
du câble S-vidéo au port S-vidéo
In de votre poste TV.
2. Connectez l’autre extrémité au
port de sortie S-vidéo situé à
l’arrière du PC.
Se connecter à un poste TV via un port S-vidéo Se connecter à un poste TV via un port HDMI
H D M I
15
2 . 0
2 . 0 2 . 0 E - S ATA V I D E O O U T
R E A R
C E N T E R
H D M I
V I D E O - I N
S I D E
S / P D I F Y
P b
P r
I R 1
I R 2 S / P D I F s
T V 1
T V 2
1. Connectez l’une des extrémités
du câble HDMI au port HDMI de
votre poste TV.
2. Connectez l’autre extrémité au
port HDMI situé à l’arrière du PC.
Se connecter à un poste TV via un port Video Out un port Video Out
1. Connectez l’une des extrémités
du câble vidéo au port Video In
de votre poste TV.
2. Connectez l’autre extrémité du
câble au port Video Out situé à
l’arrière du PC.
Se connecter à un poste TV via un port Vidéo composante
Y
P b
P r
15
2 . 0
2 . 0 2 . 0 E - S ATA V I D E O O U T
R E A R
C E N T E R
H D M I
V I D E O - I N
S I D E
S / P D I F
P b
Y
P r
I R 1
I R 2 S / P D I F s
T V 1
T V 2
1. Connectez l’une des extrémités du
câble vidéo composante au port
vidéo composanteI de votre poste
TV.
2. Connectez l’autre extrémité au
port vidéo composante situé à
l’arrière du PC.
V I D E O O U T
15
2 . 0
2 . 0 2 . 0 E - S ATA V I D E O O U T
R E A R
C E N T E R
H D M I
V I D E O - I N
S I D E
S / P D I F Y
P b
P r
I R 1
I R 2 S / P D I F s
T V 1
T V 2
15
2 . 0
2 . 0 2 . 0 E - S ATA V I D E O O U T
R E A R
C E N T E R
H D M I
V I D E O - I N
S I D E
S / P D I F Y
P b
P r
I R 1
I R 2 S / P D I F s
T V 1
T V 2
V I D E O O U T
Y
P b
P r
Se connecter à un poste TV via une prise Péritel Péritel
15
2 . 0
2 . 0 2 . 0 E - S ATA V I D E O O U T
R E A R
C E N T E R
H D M I
V I D E O - I N
S I D E
S / P D I F Y
P b
P r
I R 1
I R 2 S / P D I F s
T V 1
T V 2
I R 1
Connecter le récepteur à infrarouge (IR) à un périphérique externe
1. Connectez l’une des extrémités
du câble Péritel/vidéo Péritel/vidéo
composante au connecteur
Péritel de votre poste TV.
2. Connectez l’autre extrémité aux
ports Video Out et Line Out situés
à l’arrière du PC.
Note :
Vous pouvez également connecter le PC
Multimédia à un poste TV via un câble
Péritel/vidéo composante tel qu’illustré
ci-contre
1. Connecter une extrémité du câble
IR au port IR situé à l’arrière de
votre PC Multimédia.
2. Connecter l’autre extrémité au câ-
ble IR au boîtier décodeur comme
illustré ci-contre.
