Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa ZIF a 754 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
1.

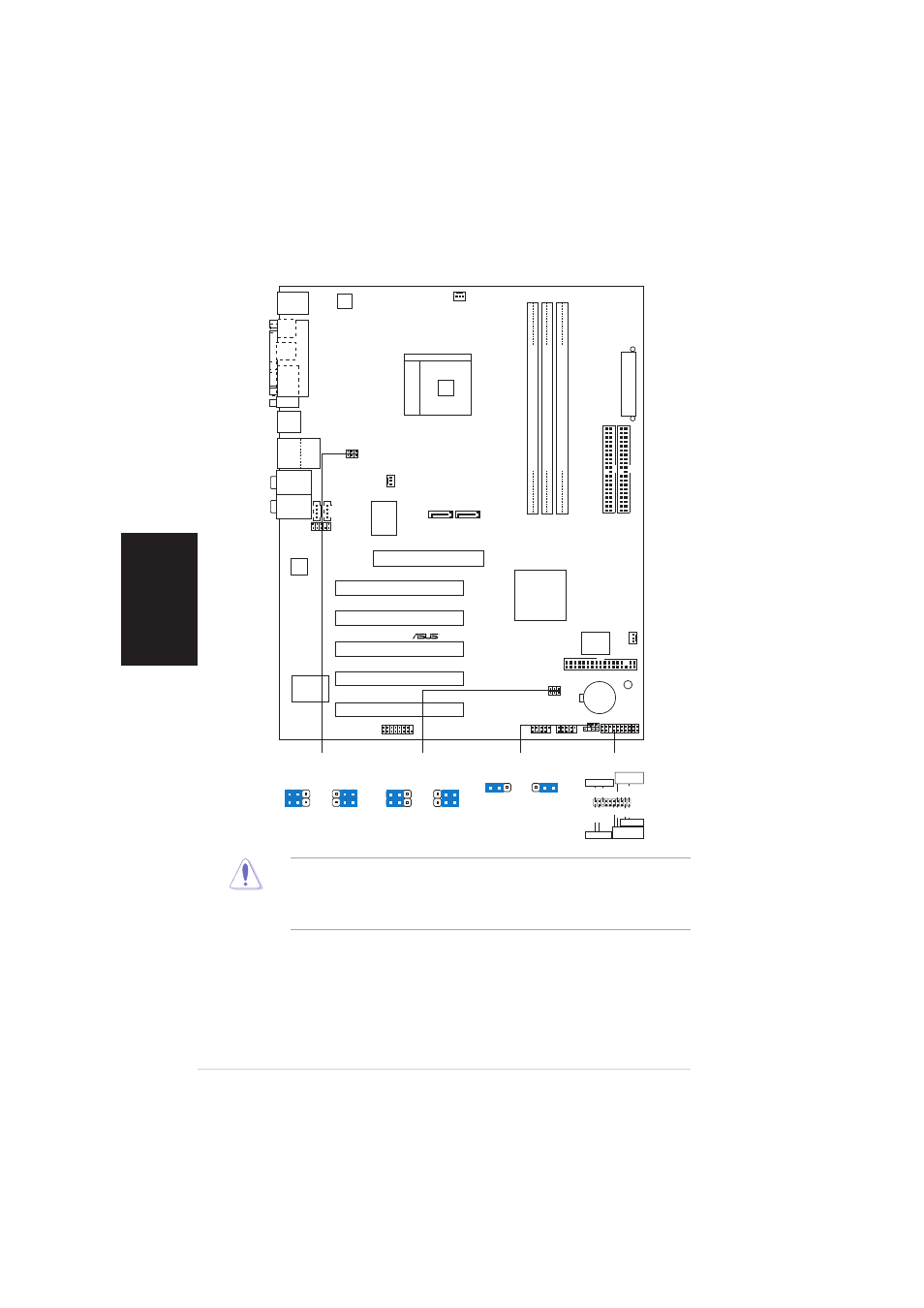

Diagramma disposizione scheda madre
Assicurarsi di scollegare l'alimentazione prima di aggiungere o
rimuovere le DIMM o qualsiasi altro componente del sistema.
Diversamente si causeranno danni irreparabili alla scheda madre e ad
altri componenti del sistema
.
PCI1
PANEL
K8N
CR2032 3V
Lithium Cell
CMOS Power
CD
AUX
Super
I/O
4Mbit
BIOS
Accelerated Graphics Port (AGP)
FP_AUDIO
Audio
Codec
USB2.0
T: USB3
B: USB4
Top:
RJ-45
GAME
ATX12V
CHASSIS
PRI_IDE
SEC_IDE
A
TX Power Connector
USB1
USB2
nVIDIA
nForce3
250
10/100
LAN
PHY
USB78
SB_PWR
CHA_FAN
USBPW12
USBPW34
PS/2KBMS
T: Mouse
B: Keyboard
DDR DIMM1 (64 bit,184-pin module)
DDR DIMM2 (64 bit,184-pin module)
DDR DIMM3 (64 bit,184-pin module)
PCI2
PCI3
PCI4
PCI5
SATA1
USB56
SATA2
CPU_FAN
PWR_FAN
Socket 754
CLRTC
Below:Mic In
Center:Line Out
Top:Line In
FLOPPY
Bottom:
Center/Subwoofer
Middle:
Side surround L/R
Top:
Rear Surround L/R
P
ARALLEL
PORT
COM1
SPDIF_O1
SPDIF_O2
USBPW56
USBPW78
* Requires an ATX power supply.
PLED-
PWR
+5V
Speaker
Speaker
Connector
Power LED
Ground
Reset SW
IDE_LED
IDE_LED+
Ground
Reset
Ground
Ground
ATX Power
Switch*
PLED+
IDE_LED-
PANEL
3
2
2
1
+5V
(Default)
+5VSB
USBPW56
USBPW78
3
2
2
1
+5V
(Default)
+5VSB
USBPW12
USBPW34
2
1
3
2
CLRTC
Normal
Clear CMOS
(Default)
