1 Podręcznik instalacji
Polski

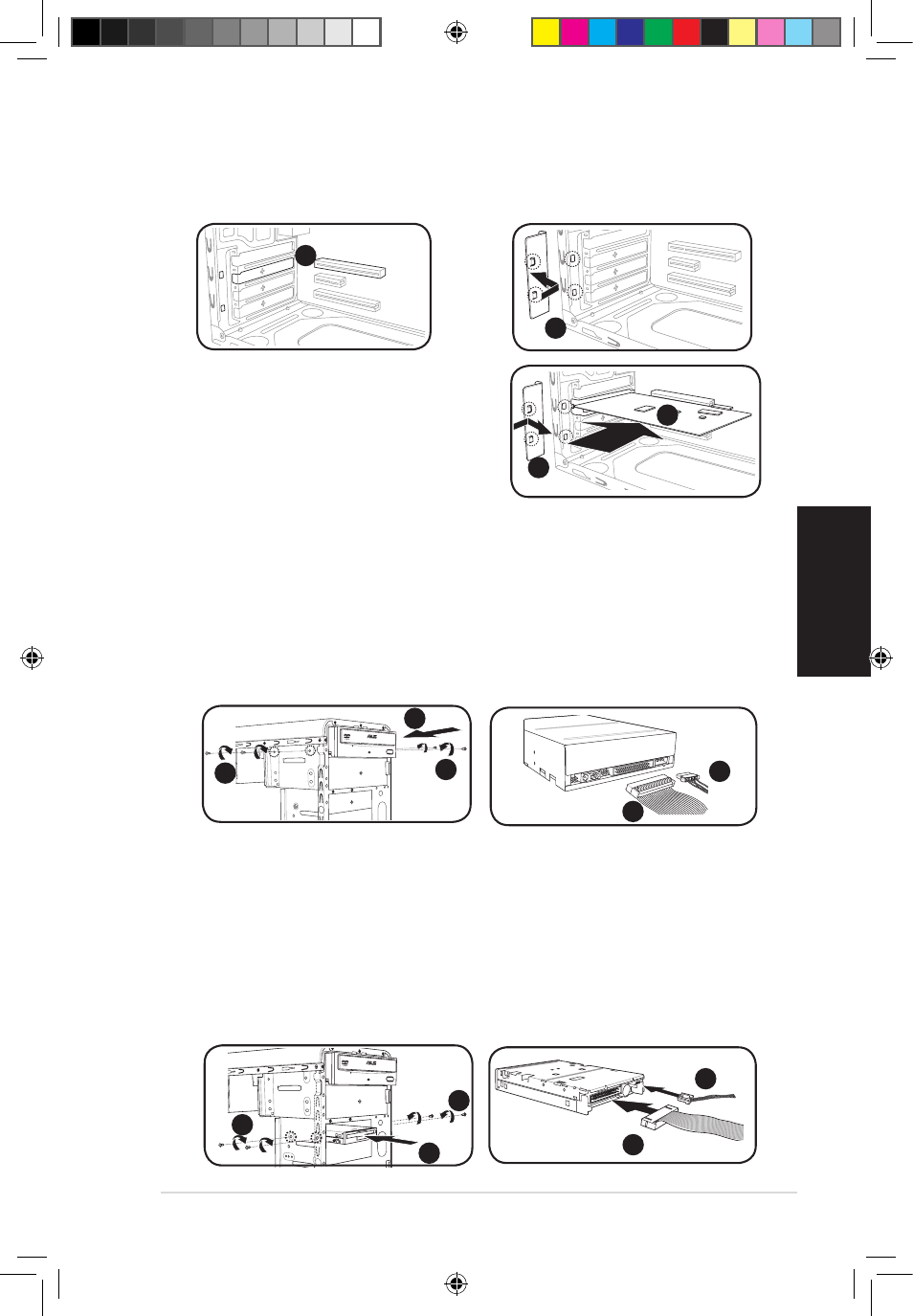

Instalacja karty rozszerzenia
2. Zdejmij metalową zaślepkę. 1. Zdejmij metalową zaślepkę
usytuowaną naprzeciw gniazda, które
ma zostać wykorzystane.
3. Wstaw złącze karty do gniazda, a
następnie naciśnij mocno kartę, aż do
jej pełnego dopasowania do gniazda.
4. Załóż metalową zaślepkę.
1
2
3
4
Instalacja napędów pamięci masowej
Napęd optyczny
1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy górnego
napędu 5,25”.
2. Wstaw napęd optyczny do wnęki, a następnie ostrożnie pchnij napęd, aż do
wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd optyczny dwiema śrubami po obu stronach wnęki.
4. Podłącz złącza IDE (4A) oraz wtyki zasilania (4B) do złączy z tyłu napędu.
2
4B 3
3
Napęd dyskietek elastycznych
Jeżeli system został dostarczony bez przenośnego dysku twardego (opcja), w gnieździe
dysku 3,5-cala możesz zamontować napęd dyskietek.
1.
Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy górnego
napędu 3,5”.
2. Wstaw napęd dyskietek elastycznych do wnęki, a następnie ostrożnie pchnij napęd, aż
do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd dyskietek elastycznych dwiema śrubami po obu stronach wnęki.
4. Podłącz wtyki sygnałowe (4A) i zasilania (4B) do złączy z tyłu napędu.
2
3
3
4A
4B
