2
IT
! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio per informare il nuovo proprietario sul
funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso e sulla sicurezza.

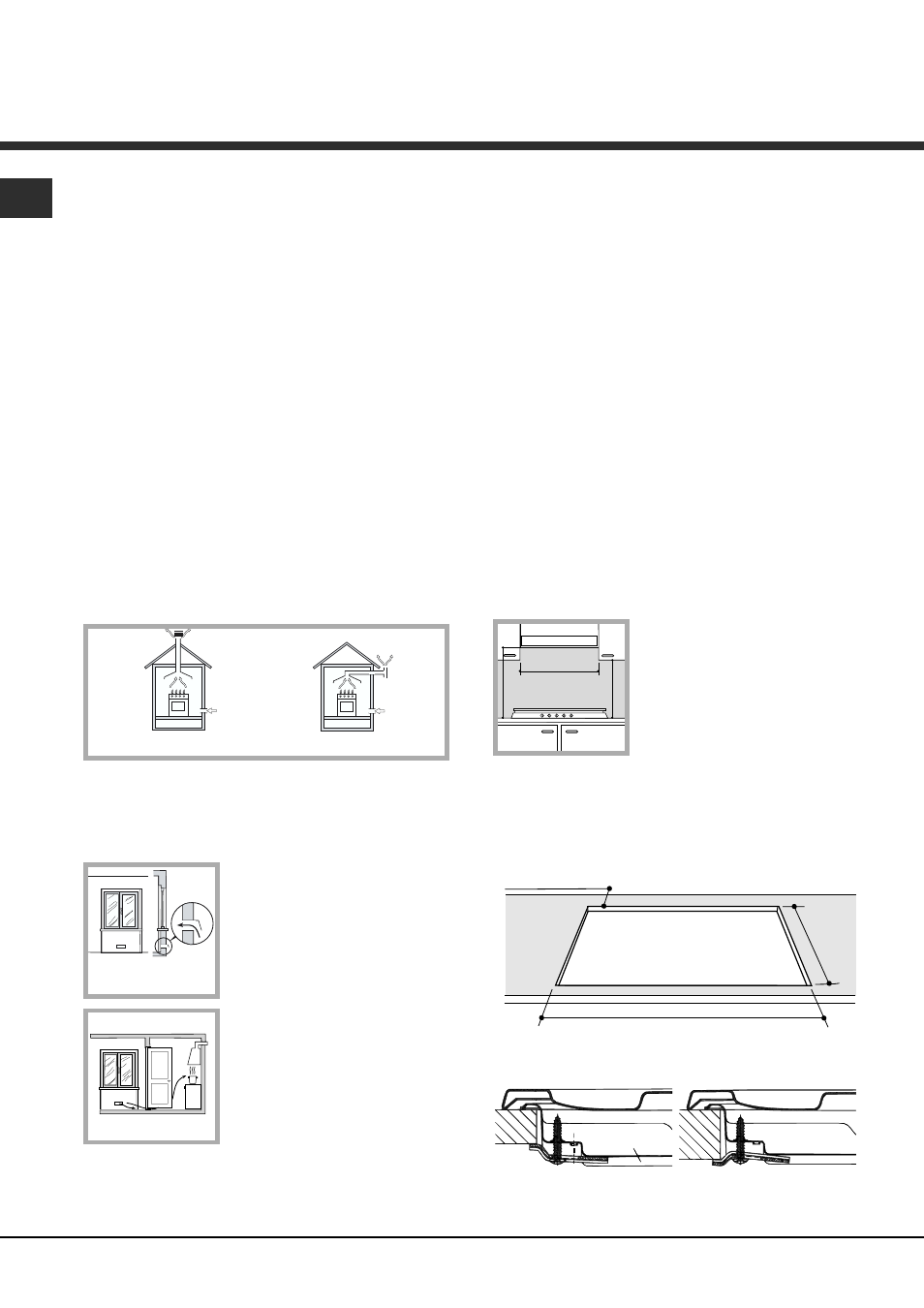

Posizionamento
! Gli imballaggi non sono giocattoli per bambini e
vanno eliminati secondo le norme per la raccolta
differenziata (vedi Precauzioni e consigli).
! L’installazione va effettuata secondo queste istruzioni e
da personale professionalmente qualificato. Una errata
installazione può causare danni a persone, animali o cose.
! Questo apparecchio può essere installato e funzionare
solo in locali permanentemente ventilati secondo le
prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e
successivi aggiornamenti. Debbono essere osservati i
seguenti requisiti:
• Il locale deve prevedere un sistema di scarico
all’esterno dei fumi della combustione, realizzato
tramite una cappa o tramite un elettroventilatore che
entri automaticamente in funzione ogni volta che si
accende l’apparecchio.
• Il locale deve prevedere un sistema che consenta
l’afflusso dell’aria necessaria alla regolare combustione.
La portata di aria necessaria alla combustione non
deve essere inferiore a 2 m 3 /h per kW di potenza
installata.
Il sistema può essere realizzato
prelevando direttamente l’aria
dall’esterno dell’edificio tramite un
condotto di almeno 100 cm 2 di
sezione utile e tale che non
possa essere accidentalmente
ostruito.
Ovvero, in maniera indiretta da
locali adiacenti, dotati di un
condotto di ventilazione con
l’esterno come sopra descritto, e
che non siano parti comuni
dell’immobile, o ambienti con
pericolo di incendio, o camere da
letto.
• I gas di petrolio liquefatti, più pesanti dell’aria,
ristagnano verso il basso. Quindi i locali contenenti
bidoni di GPL debbono prevedere delle aperture verso
l’esterno così da permettere l’evacuazione dal basso
delle eventuali fughe di gas. Pertanto i bidoni di GPL,
siano essi vuoti o parzialmente pieni, non debbono
essere installati o depositati in locali o vani a livello più
basso del suolo (cantinati, ecc.). É opportuno tenere
nel locale solo il bidone in utilizzo, collocato in modo da
non essere soggetto all’azione diretta di sorgenti di
calore (forni, camini, stufe, ecc.) capaci di portarlo a
temperature superiori ai 50°C.
Incasso
I piani a gas e misti sono predisposti con grado di
protezione contro i riscaldamenti eccessivi di tipo X, è
pertanto possibile l’installazione a fianco di mobili la cui
altezza non superi quella del piano di lavoro. Per una
corretta installazione del piano di cottura vanno osservate
le seguenti precauzioni:
• I mobili situati a fianco, la cui altezza superi quella del
piano di lavoro, debbono essere situati ad almeno 600
mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti
richiesti nei libretti istruzioni delle cappe stesse,
comunque ad una distanza minima di 650 mm.
• Posizionare i pensili adiacenti alla cappa ad un’altezza
minima dal top di 420 mm (vedi figura).
Allorchè il piano di cottura venga
installato sotto un pensile,
quest’ultimo dovrà mantenere
una distanza minima dal top pari
a 700 mm (vedi figura).
• Il vano del mobile dovrà avere le dimensioni indicate
nella figura. Sono previsti dei ganci di fissaggio che
consentono di fissare il piano su top da 20 a 40 mm. di
spessore. Per un buon fissaggio del piano è
consigliabile usare tutti i ganci a disposizione.
475 mm.
835 mm.
min. 55 mm.
Schema di fissaggio dei ganci
Posizione gancio per Posizione gancio per
top H=20mm top H=30mm
Installazione
Maggiorazione della fessura
fra porta e pavimento
Locale
adiacente Locale
da ventilare
A
Esempi di aperture di
ventilazione
per l’aria comburente
In camino o in canna fumaria ramificata
(riservata agli apparecchi di cottura) Direttamente
all’esterno
600mm min.
540mm min. 700
mm m
in.
