Den Bausatz können Sie vom Kundendienst oder Ih-
rem Fachhändler beziehen
Bausatz, mit dem der Trockner auf eine optimale Ar-
beitshöhe angehoben werden kann. Die Schublade fun-
giert als zusätzlicher Stauraum (z. B. für Wäsche).
Lesen Sie aufmerksam die dem Bausatz beiliegende
Aufstellanweisung.

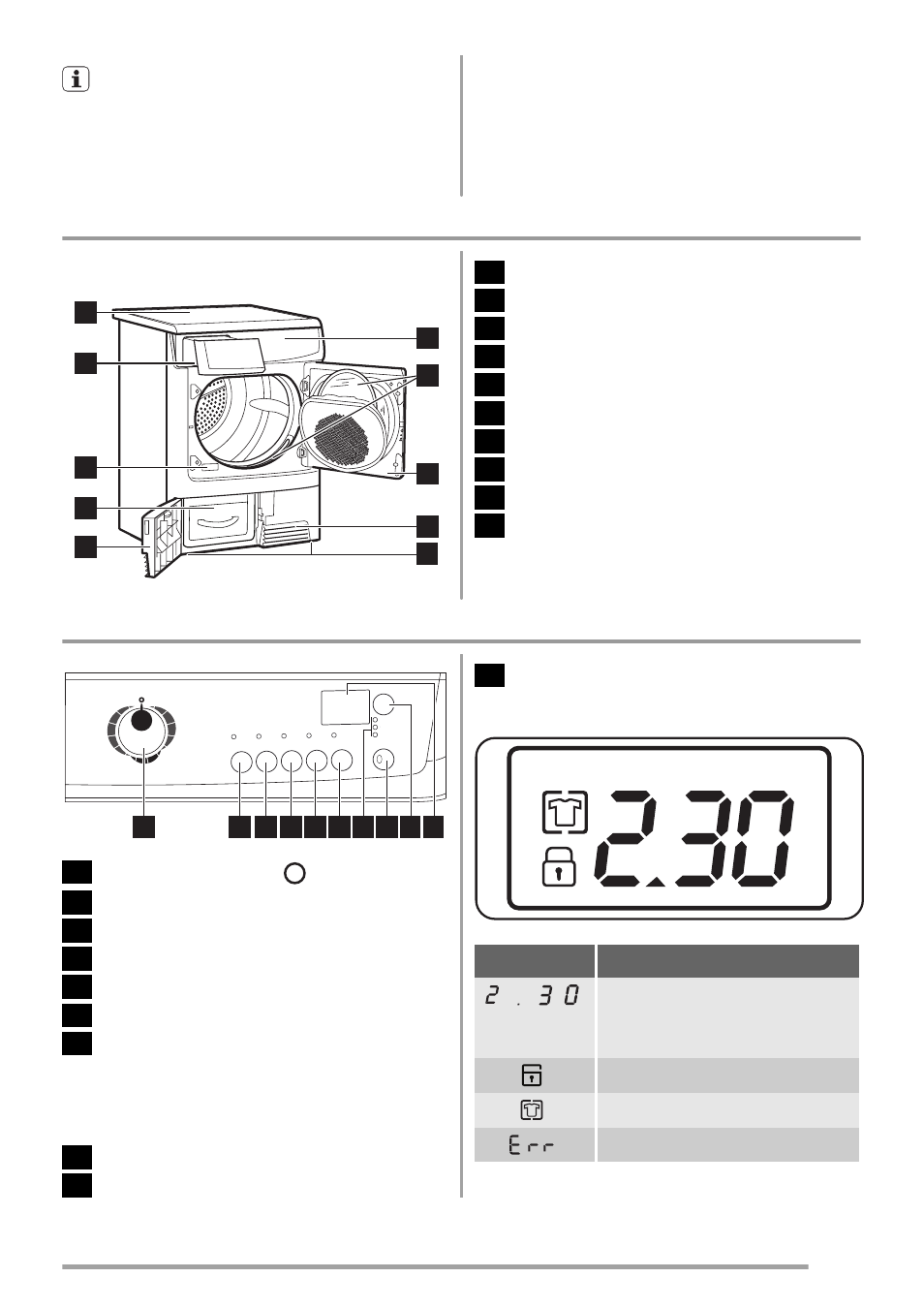

Gerätebeschreibung
Gerätebeschreibung
2
3
5
7
9
10
1
4
6
8
1 Arbeitsplatte
2 Behälter
3 Typenschild
4 Wärmetauscher
5 Tür des Wärmetauschers
6 Bedienfeld
7 Flusensiebe
8 Einfülltür
9 Lüftungsschlitze
10 Schraubfüße
Bedienfeld
1 2 3 4 5 6 7 8 9 10
1 Programmwahlschalter und Aus-Schalter
2 Taste Sanft
3 Taste Trocken Plus
4 Taste Extra Knitterschutz
5 Taste Signal
6 Taste Zeit
7 Betriebsanzeige
– Kontrolllampe Filter Sockel :
– Kontrolllampe Sieb :
– Kontrolllampe Behälter
8 Taste Start/Pause
9 Taste Startzeitvorwahl
10 Display
Display-Anzeigen
SYMBOL BESCHREIBUNG
Restzeitanzeige (Dauer des Zeitpro-
gramms, Dauer der Startverzöge-
rung)
Kindersicherung
Knitterschutzphase
Fehler, falsche Auswahl
