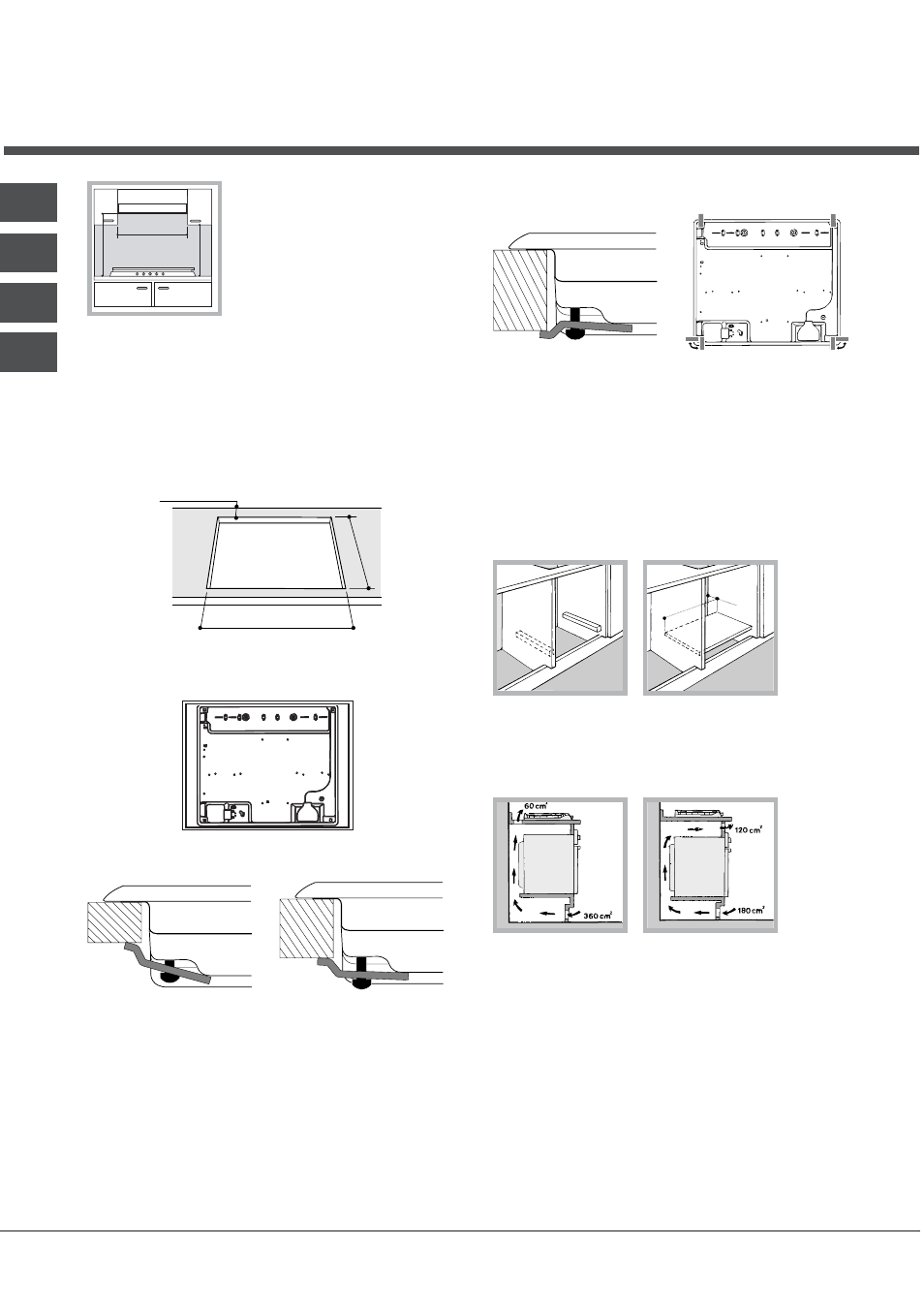

En cas d’installation de la table de
cuisson sous un élément haut, ce
dernier devra être monté à au moins
700 mm de distance du plan (voir
figure).
• La découpe du meuble doit avoir les dimensions indiquées
par la figure.
Des crochets de fixation sont prévus pour fixer la table sur
des plans de 20 à 40 mm d’épaisseur. Pour bien fixer la
table, utilisez tous les crochets fournis.
• Si la table n’est pas installée au-dessus d’un four à
encastrer, il faut monter un panneau d’isolation en bois. Il
faut le monter à au moins 20 mm de distance du bord
inférieur de la table.
555 mm
475
m
m
55 mm
• Avant de procéder à la fixation au plan de travail,
montez le joint (fourni) le long du périmètre de la table
comme illustré.
Schéma de fixation des crochets
Position du crochet Position du crochet
pour plan H=20mm pour plan H=30mm
Devant
Position du crochet Derrière
pour plan H=40mm
Utilisez tous les crochets compris dans le “sachet
accessoires”
Aération
Pour garantir une bonne aération, la cavité d’encastrement doit
être dépourvue de paroi arrière. Il est conseillé d’installer le four
de manière à ce qu’il repose sur deux cales en bois ou bien sur
un plan d’appui continu qui ait une découpe d’au moins 45 x 560
mm (voir figures).
En cas d’installation au dessus d’un four encastré sans
refroidissement à ventilation forcée, il faut prévoir des prises
d’air d’entrée et de sortie pour avoir une bonne aération à
l’intérieur du meuble. Les figures ci dessous illustrent des
possibilités de montage.
Raccordement électrique
Les tables munies d’un cordon d’alimentation tripolaire, sont
prévues pour un fonctionnement à courant alternatif à la
tension et à la fréquence d’alimentation indiquées sur la
plaquette des caractéristiques (placée sous la table de
cuisson). Le conducteur de terre du câble est jaune/vert. En
cas d’installation au-dessus d’un four à encastrer, la
connexion électrique de la table et celle du four doivent être
effectuées séparément, pour des questions de sécurité
électrique mais aussi pour simplifier, au besoin, l’extraction du
four.
600mm min.
540mm min. 700mm min.
560 mm.
45 mm.
