R 1800

R 1800-…
Shrouded Yagi Antennas for the 1800 MHz Band
DESCRIPTION
Series of three shrouded yagi antennas with 6–15 dBd gain.
Covers the 1800 MHz DCS-1800/PCN band (1710 – 1880 MHz).
Can be used for both vertical and horizontal polarisation.
H-plane beam widths 24° to 80° and E-plane beam widths 23°to 60°
depending on model.
A sturdy glass reinforced plastic shroud ensures effective protection
against the weather.
All metal parts are DC grounded for noise reduction and lightning
protection.
Materials carefully chosen for minimum electrolytic corrosion and
intermodulation.
Supplied with fixed Norstell clamp (48.5 mm dia.)
Reliable and robust design for optimum performance and long lifetime.

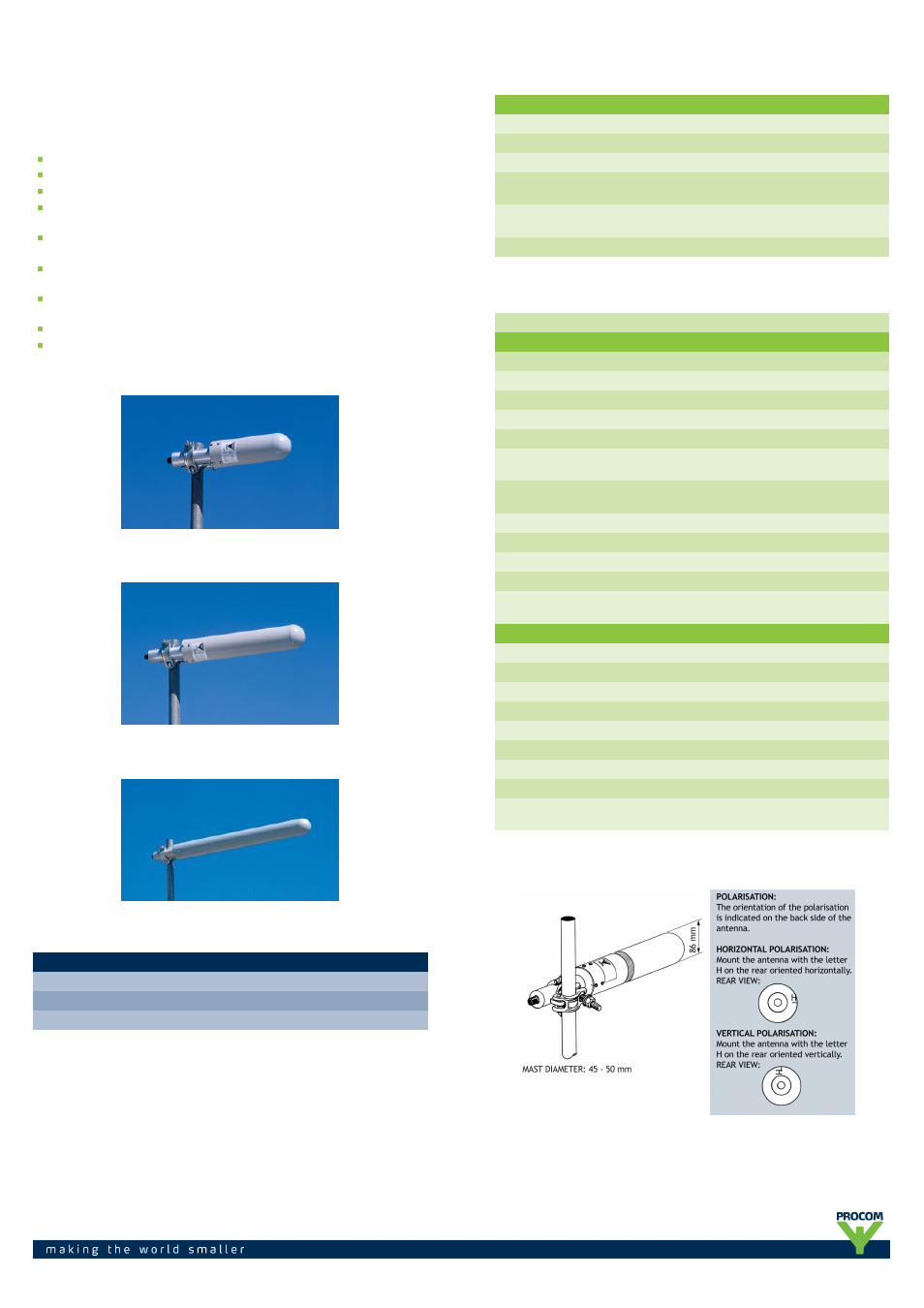

R 1800-6
R 1880-11
R 1800-15
ORDERING DESIGNATIONS
TYPE
PRODUCT NO.
R 1800-6
120000070
R 1800-11
120000071
R 1800-15
120000072
GENERAL SPECIFICATIONS
MODEL
R 1800-6
R 1800-11
R 1800-15
ANTENNA TYPE
Shrouded yagi antenna
FREQUENCY
1710 – 1880 MHz
GAIN
8 dBi 6 dBd
13 dBi 11 dBd
17 dBi 15 dBd
H-PLANE BEAM WIDTH
(-3 DB POINTS)
80°
43°
24–30°
E-PLANE BEAM WIDTH
(-3 DB POINTS)
60°
40°
23–27°
MAXIMUM POWER
150 W
SPECIFICATIONS
MODEL
R 1800-6
R 1800-11
R 1800-15
ELECTRICAL
ANTENNA TYPE
Shrouded yagi
FREQUENCY
1710 – 1880 MHz
IMPEDANCE
Nom. 50 Ω
POLARIZATION
Vertical or horizontal
GAIN
8 dBi 6 dBd
13 dBi 11 dBd
17 dBi 15 dBd
H-PLANE BEAM WIDTH (-
3 DB POINTS)
80°
43°
24 – 30°
E-PLANE BEAM WIDTH (-
3 DB POINTS)
60°
40°
23 – 27°
FRONT TO BACK RATIO
> 20 dB
> 20 dB
20 dB
BANDWIDTH
170 MHz
SWR
≤ 1.5
MAX. POWER
150 W
ANTISTATIC
PROTECTION
All metal parts DC-grounded
(Connector shows a DC-short)
MECHANICAL
TEMP. RANGE
-25°C → +60°C
CONNECTOR
“N” type female
WIND LOAD @ 160 km/h 34 N
63 N
114 N
WIND SURFACE
0.027 m²
0.050 m²
0.090 m²
COLOUR
Grey
SHROUD
86 mm dia. glass fibre tube
LENGTH
420 mm
620 mm
1300 mm
WEIGHT
1.6 kg
1.8 kg
2.1 kg
MOUNTING
Supplied with fixed Norstell clamp (48.5 mm dia.)
for mounting on 45 - 50 mm mast tubes
MOUNTING OUTLINE
