ENGLISH
ENGLISH
INSTALACIÓN DEL CUERPO DE DRENAJE DE SALTO
FUNCIONES DEL GRIFO
MANTENIMIENTO Y CUIDADO
11
12
13
15
16
14

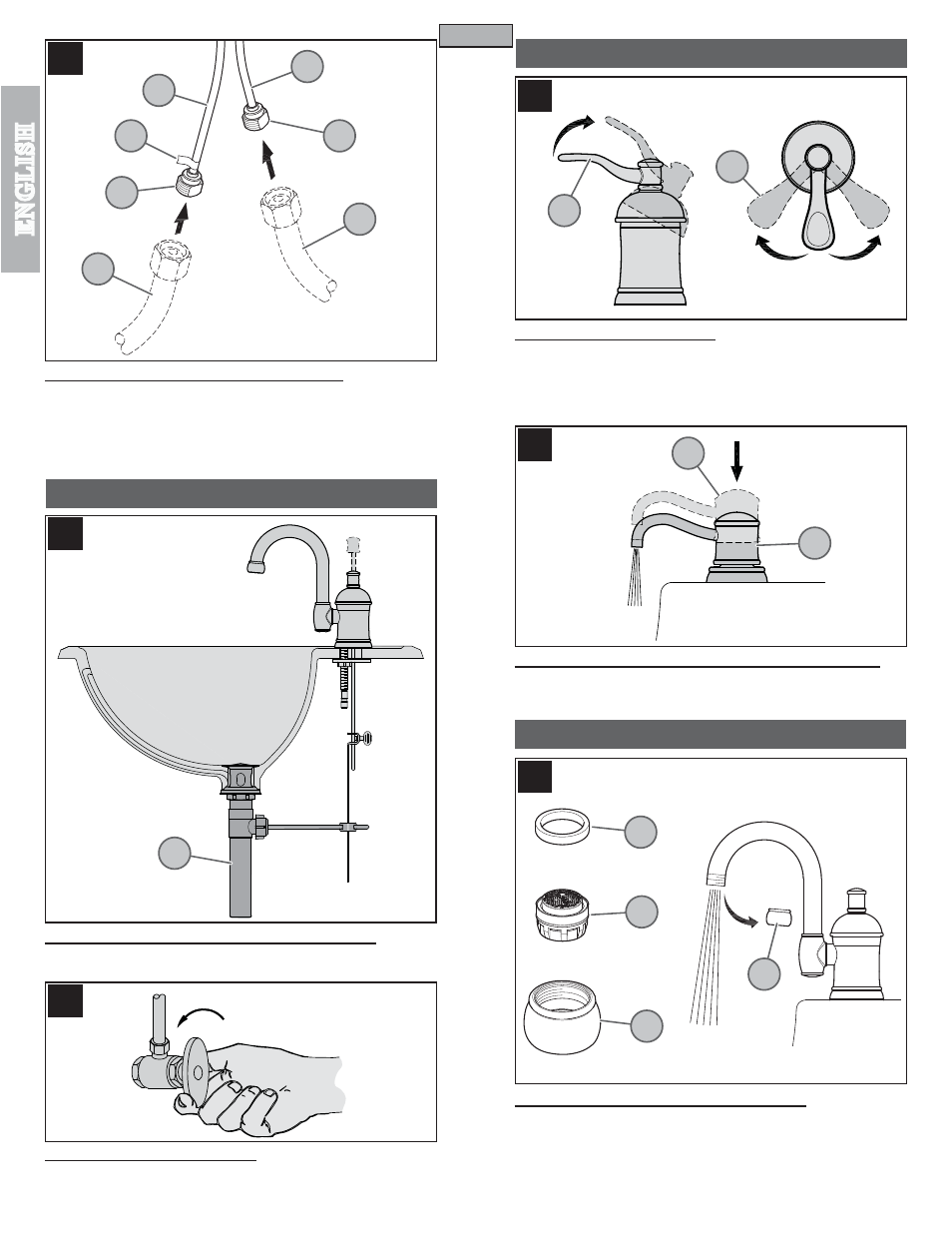

11 CONEXIONES DE SUMINISTRO DE AGUA
Separe suavemente los tubos de suministro de agua caliente y fría (11A) aproximadamente
tres pulgadas. Conecte las tuberías de suministro de agua (11C) a las entradas del
grifo (11B). Conecte la línea de suministro de agua caliente al conector de entrada de
agua caliente (11D) indicado con la etiqueta roja. (Las tuberías de suministro no está
incluidos). Siga las instrucciones del fabricante al instalar las líneas de fuente.
¡No tuerza los tubos de suministro ( 11A)!
12 INSTALACIÓN DEL MECANISMO DE VACIADO
Instale y ajuste el cuerpo de drenaje (12A) con las instrucciones que son incluidas en
el conjunto del cuerpo de drenaje.
13 CÓMO ACTIVAR LA UNIDAD
Abra el suministro de agua fría y caliente, luego verifique que no hay fugas por abajo
y arriba del fregadero.
14 FUNCIÓN DE LA VÁLVULA
Al levantar la manija de palanca (14A), la válvula se activará y permitirá el flujo de agua.
El flujo de agua aumentará al continuar levantando la manija de palanca (14A). Al girar
la manija de palanca (14A) en sentido contra-horario, la temperatura del agua disminuirá
hasta completamente fría. Al girar la manija de palanca (14A) en sentido horario, la
temperatura del agua aumentará hasta completamente caliente.
15 FUNCIONAMIENTO DEL DISPENSADOR DE JABÓN
Para activar el dispensador de jabón (15A), presione la cabeza del dispensador (15B)
para rociar un poco de jabón líquido.
16 ENJUAGUE Y LIMPIEZA DEL AIREADOR
Luego de efectuar la instalación, retire la caja del aireador (16A). Gire la válvula a la
posición abierta y deje correr el agua fría y caliente por lo menos un minuto cada una.
Mientras el agua corre, verifique que no hay fugas.
Para limpiar el aireador, desarme la caja del aireador (16A) separando el casco (16B),
la cesta (16C) y la arandela (16D) del aireador. Una vez que haya limpiado las partes,
re-ensámble las siguiendo estos pasos en orden inverso.
8
ABIERTA
CALIENTE
CALIENTE
FRÍA
FRÍA
12A
16D
16C
16B
16A
14A
14A
15A
15B
11C
11B
11B
11D
11C
11A
11A
