ESPAÑOL

ESP

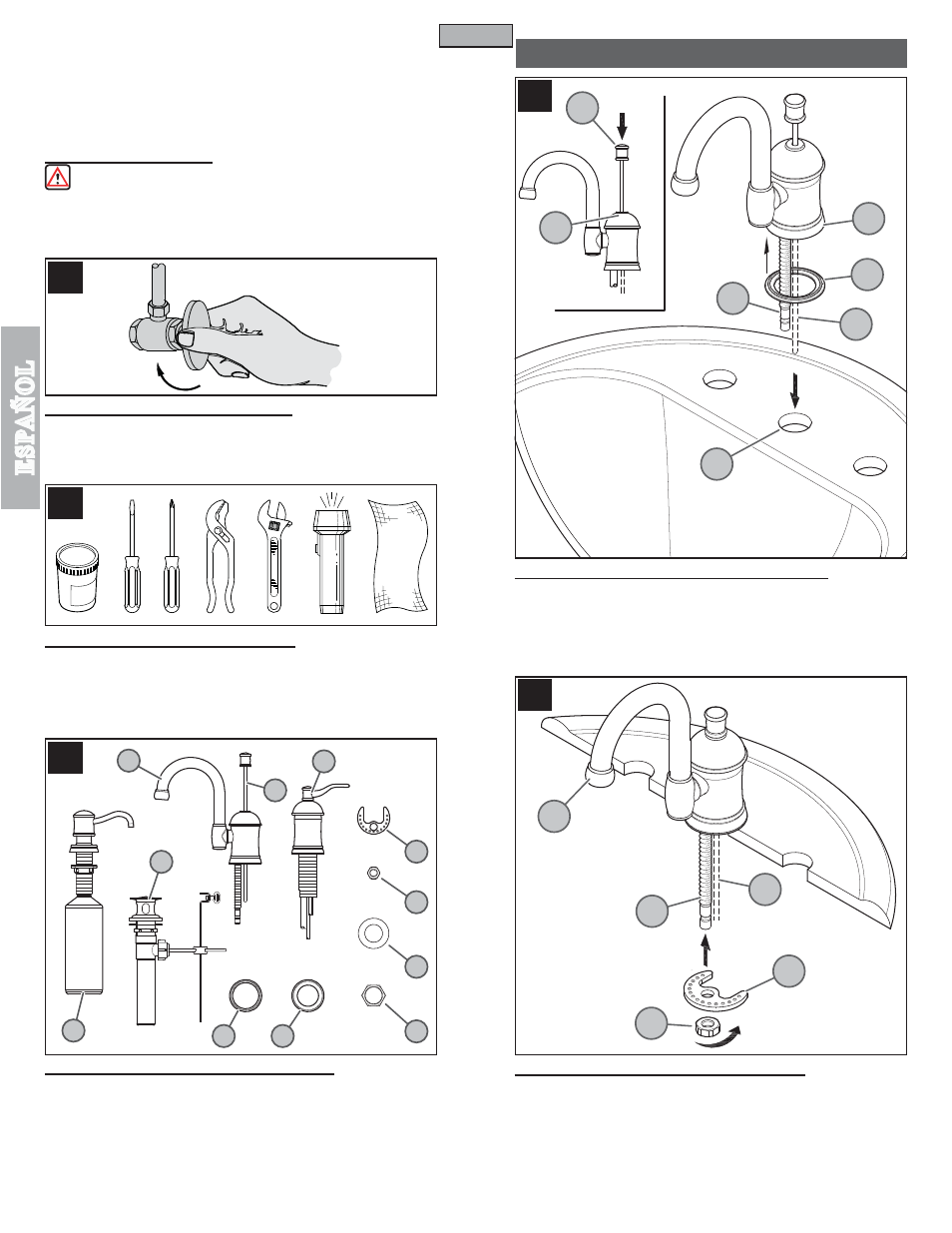

INSTALACIÓN DEL GRIFO

Gracias por haber comprado este producto Price Pﬁster. Todos los
productos Price Pﬁster están diseñados cuidadosamente y son sometidos
a pruebas en la fábrica para ser utilizados sin problemas bajo condiciones
normales. Este producto es fácil de instalar con herramientas básicas y
nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta
sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238).

1 ANTES DE PROCEDER

ADVERTENCIA: Antes de proceder, lea completamente todas las instrucciones.

Price Pﬁster recomienda llamar a un profesional si no se está seguro acerca de cómo
instalar este producto.
Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción
locales y estatales.

2 CIERRE EL SUMINISTRO DE AGUA

Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la superﬁcie
del fregadero.

3 HERRAMIENTAS RECOMENDADAS

• Masilla para plomería

• Destornillador recto

• Destornillador en cruz

• Tenazas

• Llave ajustable

• Linterna de mano

• Paño

Para hacer la instalación podría ser necesario contar con nuevas tuberías de
suministro, válvulas de cierre o herramientas adicionales.

4 REVISIÓN DEL CONTENIDO DE LA CAJA

Luego de abrir la caja, veriﬁque que todos los artículos siguientes se encuentran
presentes.

A Cuerpo del surtidor

B Cuerpo de válvula

C Dispensador de jabón

D Conjunto de salto

E Varilla para elevación

F Junta del surtidor

G Junta de la válvula

H Tuerca de ﬁjación del surtidor J Arandela de metal del surtidor

K Arandela de la válvula L Tuerca de ﬁjación de la válvula

Si falta alguno de estos artículos, comuníquese con el departamento de Servicios al
Consumidor de Price Pﬁster al 1-800-Pfaucet (1-800-732-8238).

5 INSTALACIÓN DEL CUERPO DEL SURTIDOR

Introduzca la varilla para elevación (5A) en el agujero en la tapa del surtidor (5B). Aplique
un cordón de masilla de plomería en la ranura a lo largo del borde exterior de el la
junta de plástico (5C). Coloque la junta de plástico (5C) contra el fondo del cuerpo del
surtidor (5D). Sobre del fregadero y con el surtidor apuntando hacia delante, instale
cuidadosamente la varilla para elevación (5A), y el vástago (5E) a través del agujero
central del fregadero (5F).

6 SUJECIÓN DEL CUERPO DEL SURTIDOR

Desde abajo del fregadero, sujete el cuerpo del surtidor (6A) colocando la arandela de
metal (6B) y enroscando la tuerca para montaje (6C) sobre el vástago del conducto (6D).
Asegúrese de que las protuberancias en la arandela de metal (6B) queden apuntando
hacia arriba. Asegúrese que la barra para elevación (6E) se mueve libremente.
Asegúrese que el cuerpo del surtidor (6A) esté centrado y mirando al frente y apriete
la tuerca para montaje (6C) hasta que el cuerpo del surtidor (6A) esté ﬁrmemente
asegurado al fregadero.

Precaución: ¡No apriete demasiado!
