Français - 2 Français - 3
( N ) Rondelles d’ancrage mural en métal (2 ch.)
( G ) Coussinets de liège (4 ch.)
( V ) Trousse de bienvenue chez Danze
(W) Instructions d’installation
( X ) Manuel d’entretien du propriétaire
( Y ) Guide des pièces garanties
S’assurer que les pièces suivantes sont comprises dans l’emballage de la
colonne :
( B ) Colonne pour lavabo de 24 po (61cm) modèle DC026018
( I ) Matériel d’ancrage de colonne
( J ) Boulon d’ancrage de colonne (1 ch.)
( K ) Rondelle d’ancrage de colonne (1 ch.)
( L ) Écrou borgne d’ancrage de colonne (1 ch.)
( M ) Cheville à expansion pour colonne (1 ch.)
( V ) Trousse de bienvenue chez Danze
(W) Instructions d’installation
( X ) Manuel d’entretien du propriétaire
( Y ) Guide des pièces garanties
G
D
E
C
L
I
K
J
M
H
N
F
A
B
outILs requIs
Niveau de menuisier Crayon Clй а molette Tournevis ordinaire
Chiffon Alcool à friction Calfeutrant
adhésif
Lunettes de sécurité
Pinces multiprises
Couteau à mastic
Perceuse
Rubbing Alcohol

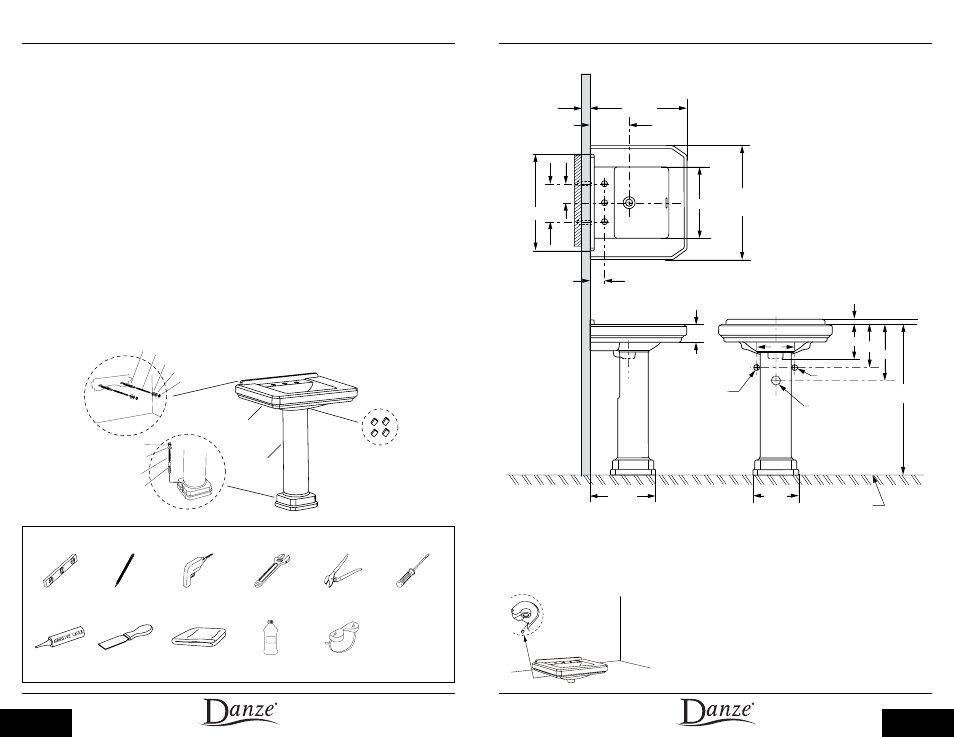

dImensIons du ProduIt
8”
24 1/2 ”
20 1/2 ”
8 3/8 ”
4”
8”
20 3/4 ”
15 1/8 ”
2 7/8 ”
3 7/8 ”
1 3/8 ”
7 5/8 ”
10 ”
12 3/4 ”
35 ”
9 3/4 ” 13 1/8 ”
MUR FINI
3/8 ” CHAUD
3/8” FROID
1 1/4 ” RENVOI
PLANCHER FINI
InstructIons d’InstaLLatIon
Pour installation avec la colonne Cirtangular ®
1. Appliquer les deux coussinets de liège (G) sur
le dessous du lavabo (A) dans la cavité prévue
pour la colonne, comme il est indiqué.
