Keep this manual for ordering replacement parts.
Guarde este folleto como una referencia para pedir repuestos.
Conserver ce manuel pour commander les pièces de rechange.
D233158 (VA)
Replacement Parts/Repuestos/Pièces de rechange
Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia? Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 o WWW.DANZE.COM para asistencia adicional o servicio.
Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
service ou de l’aide additionnels.

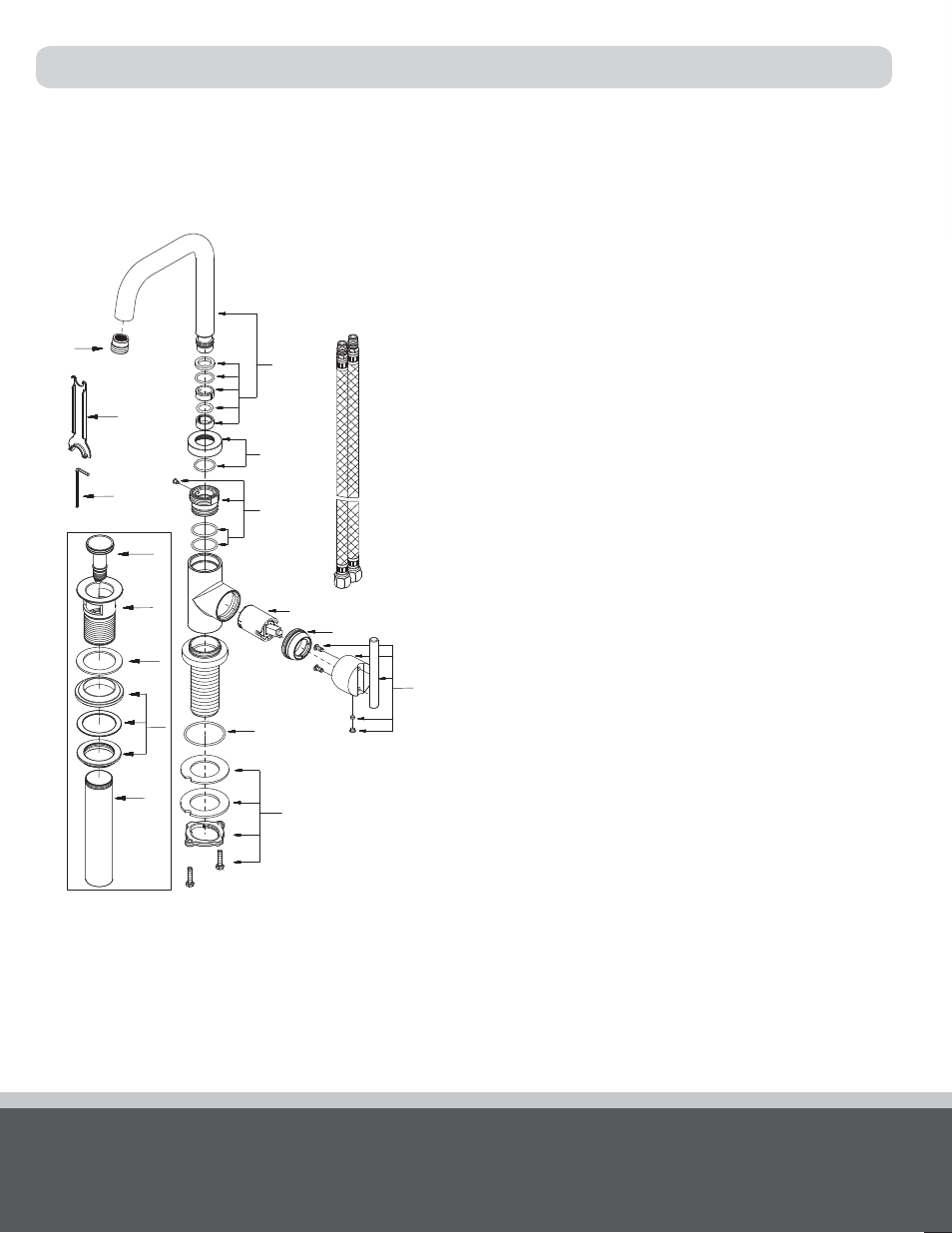

1 . Spout Assembly/Ensamblaje de vertedor/Assemblage du bec
2. Spout Seal kit/Juego del sello para boquilla/
Ensemble d’anneaux d’étanchéité pour le bec
3. O-Ring (Ø9/16" ID * Ø3/4" OD)/
Empaque circular (Ø9/16 pulg. ID * Ø3/4 pulg. OD)/
Joint torique (Ø9/16 po ID * Ø3/4 po OD)
4 . Spout Trim Ring/Anillo ornamental del grifo/
Garniture circulaire de bec
5. O-Ring (Ø13/16" ID * Ø15/16" OD)/
Empaque circular (Ø13/16 pulg. ID * Ø15/16 pulg. OD)/
Joint torique (Ø13/16 po ID * Ø15/16 po OD)
6. Spout Adaptor Set/Juego de adaptador del vertedor/
Ensemble d'adaptateur de bec
7. Screw (M4 * 6.8 mm L)/Tornillo (M4 * 6.8 mm L)/Vis (M4 * 6.8 mm L)
8. O-Ring (Ø1" ID * Ø1-3/16" OD)/
Empaque circular (Ø1 pulg. ID * Ø1-3/16 pulg. OD)/
Joint torique (Ø1 po ID * Ø1-3/16 po OD)
9. Ceramic Disc Cartridge/Cartucho de disco cerámico/
Cartouche à disque en céramique
10. O-Ring (Ø11/16" ID * Ø7/8" OD)/
Empaque circular (Ø11/16 pulg. ID * Ø7/8 pulg. OD)/
Joint torique (Ø11/16 po ID * Ø7/8 po OD)
11 . Trim Cap/Tapa ornamental/Capuchon de garniture
12 . Metal Handle Assembly/Ensamblaje de manija metálicas/
Assemblage de manette en métal
13. Screw (M5 * 5 mm L)/Tornillo (M5 * 5 mm L)/Vis (M5 * 5 mm L)
14. Handle
Insert/Tapa de manijas/Insertion pour manettes
15 . Tail Pipe/Tubo de desagüe/About
16 . Drain Cover/Tapa de desagüe/Couvercle de drain
17 . Drain Flange/Brida del desagüe/Bride de drain
18. Washer/Arandela/Rondelle
19. Washer & Nut/Arandela y tuerca/Rondelle et l'écrou
20. O-Ring (Ø1" ID * Ø1-3/16" OD)/
Empaque circular (Ø1pulg. ID * Ø1-3/16 pulg. OD)/
Joint torique (Ø1 po ID * Ø1-3/16 po OD)
21. Mounting Hardware/Ensamblaje de ferreterria de montaje/
Matériel de fixation
22 . Aerator/Aireador/Brise-jet
23 . Aerator Wrench/Llave para aireador/Clé pour brise-jet
24. Hex Wrench (H2.5 * 19 mm L * 53 mm L)/
Llave hexagonal (H2.5 * 19 mm L * 53 mm L)/
Clé hexagonale (H2.5 * 19 mm L * 53 mm L)
A606346N
A603526N
A004005N
A607052N
A048030N
A603620N
A085015
A0040811
A507848N
A004074N
A104299
A602060M
A008198
A028046M
A043172
A603659
A123159
A010687
A603674
A072032
A603171
A500957N
A031253CP
A031000
