ESPAÑOL
ESP
A
Ñ
OL
8
9
10
7

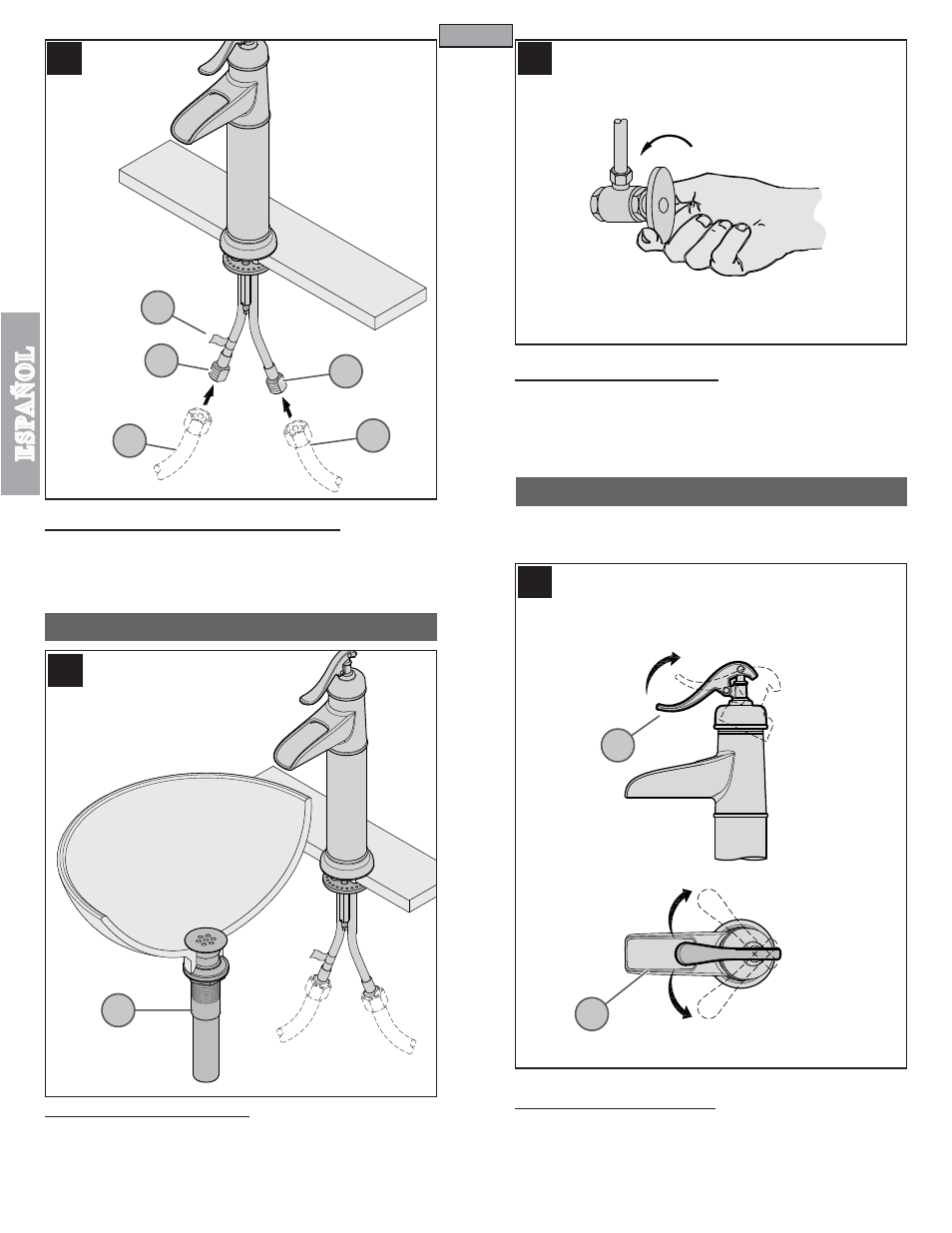

INSTALACIÓN DEL CUERPO DE DRENAJE
FUNCIONES DEL GRIFO
8 INSTALACIÓN DE DRENAJE
Instale y ajuste el cuerpo de drenaje (8A) con las instrucciones que son incluidas en el
conjunto del cuerpo de drenaje. ¡Para los modelos de T40-YP, los cuerpos de drenaje
se deben ordenar la separadamente! Para los fregaderos con menos desbordamiento
ordene el cuerpo de drenaje T47-7GL. Para los fregaderos con desbordamiento ordene
el cuerpo de drenaje T47-9GS.
10 FUNCIÓN DE LA VÁLVULA
Al levantar la manija de palanca (10A), la válvula se activará y permitirá el flujo de agua.
El flujo de agua aumentará al continuar levantando la manija de palanca (10A). Al girar
la manija de palanca (10A) en sentido contrahorario, la temperatura del agua disminuirá
hasta flujo frío únicamente. Al girar la manija de palanca (10A) en sentido horario, la
temperatura del agua aumentará hasta flujo caliente únicamente.
7 CONEXIONES DE SUMINISTRO DE AGUA
Conecte las tuberías de suministro de agua (7A) a las entradas del grifo (7B). Conecte la
línea de suministro de agua caliente al conector de entrada de agua caliente indicado con
la etiqueta roja (7C). (Las líneas de suministro no son incluidas.) Siga las instrucciones
del fabricante al instalar las líneas de fuente.
9 CÓMO ACTIVAR LA UNIDAD
Abra el suministro de agua fría y caliente, luego verifique que no hay fugas por abajo
y arriba del fregadero.
6
CALIENTE FRÍA
7C
7B
7A
7A
7B
ABIERTA
CALIENTE
FRÍA
10A
10A
8A
