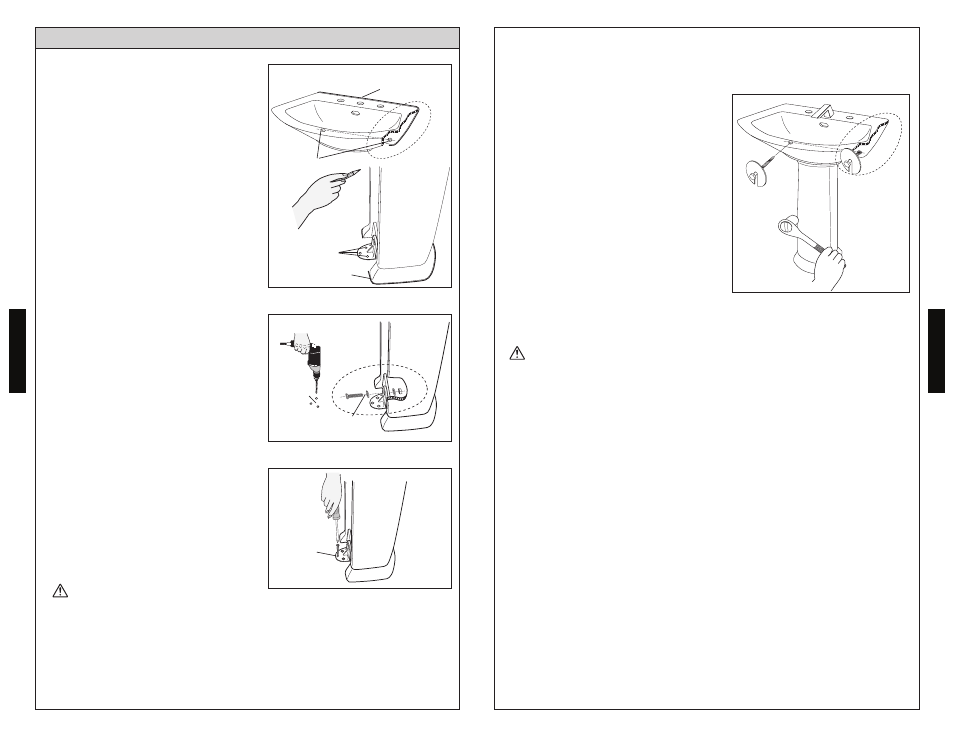

PROCÉDURE D’INSTALLATION
1) Placez la cuve et le pied dans leur
position une fois installés. Assurez-
vous que le produit est horizontal
quand il est placé contre le mur.
Marquez avec soin les emplace-
ments des trous de montage pour la
cuve et le pied (voir Illustration 1).
NO TE: Pour vous aider à vous rap-
peler les emplacements de la
cuve et du pied, tracez une ligne
le long des côtés et du bord
supérieur de la cuve et le long
de la base du pied (voir Illustra-
tion 1).
Retirez avec soin la cuve et ensuite
le pied.
2) Percez des trous de guidage pour
les emplacements des vis pour la
cuve et le pied (voir Illustration 2).
Installez les ferrures de fixation du
pied. Placez une rondelle métal-
lique sur le boulon et. insérez le
boulon à travers les supports de
fixation et le support du pied. Placez
l’autrerondelle métallique sur le
boulon puis l’écrou. Serrez ferme-
ment ce raccord.
Remettez le pied en place à l’aide
du repère tracé au sol. Installez le
support de pied au sol en utilisant
les trois vis fournies (voir Illustration
3).
NE PAS SERRER EXCESSIVE-
MENT. Serrer trop fort pour-
rait endommager les produits
et provoquer des préjudices
corporels et/ou des dom-
mages matériels.
Coupe transv ers
ale
Trous de Montage
Bord Supérieur et
Côtés de la Cuve
Base du Pied
C ou
pe
tr ans
ver sale
Ill. 1
Ill. 2
Trous de
Guidage
Ferrures de Fixation
du Pied
Ill. 3
Support de
Pied
Trous de
Montage
ATTENTION
Procédure d’Installation (suite)
3) Installez le robinet et les drains (non
fourni) selon les instructions du fabri-
cant.
NO TE: Pour les robinets de taille répan-
due 8”, installez seulement le bec
verseur pour commencer. Les vannes
d’eau chaude et froide peuvent être
installées à une date ultérieure.
Vissez les boulons dans les trous
préalablement forés dans le mur (voir il-
lustration 4). Laissez 1-1/4 “des boulons
en saillie du mur. Placez le lavabo en
position sur le socle avec les trous de
montage assis sur les boulons en saillie,
correspondant aux marques sur le mur.
Placez les rondelles de métal plat fendu
sur les boulons et serrer les boulons
pour fixer le lavabo au mur.
NE PAS TROP SERRER. Le serrage
excessif peut endommager les
produits et causer des blessures
ou des dommages matériels.
NO TE: Vous pouvez installer les vannes
d’eau chaude et froide pour un
robinet de taille répandues 8 “ à ce
moment.
Coupe transv
ers
ale
Ill. 4
4) Raccordez l’alimentation en eau au robinet en suivant la notice
d’installation fournie avec le robinet. Raccordez et serrez le siphon à la
goulotte de vidange.
Ouvrez les alimentations en eau aux robinets. Purgez l’air des tuyaux d’eau
CHAUDE et FROIDE en faisant couler l’eau pendant quelques secondes.
Remplissez la cuve d’eau. Vérifiez qu’il n’y a pas de fuite au niveau des rac-
cords de l’alimentation en eau et de la goulotte de vidange.
ATTENTION
