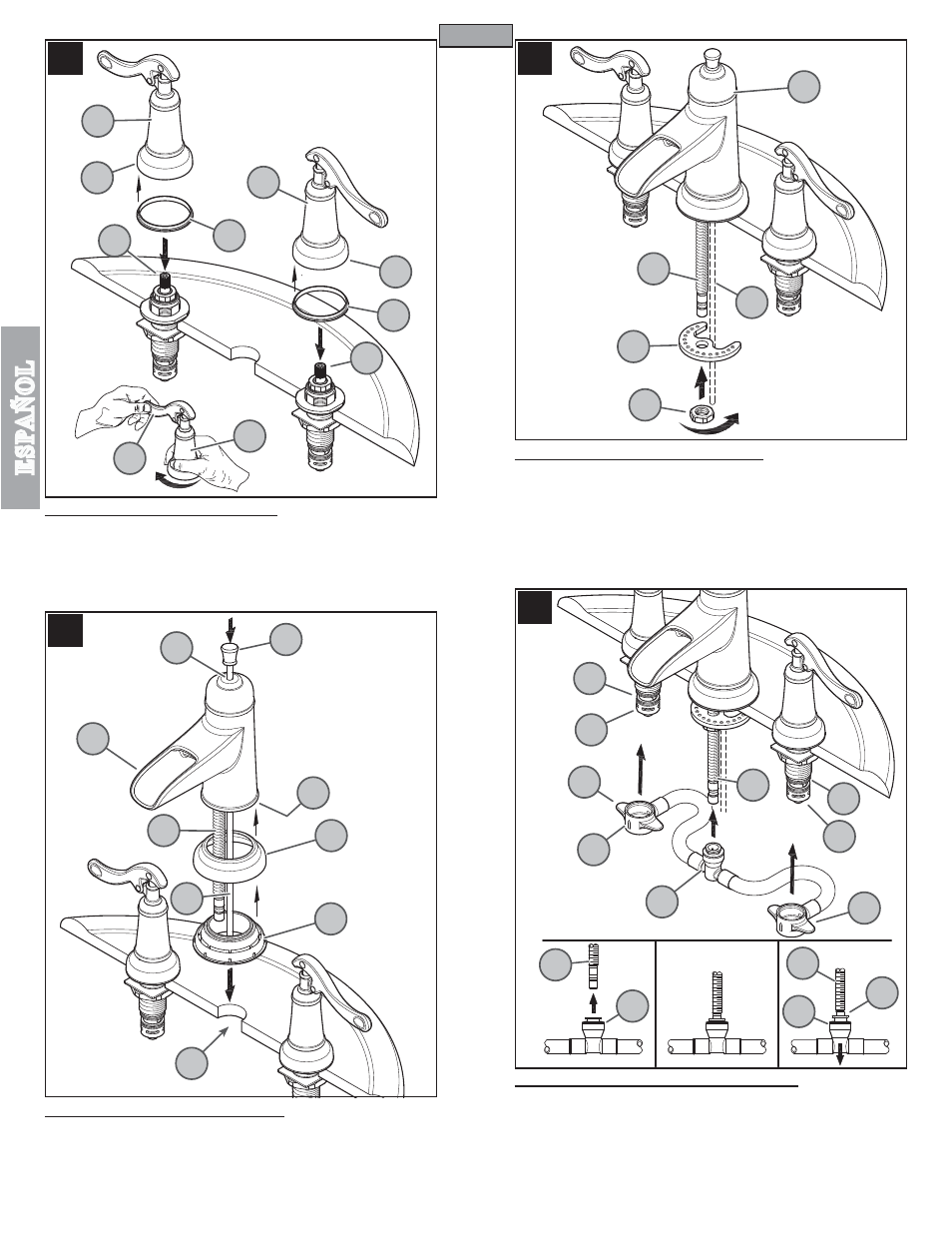

7 CÓMO COLOCAR LAS MANIJAS

Coloque los anillos plástico (7A) contra el fondo de los cubos de la manija (7B). Conecte
las manijas (7C) a los adaptadores de las válvulas (7D).
Asegúrese de que las válvulas y las palancas se encuentren en la posición apagada.
Asegure las manijas sosteniendo las palancas (7E) en su lugar y apretando los núcleos
(7F) girándolos en el sentido de las agujas del reloj. Para quitar las manijas, gire los
núcleos (7F) en el sentido contrario a las agujas del reloj.

8 CÓMO COLOCAR EL CONDUCTO

Introduzca la varilla para elevación (8A) encima del conducto (8B). Coloque el anillo
de cierre plástico (8C) contra el fondo de la Base (8D). Ponga la base (8D) contra el
fondo del cuerpo del canalón (8E). Con el surtidor (8F) apuntando hacia delante, instale
cuidadosamente la varilla para elevación (8A), y el vástago (8G) a través del agujero
central del fregadero (8H).

9 CÓMO ASEGURAR EL CONDUCTO

Desde abajo del fregadero, sujete el cuerpo del condicto (9A) colocando la arandela de
metal (9B) y enroscando la tuerca para montaje (9C) sobre el vástago del conducto (9D).
Asegúrese de que las protuberancias en la arandela de metal (9B) queden apuntando
hacia arriba. Asegúrese que la barra para elevación (9E) se mueve livremente.
Asegúrese que el cuerpo del condicto (9A) esté centrado y mirando al frente y apriete
la tuerca para montaje (9C) hasta que el cuerpo del condicto (9A) esté ﬁrmemente
asegurado al fregadero.

Precaución: ¡No apriete demasiado!

10 CÓMO CONECTAR DE LA MANGUERA

Desde abajo del fregadero, introduzca el conector central (10A) en el vástago del
conducto (10B) hasta que ya no se le pueda presionar más. Tire del recinto de conexión
rápida (10A). Si el recinto y el collarín interno (10C) se separan ligeramente pero no se
salen del tubo receptor (10B), la conexión esta segura.
Coloque los conectores de extremo (10D) con las ﬂechas (10E) señalando para arriba en los
cuerpos de las válvulas (10F). Presione los conectores de extremo (10D) completamente hacia
arriba hasta que se asienten completamente. Cuide de no dañar los aros tóricos (10G).
