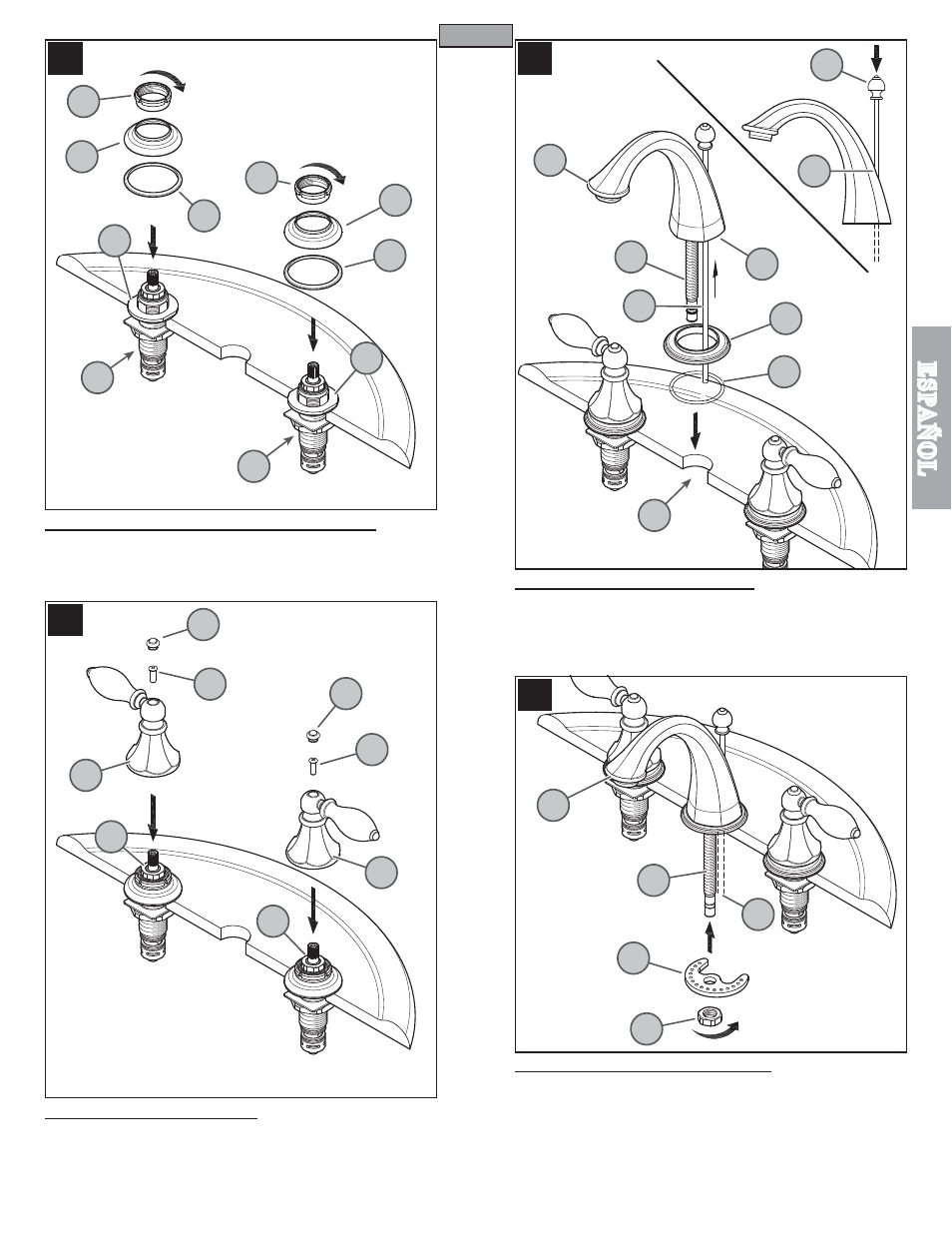

7 CÓMO COLOCAR EL REBORDE DE LA MANIJA
Coloque el anillo de plástico (7A) y el reborde (7B) sobre el cuerpo de válvula (7C)
cubriendo las arandelas del cuerpo de válvula (7D). Asegure atornillando la tuerca de
plástico (7E) sobre el cuerpo de válvula (7C).
8 INSTALACIÓN DE LA MANIJA
Antes de proseguir, los vástagos de las válvulas ( 8A) deben estar en la posición
cerrada. Instale el cubo de la manija (8B) en la posición deseada sobre el vástago de
la válvula (8A) y sujételo con el tornillo (8C). Coloque el botón decorativo (8D).
9 CÓMO COLOCAR EL CONDUCTO
Introduzca la varilla para elevación (9A) en el agujero detrás del conducto (9B). Coloque
el anillo de cierre plástico (9C) contra el fondo de la Base (9D). Ponga la base (9D) contra
el fondo del cuerpo del canalón (9E). Con el surtidor (9F) apuntando hacia delante,
instale cuidadosamente la varilla para elevación (9A), y el vástago (9G) a través del
agujero central del fregadero (9H).
10 CÓMO ASEGURAR EL CONDUCTO
Desde abajo del fregadero, sujete el cuerpo del conducto (10A) colocando la arandela
de metal (10B) y enroscando la tuerca para montaje (10C) sobre el vástago del
conducto (10D). Asegúrese de que las protuberancias en la arandela de metal (10B)
queden apuntando hacia arriba. Asegúrese que la barra para elevación (10E) se mueve
libremente. Asegúrese que el cuerpo del conducto (10A) esté centrado y mirando al
frente y apriete la tuerca para montaje (10C) hasta que el cuerpo del conducto (10A)
esté firmemente asegurado al fregadero.
Precaución: ¡No apriete demasiado!
