INSTALLATION DU CORPS DE BONDE

FONCTIONNEMENT DES ROBINETS

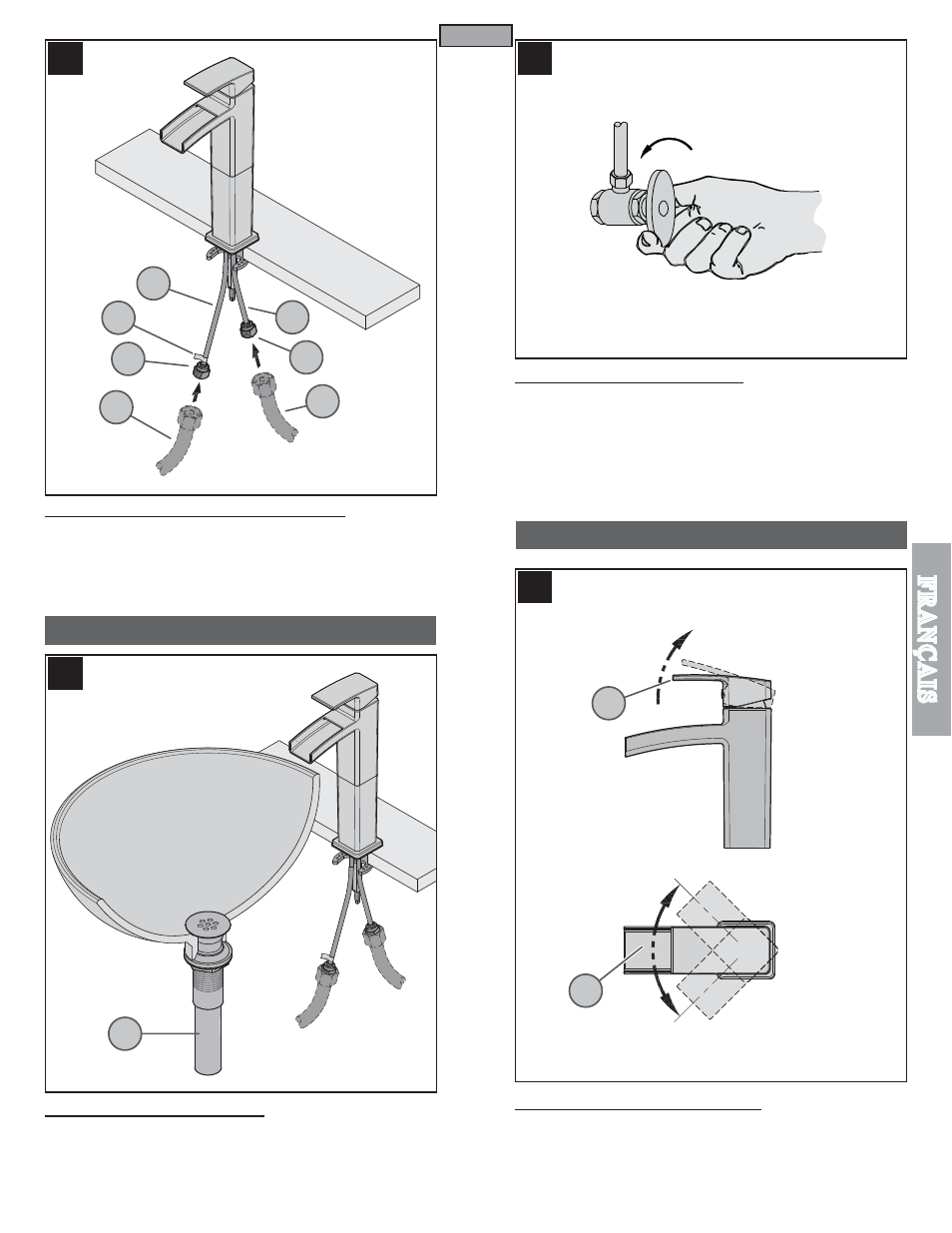

7 RACCORDEMENTS DES ARRIVÉES D’EAU

Écarter avec précaution les tubes d’arrivée d’eau chaude et d’eau froide (7A) d’environ
7,6 cm (3 po). Raccorder les tuyaux d’arrivée d’eau (7B) aux entrées du robinets (7C).
Raccorder le tuyau d’arrivée d’eau chaude au raccord correspondant indiqué par le
étiquette rouge (7D). (Les tuyaux d’arrivée d’eau et les raccords ne sont pas fournis).
Suivez les instructions du fabricant en installant des canalisations d’alimentation. Ne
tordez pas es tubes d’arrivée (

8A) !

8 INSTALLATION DE LA BONDE

Installez et adapte le corps de bonde (8A) avec les instructions qui sont inclus dans
l’ensemble du corps de bonde. Pour des modèles de T40-YP, des corps de bonde
doivent être commandés séparément ! Pour les éviers avec moins de débordement
ordonnez le corps de drainage T47-7GL. Pour les éviers avec débordement ordonnez
le corps de drainage T47-9GS.

9 MISE EN SERVICE DU ROBINET

Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vériﬁer le dessus et le
dessous du lavabo pour voir s’il y a des fuites.

10 FONCTIONNEMENT DU ROBINET

Le relevage de la manette (10A) active le robinet pour permettre à l’eau de couler. Le débit
augmente au fur et à mesure que l’on relève la manette (10A). Lorsqu’on tourne la manette
(10A) dans le sens antihoraire, la température de l’eau baisse jusqu’à ce que celle-ci soit
tout à fait froide. Lorsqu’on tourne la manette (10A) dans le sens horaire, la température de
l’eau augmente jusqu’à ce que celle-ci soit très chaude.

10A

CHAUD

FROID

OUVERT
