FRANÇAIS
FRAN
Ç
AIS
7
8
9
11
10
12
INSTALLATION DU CORPS DE BONDE
FONCTIONNEMENT DES ROBINETS

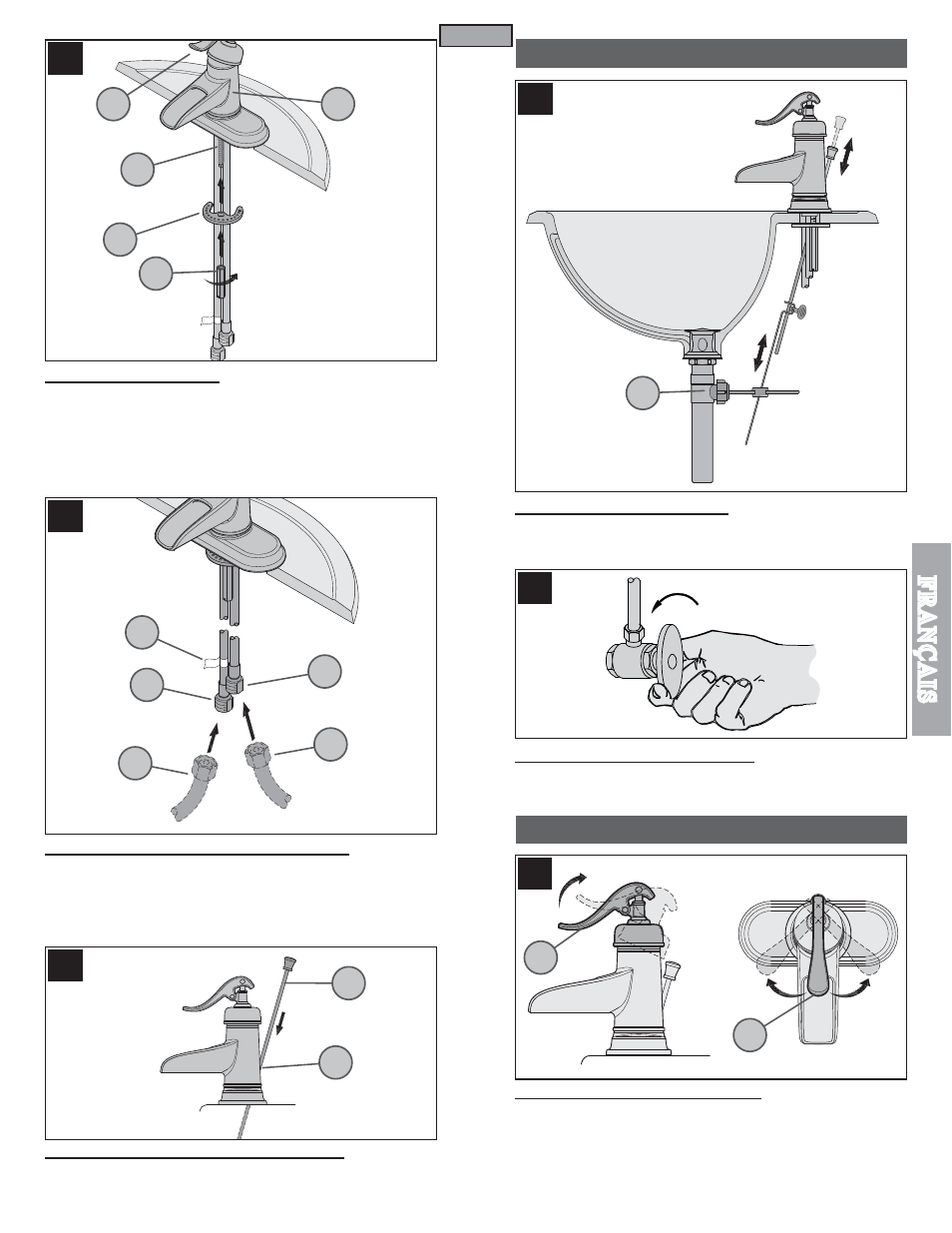

7 FIXATION DU ROBINET
Depuis le dessous de l’évier, fixer la commande (
7A) en plaçant la rondelle
métallique ( 7B) et en vissant l’écrou long (hex. 7/16 po) (7C) sur la tige filetée
de montage ( 7D). S’assurer que les bosses de la rondelle métallique (7B) sont
sur le dessus. Serrer partiellement en s’assurant que la manette ( 7E) pivote
autant dans les deux sens. Avec la main serrez la l’écrou long (
7C). Assurez
que la l’écrou long ( 7C) mais ne dépasse pas une quart retour.
Attention : ne pas trop serrer !
8 RACCORDEMENTS DES ARRIVÉES D’EAU
Raccorder les tuyaux d’arrivée d’eau (
8A) aux entrées du robinets
( 8B). Raccorder le tuyau d’arrivée d’eau chaude au raccord
correspondant indiqué par le étiquette rouge ( 8C). (Tuyaux d’arrivée
d’eau ne sont pas incluses.) Suivez les instructions du fabricant en installant
des canalisations d’alimentation.
9 RACCORDEMENT DE LA TIGE DE BONDE
Introduire la tige de levage (
9A) dans le trou du moyeu de bec (9B). L’abaisser
en la faisant doucement glisser dans le trou du moyeu de bec (
9B).
10 INSTALLATION DE LA BONDE
Installez et adapte le corps de bonde (
10A) avec les instructions qui sont inclus
dans l’ensemble du corps de bonde.
11 MISE EN SERVICE DU ROBINET
Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vérifier le dessus
et le dessous du lavabo pour voir s’il y a des fuites.
12 FONCTIONNEMENT DU ROBINET
Le relevage de la manette (
12A) active le robinet pour permettre à l’eau de couler.
Le débit augmente au fur et à mesure que l’on relève la manette ( 12A). Lorsqu’on
tourne la manette (
12A) dans le sens antihoraire, la température de l’eau baisse
jusqu’à ce que celle-ci soit tout à fait froide. Lorsqu’on tourne la manette ( 12A)
dans le sens horaire, la température de l’eau augmente jusqu’à ce que celle-ci
soit très chaude.
9
7B
7C
10A
7D
8B
8B
8A
9A
9B
8C
8A
7A 7E
12A
12A
HOT COLD
CHAUD FROID
OUVERTURE
CHAUD FROID
