FRANÇAIS

FRAN

AIS

INSTALLATION DU CORPS DE BONDE

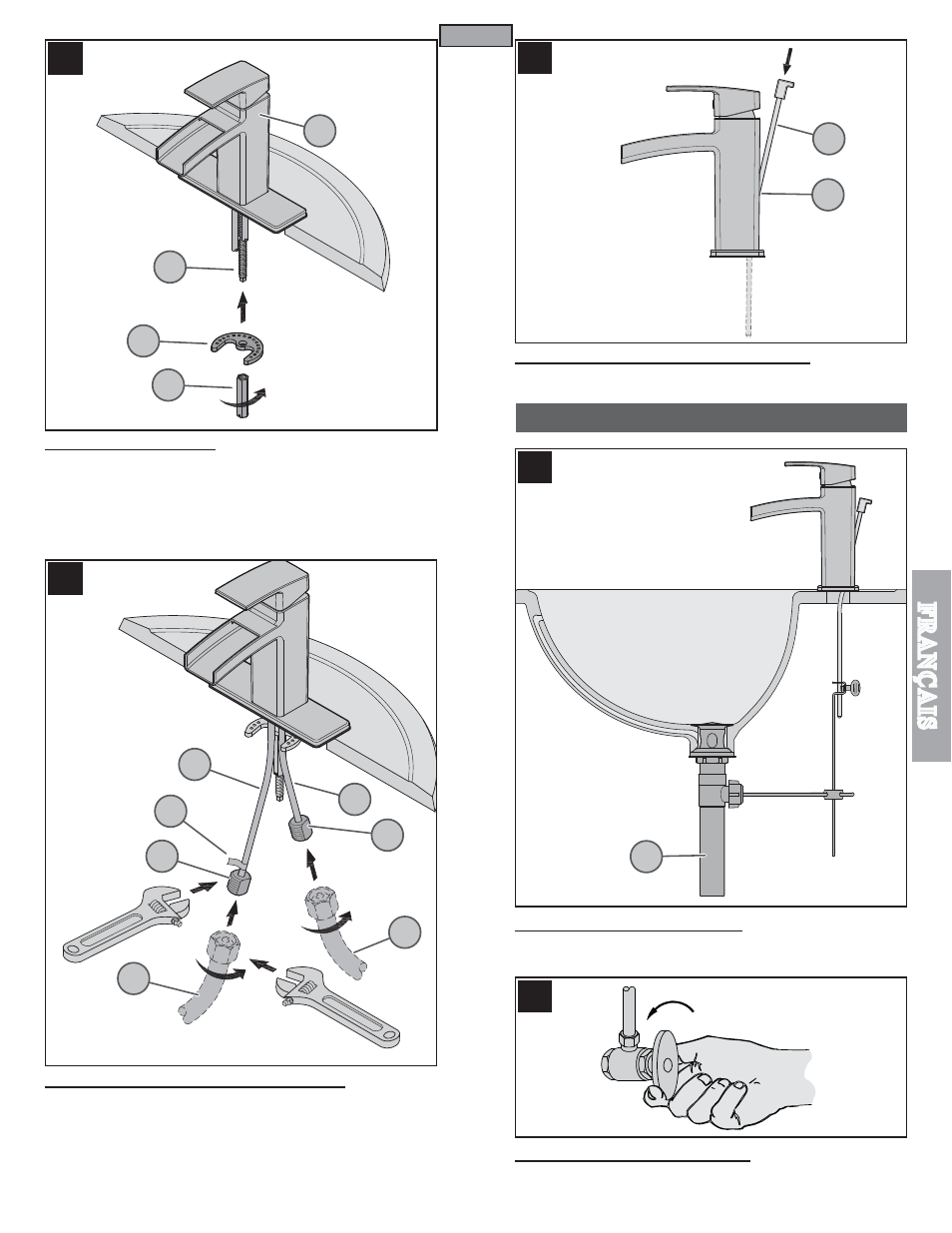

7 FIXATION DU ROBINET

Depuis le dessous de l’évier, ﬁxer la commande (7A) en plaçant la rondelle métallique
(7B) et en vissant l’écrou long (hex.

po) (7C) sur la tige ﬁletée de montage (7D).

S’assurer que les bosses de la rondelle métallique (7B) sont sur le dessus. Avec la
main serrez la l’écrou long (7C). Assurez que la l’écrou long (7C) mais ne dépasse pas
une quart retour.

Attention : ne pas trop serrer !

8 RACCORDEMENTS DES ARRIVÉES D’EAU

Écarter avec précaution les tubes d’arrivée d’eau chaude et d’eau froide (8A) d’environ
7,6 cm (3 po). Raccorder les tuyaux d’arrivée d’eau (8C) aux entrées du robinets (8B).
Raccorder le tuyau d’arrivée d’eau chaude au raccord correspondant (8D) indiqué par le
étiquette rouge. (Les tuyaux d’arrivée d’eau et les raccords ne sont pas fournis). Suivez
les instructions du fabricant en installant des canalisations d’alimentation.
Prise les entrées du robinets (8B) régulières utilisant une Clй а molette tout en serrant
les tuyaux d’arrivée d’eau (8C). Ne tordez pas es tubes d’arrivée (8A) !

9 RACCORDEMENT DE LA TIGE DE BONDE

Introduire la tige de levage (9A) dans le trou du moyeu de bec (9B).

10 INSTALLATION DE LA BONDE

Installez et adapte le corps de bonde (10A) avec les instructions qui sont inclus dans
l’ensemble du corps de bonde.

11 MISE EN SERVICE DU ROBINET

Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vériﬁer le dessus et le
dessous du lavabo pour voir s’il y a des fuites.

10A

CHAUD

FROID
