FRANÇAIS

FRAN

AIS

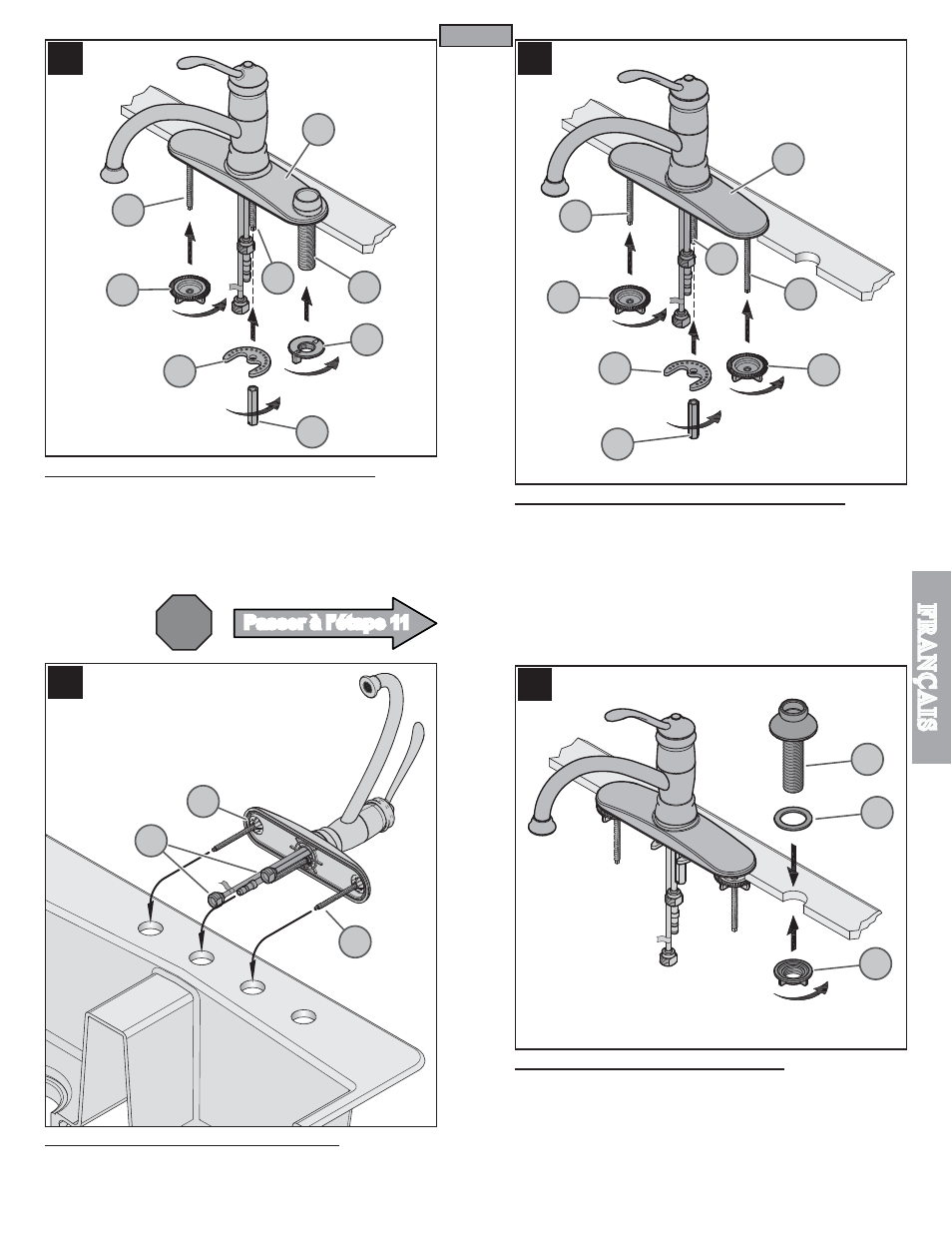

7 FIXATION DU ROBINET DE 3 TROUS À L'ÉVIER

Depuis le dessous de l’évier, ﬁxer le guide de ﬂexible (7A) en vissant l’écrou de blocage en
plastique (7B). Fixer l’applique (7C) en vissant l’écrou à oreilles (7D) sur la tige ﬁletée de
montage (7E). Le serrer avec les doigts. Enlever tout excédent de mastic du pourtour du
bord extérieur de l’applique (7C).Fixer le mitigeur en plaçant la rondelle métallique (7F)
et l’écrou long (

po. Hexagonal) (7G) sur la tige ﬁletée de montage (7H). S’assurer

que les bosses de la rondelle métallique (7F) sont sur le dessus. Serrer jusqu’à ce que
le mitigeur soit ﬁxé solidement à l’évier. Ne pas trop la serrer !

8 INSTALLATION DE ROBINET DE 4 TROUS

Appliquer du mastic de plombier dans la rainure prévue à cet effet sur la plaque inférieure
(8A). Faire passer les tubes d’arriéve (8B) dans le trou central de l’évier. Passez les
doigts sur les tiges ﬁletées de robinet (8C) dans les trous d’extrémité de l’évier.

9 FIXATION DU ROBINET DE 4 TROUS À L'ÉVIER

Depuis le dessous de l’évier, serrer les écrous à oreilles (9A) avec les doigts sur les
tiges ﬁletées de montage(9C). Enlever tout excédent de mastic du pourtour du bord
extérieur de l’applique (9B). Depuis le dessous de l’évier, ﬁxer le mitigeur en plaçant
la rondelle métallique (9D) et l’écrou long (

po. Hexagonal) (9E) sur la tige ﬁletée

de montage (9F). S’assurer que les bosses de la rondelle métallique (9D) sont sur
le dessus. Serrer à l’aide d’un tournevis plat ou d’une clй а molette jusqu’à ce que le
mitigeur soit ﬁxé solidement à l’évier. Ne pas trop la serrer.

10 INSTALLATION DE GUIDE DE TUYAU

Introduire le tube ﬁleté de le guide de tuyau (10A) au travers du joint (10B) dans les
trous de l’évier. Depuis le dessous de l’évier, ﬁxer le guide de ﬂexible (10A) en vissant les
contre-écrous en plastique (10C). La serrer avec les doigts.

Attention : ne pas trop serrer !

STOP

Passer à l’étape 11

10A

10B

10C
