65610 Rev. B 3
2 A. B.
C. D.

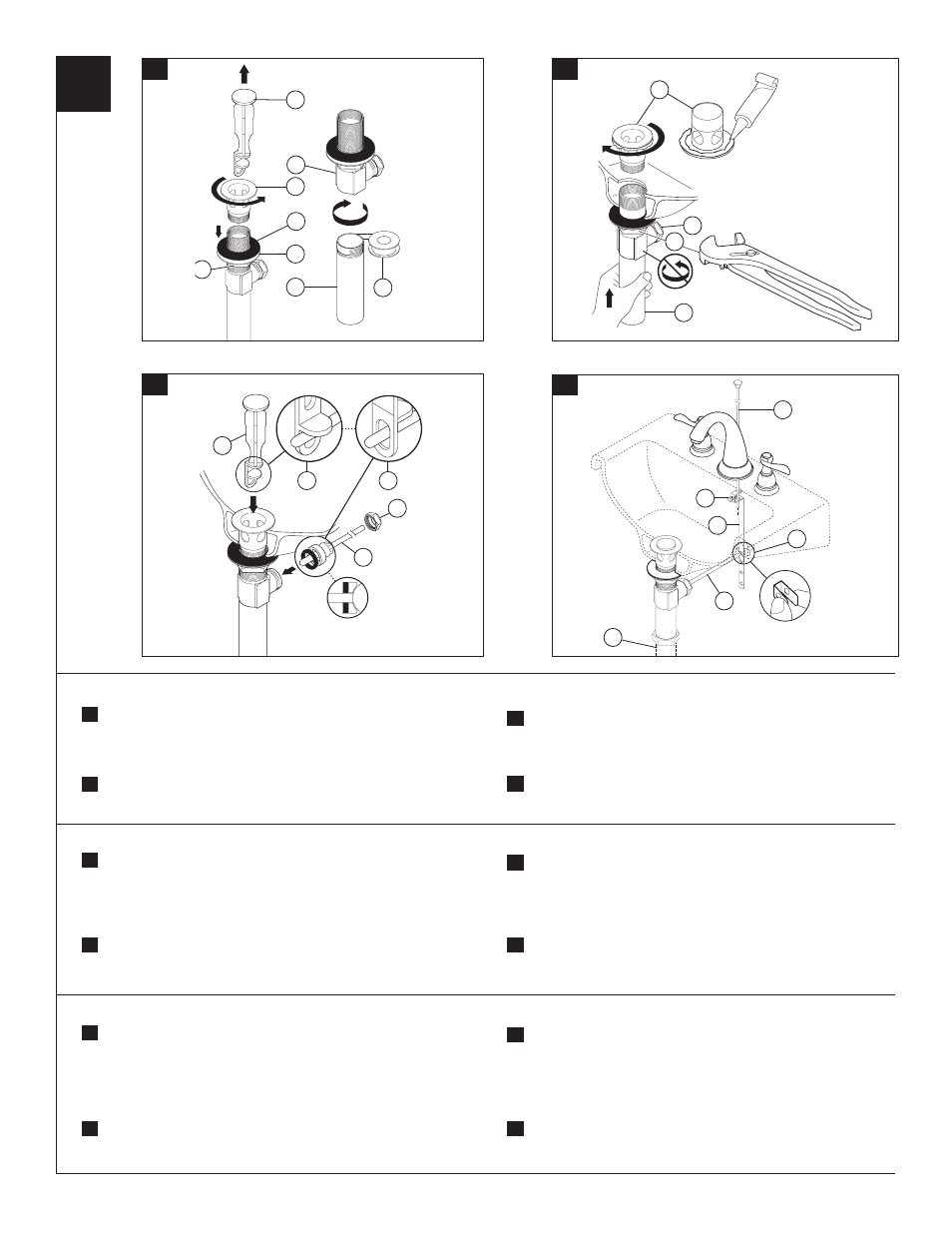

Attach horizontal rod (1) to strap (2) using clip (3). Insert lift rod (4) into
strap and tighten screw (5). Connect assembly to drain (6).
D.
Remove pivot nut (1). Install horizontal rod (2) and stopper (3) as
removable (4) or non-removable (5). Hand tighten pivot nut (1).
C.
Remove stopper (1) and flange (2). Screw nut (3) all the way down.
Push washer (4) and gasket (5) down. Remove tailpiece (6) from
body (7), add Teflon® tape (8), replace tailpiece.
A. Apply silicone to underside of flange (1). Insert body (2) into sink.
Screw flange (1) into body (2). Pivot hole (3) must face faucet. Pull
assembly down firmly and hold in place. DO NOT TWIST. Tighten nut,
washer & gasket (4), clean off excess silicone.
B.
Una la barra horizontal (1) a la barra chata (2) utilizando el gancho (3).
Introduzca la barra de alzar (4) dentro de la barra chata de articulación y
apriete el tornillo (5). Conecte el ensamble al desagüe (6).
D.
Enlevez l’écrou du pivot (1). Installez la tige horizontale (2) et la
bonde (3) de manière que la bonde soit amovible (4) ou non amovible (5).
Serrez l’écrou (1) du pivot à la main.
C.
Quite el tapón (1) y el reborde (2). Atornille la tuerca (3) completamente
hasta abajo. Empuje la arandela/ roldana (4) y el (5) hacia abajo. Quite
el tubo de cola (6) del cuerpo (7), aplique cinta Teflon® (8), coloque otra
vez el tubo de cola.
A. Aplique silicón a la parte interior del reborde (1). Inserte el cuerpo (2) en
el lavamanos. Atornille el reborde (1) en el cuerpo (2). El pivote (3) debe
de estar de frente a la llave. Hale el ensamble hacia abajo firmemente y
sujételo en sitio. NO LO GIRE. Apriete la tuerca/arandela/empaque (4),
limpie el exceso de silicón.
B.
Fixez la tige horizontale (1) au feuillard (2) à l’aide de l’agrafe (3).
Installez la tige de manoeuvre (4) et serrez la vis (5). Fixez l’ensemble
au renvoi (6).
D.
Enlevez l’écrou du pivot (1). Installez la tige horizontale (2) et la bonde (3)
de manière que la bonde soit amovible (4) ou non amovible (5). Serrez
l’écrou (1) du pivot à la main.
C.
Enlevez la bonde (1) et la collerette (2). Serrez l’écrou (3) pour le faire
descendre complètement. Poussez la rondelle (4) et le joint (5) vers le
bas. Enlevez le raccord droit de vidange (6) du corps (7), appliquez du
ruban de Teflon® (8), puis remettez raccord droit en place.
A. Appliquez du composé à la silicone sous la collerette (1). Introduisez le
corps (2) dans le lavabo, puis vissez la collerette (1) dans le corps (2).
Le pivot (3) doit faire face au robinet. Tirez l’ensemble vers le bas
fermement et maintenez-le en place. PRENEZ GARDE DE LE TORDRE.
Serrez l’écrou contre la rondelle et le joint, puis enlevez le surplus de
composé à la silicone (4).
B.
1
2
3
4
5
6
7
8
SI
LI
CO
NE
1
3
2
4
2
1
5 4
3
1
2
6
5
3
4
Instale el Ensamble de Desagüe Automático
Installez le renvoi mécanique
Install Pop-Up Assembly
