FRANÇAIS
FRAN
Ç
AIS
12
13
14 FONCTIONNEMENT DES ROBINETS
ENTRETIEN ET SOINS
ATTENTION : entretien
DÉMONTAGE
1.
Il se peut que les pièces de rechange soient disponibles dans le magasin
dans lequel le mélangeur a été acheté.
2. Lorsque des pièces de rechange ne sont pas disponibles, bien vouloir
contacter le département du service après-vente de Price Pfister par
courrier ou par téléphone.
3. Toujours couper les arrivées d’eau et dépressuriser avant de travailler
sur le mélangeur.
REMARQUE : entretien des garnitures
Instructions de nettoyage :
N’utiliser qu’un chiffon humide pour nettoyer et polir toutes les manettes
et ornementations décoratives. L’utilisation de pâte à polir, de détergents,
de produits nettoyants abrasifs, de solvants organiques ou d’acide peut
endommager ces pièces. L’utilisation d’autre chose qu’un chiffon humide
annulera la garantie !
Garnitures spéciales : les garnitures contenant de la porcelaine ou une autre
substance similaire ne sont pas acceptables dans les lieux publics ou les
établissements commerciaux. La pose de telles garnitures se fait aux risques
de l’utilisateur.
1–800–PFAUCET (1–800–732–8238)
Pour les renseignement concernant le
service san frais de Pfaucet, appelez 1–800–
PFAUCET (1–800–732–8238) appel ou visite
www.pricepfister.com
• Aide pour le montage
• Rensignements sur l’entretien et la garantie

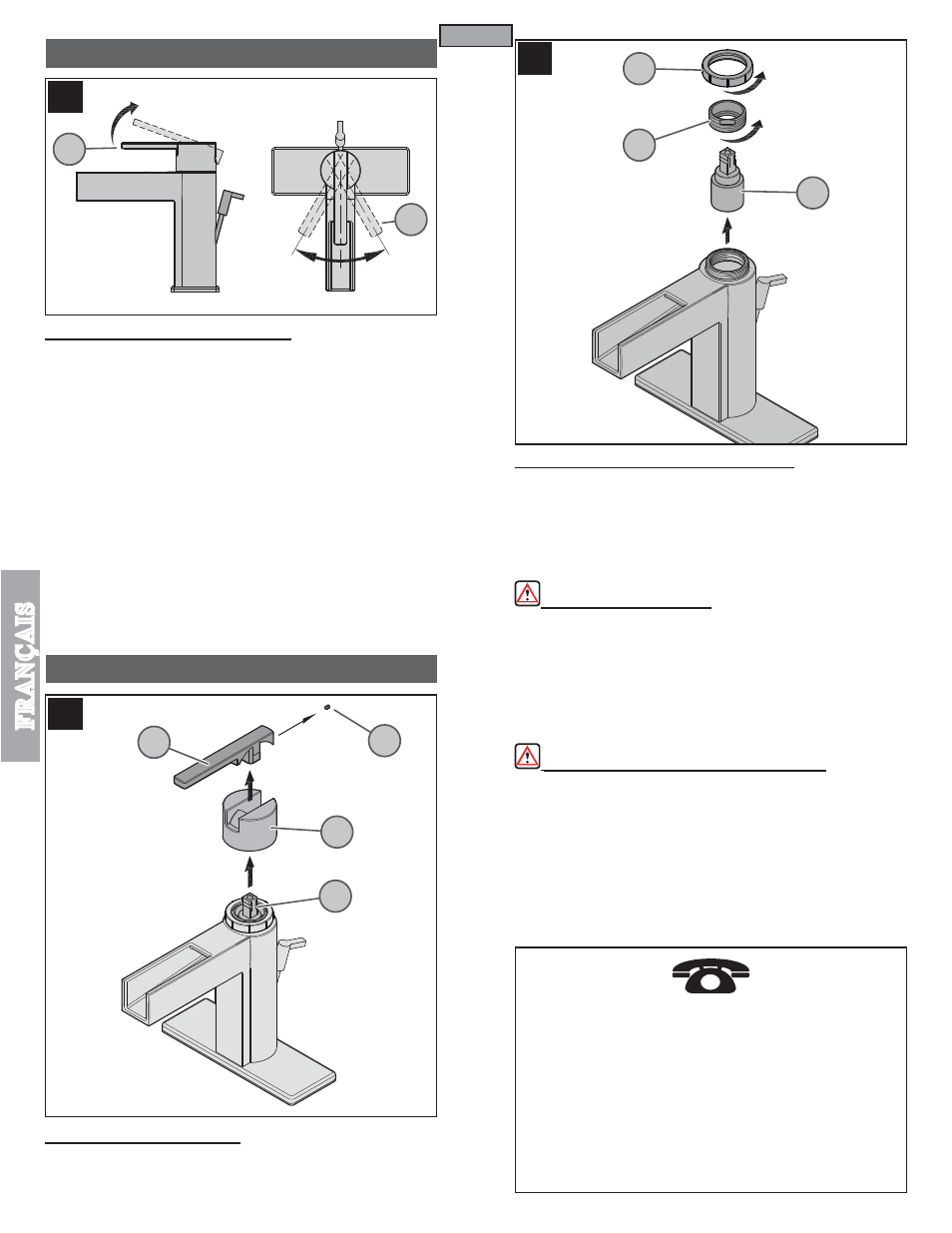

12 FONCTIONNEMENT DU ROBINET
Le relevage de la manette (12A) active le robinet pour permettre à l’eau de couler. Le débit
augmente au fur et à mesure que l’on relève la manette (12A). Lorsqu’on tourne la manette
(12A) dans le sens antihoraire, la température de l’eau baisse jusqu’à ce que celle-ci soit
tout à fait froide. Lorsqu’on tourne la manette (12A) dans le sens horaire, la température de
l’eau augmente jusqu’à ce que celle-ci soit très chaude.
13 DÉPOSE DES MANETTES
Couper l’eau avant de commencer ! Pour enlever la poignée, dévissez la vis d’arrêt
(13A) à l’aide d’une clé hexagonale de
3 / 32 po et enlevez le levier (13B). Enlevez le
moyeu de poignée (13C) de la tige de la valve (13D).
14 REMPLACEMENT DE LA CARTOUCHE
Couper les arrivées d’eau et dépressuriser avant de travailler sur le mitigeur.
Déposer la manette (voir la Figure 13). Dévisser le chapeau de retenue (14A) et l’anneau
de retenue (14B) à l’aide d’une pince. Enlever la cartouche (14C) avec précaution en la
tirant droit vers le haut. Remonter le mitigeur en inversant l’ordre de ces opérations.
10
12A
12A
13A 13B
13C
13D
CHAUD FROID
OUVERT
14A
14B
14C
