Installation – Séries 13 et 14
4

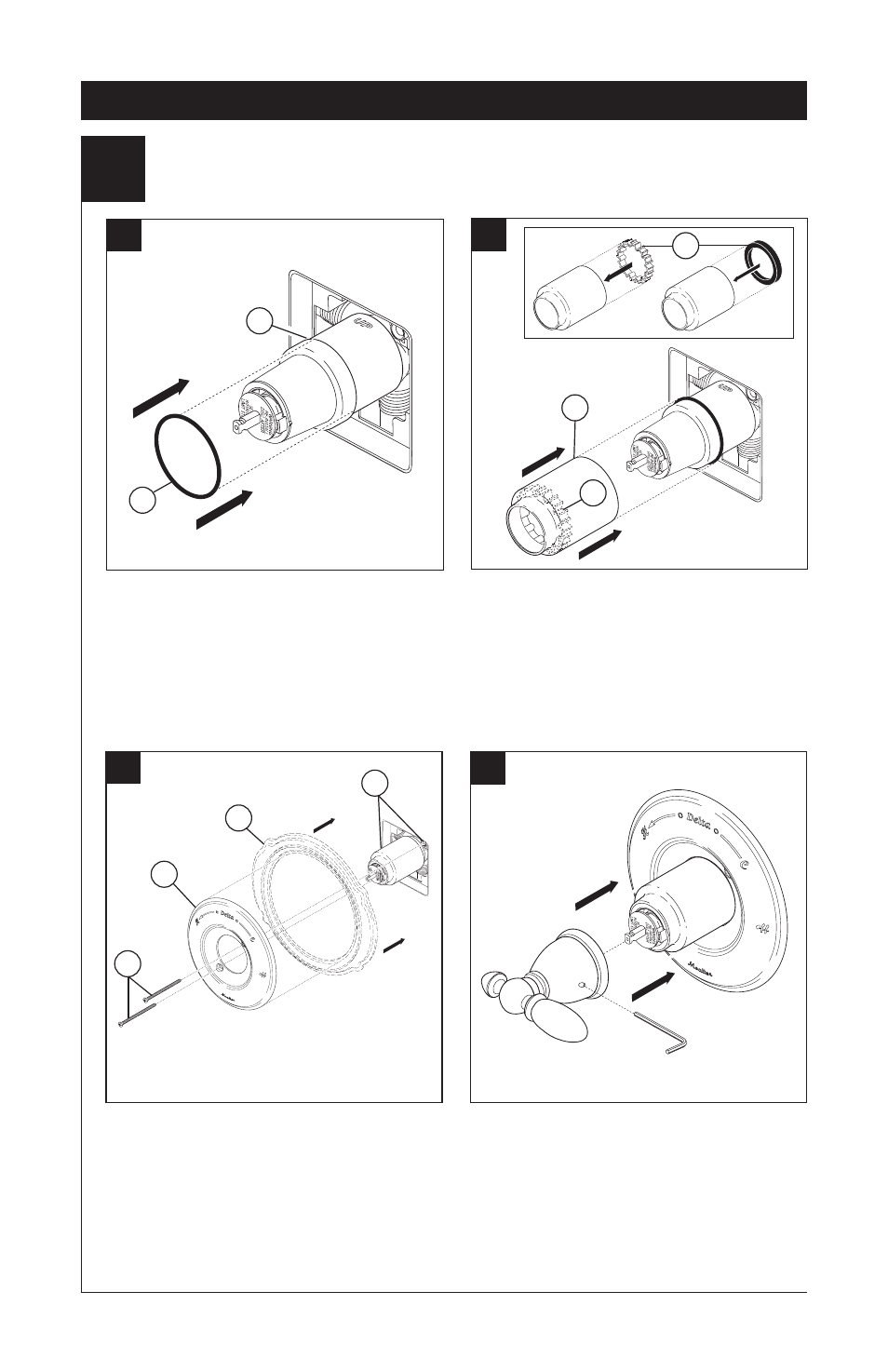

Installation des pièces de finition
C. D.
A. B.
Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique
(2). Le joint sert de pièce d’espacement
et il stabilise le manchon; il doit se trouver
derrière l’écrou à portée sphérique.
Si le modèle que vous installez nécessite
une pièce d’espacement (1), introduisez-
la dans le manchon (2) et poussez-la vers
l’avant. Faites glisser le manchon sur la
cartouche, le corps et le joint torique.
Fixez la rosace (1) et la plaque arrière (2)
(si le modèle que vous installez en
comporte une) sur le support (3) à l’aide
des 2 vis fournies (4). Prenez garde de
serrer les vis de la rosace excessivement.
Montez la manette sur la tige et bloquez-la
en place en serrant la vis de calage avec
une clé Allen.
1
2
1
2
1
1
2
3
4
6
