T2792, T4792 – Factory Direct Hardware Delta T4792 Addison User Manual

Page 5

background image

1

1

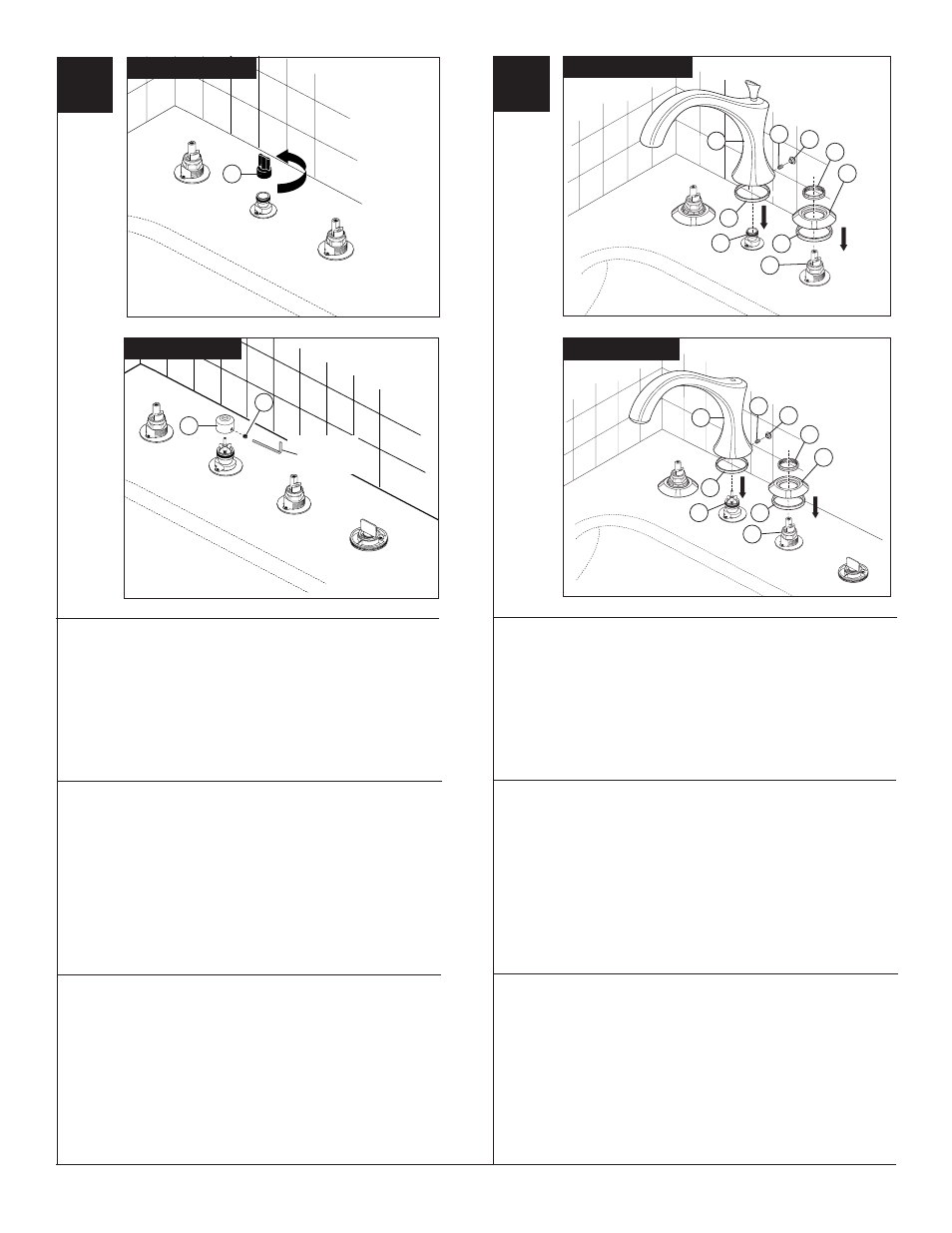

NOTE: The deck and valve rough-in must be finished before

installing the trim kit.

1

2

Model T2792

Unscrew the test cap (1) and discard.

Model T4792
Remove set screw (1). Remove and discard test cap (2).

T2792

T4792

1

2

3

6

1

2

3

7

NOTA: Las tuberías internas del borde y de la válvula deben

terminarse antes de instalar el juego de guarnición.

Modelo T2792

Destornille la tapa de prueba (1) y descarte.

Modelo T4792
Quite los tornillos de ajuste (1). Quite y descarte la tapa de
prueba (2).

NOTE: l’installation de la plomberie du robinet et la finition

de la plage doivent être terminées avant l’installation du kit

de finition.

Modèle T2792

Desserrez le capuchon d’essai (1) et jetez-le.

Modèle T4792
Enlevez la vis de calage (1). Retirez le capuchon d’essai (2)
et jetez-le.

3/32"

(2.38 mm)

3/32 po

2

T2792

5

7

8

6

5

Place bases (1) with gaskets (2) over end valves (3) and secure

with locknut (4).

OPTION: Use silicone under the gasket if deck

is uneven. Install gasket (5) and spout (6) on the spout adapter (7).

Be sure spout is resting firmly on the deck. Install set screw (8) and

tighten to secure the spout (6). Insert button (9) into set screw hole.

Model T2792 proceed to step 4. Model T4792 proceed to step 3.

Coloque las bases (1) con los empaques (2) sobre las válvulas

extremas (3) y fije con la contratuerca (4).

OPCIÓN: Use silicón

por debajo del empaque si el borde está desnivelado. Instale el

empaque (5) y el tubo de salida (6) en el adaptador del tubo de salida

(7). Asegúrese de que quede apoyado firmemente en el borde. Instale

el tornillo de ajuste (8) y apriete para fijar el tubo de salida (6). Instale el

tapón (9) en el agujero del tornillo de ajuste. Modelo T2792, siga con el

paso 4. Modelo T4792, siga con el paso 3.

Placez les bases (1) avec les joints (2) sur les soupapes (3) et fixez-les

avec l’écrou autofreiné (4).

FACULTATIF: si la plage est inégale,

appliquez du composé d’étanchéité à la silicone sous le joint.

Posez le joint (5) et le bec (6) sur l’adaptateur de bec (7). Assurez-vous

que le bec s’appuie fermement sur la surface. Posez la vis de réglage

(8) et serrez-la à fond pour bien fixer le bec (6). Montez le bouchon (9)

dans le trou pour la vis de calage. Si vous installez un modèle T2792,

passez à l’étape 4. Si vous installez un modèle T4792, passez à l’étape 3.

5

61301 Rev. B

T4792

4

4

8

9

9
