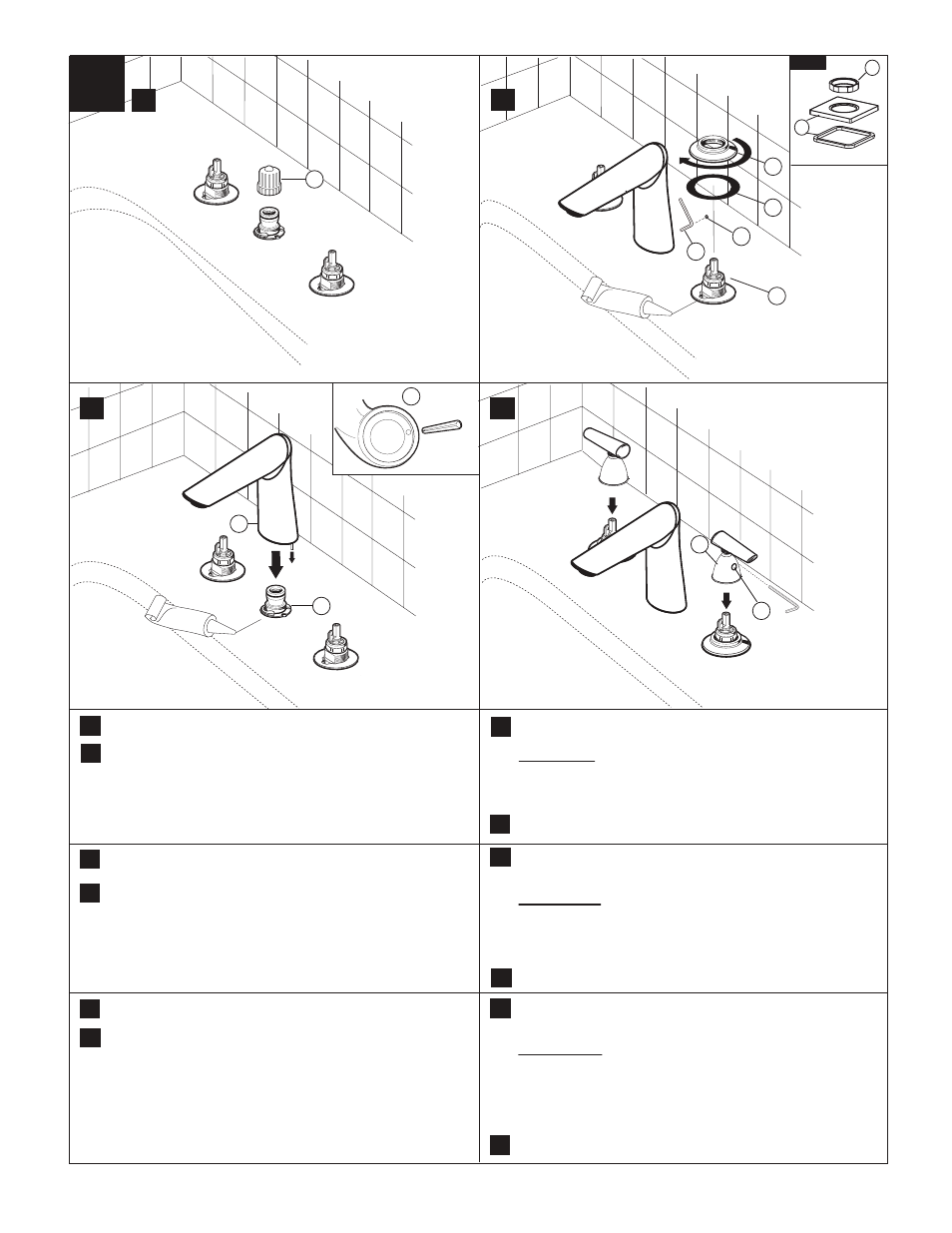

Remove cover and test cap (1) and discard.
Install anti-swivel pin (1) into spout base. Install spout (2) on
spout adapter (3).
NOTE: The anti-swivel pin (1) will not work on model 2786 and
R2700, R2707 and R4707 rough-ins.
OPTION: If deck is uneven, use silicone sealant under the spout.
A
B
Enlevez le couvercle et capuchon d’essai (1) et disposer.
Posez la cheville anti-pivotement dans la base du bec. Installez
le bec (2) sur son adapteur (3).
REMARQUE : L’axe antipivotement ne fonctionnera pas sur les
modèle 2786 et raccordements R2700, R2707 et R4707.
OPTION: Si la surface de pose est inégale, mettez un peu de
scellant à la silicone sous le bec.
A
B
Tighten and secure set screw (1). Insert the plug button (2) (if
applicable). Screw bases (3) with gasket (4) over end valves (5).
MODEL 2786: Place handle flange and gasket (2) over end
valves (5). Ensure that flange is oriented as desired and secure
in place with nut (1).
OPTION: If deck is uneven, use silicone sealant under the spout.
Install handles
(1) and tighten the retention screws (2).
C
D
Serrez fermement la vis pression (1). Insérez le bouton obturateur
(2) (s’il y a lieu). Vissez les bases (3) en utilisant une garniture
d’étanchéité (4) sur les robinets d’arrêt (5).
MODÈLE 2786 : Placez la bride et la garniture d’étanchéité de la
manette sur les robinets d’arrêt. Assurez-vous que la bride est
orientée tel que désiré et fixez-la en place avec l’écrou.
OPTION : Si la surface de pose est inégale, mettez un peu de
scellant à la silicone sous le bec.
Posez les manettes
(1) et serrez leurs vis de retenue (2).
C
D
Page 2
Quite la cubierta y la tapa de prueba (1) y descártela.
Instale la espiga anti giratoria (1) en la base del tubo de salida.
Instale el tubo de salida (2) en el adaptador (3) de ésta.
NOTA: La clavija antipivotante no funciona con los modelo 2786
y montajes R2700, R2707 y R4707.
OPCIÓN: Si el borde está desnivelado, use sellador de silicón
debajo del empaque.
A
B
Apriete y fije el tornillo de presión (1). Introduzca el botón del
tapón (2) (si corresponde). Atornille las bases (3) sobre las
válvulas de los extremos (5).
MODELO 2786: Coloque la brida y la empaquetadura de cada
manija sobre cada una de las valvulas de los extremos. Asegúrese
que la brida quede orientada hacia donde se desee y asegurada
en posición con una tuerca.
OPCIÓN: Si el borde está desnivelado, use sellador de silicón
debajo del empaque.
Instale las manijas (1) y apriete los tornillos fijadores (2).
C
D
