Factory Direct Hardware Delta 472-DST Signature - Manual (Page 4)

A. B. 2.2 gpm
1
2
2
1
2
4 54298 Rev. G

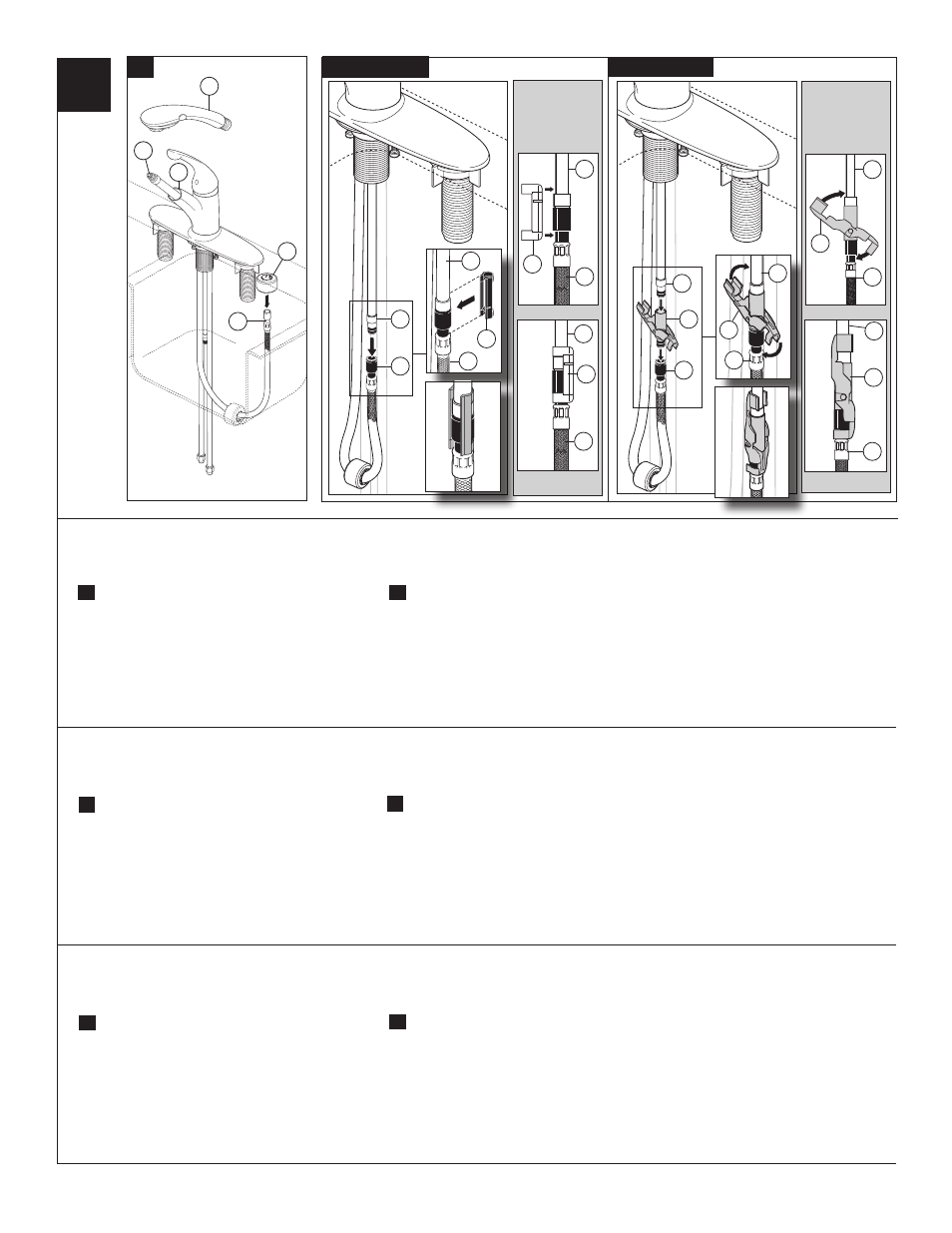

A. Pass hose (1) through faucet (2). Thread wand
assembly (3) onto hose (1) to prevent hose from
becoming lodged in faucet when installing weight (4).
Slide hose weight (4) over other end of hose.
Hose Installation
A. Introduisez le flexible (1) dans le robinet (2).
Vissez la poignée (3) du bec sur le flexible (1)
pour empêcher le flexible de se coincer dans le
robinet au moment de l’installation de la
masselotte (4) à son autre extrémité.
A. Pase la manguera (1) por la llave de agua (2).
Enrosque el ensamble de la manga (3) en la
manguera (1) para prevenir que la manguera que
se atasque en le llave de agua cuando instale la
pesa (4). Deslice la pesa de la manguera sobre el
otro extremo de la manguera.
B. Push hose end (1) onto faucet outlet (2). Attach clip (3) over hoses as shown. Pull down moderately to
ensure connection has been made.
For 1.5 gpm “WE” models, use hose adapter (4) in place of clip (3).
B. Deje pasar el extremo de la manguera (1) por la salida de la llave de agua / grifo (2). Conecte el gan-
cho (3) sobre las mangueras como se muestra. Moderadamente hale hacia abajo para asegurarse que
la conexión se ha hecho.
Los modelos “WE” de 1.5 gpm, utilizan el adaptador de la manguera (4) en lugar de gancho (3).
Instalación de la Manguera
Installation du flexible
B. Poussez l’extrémité du tuyau souple (1) sur la sortie du robinet (2). Fixez l’agrafe (3) sur les tuyaux
souples comme le montre la figure. Tirez modérément pour vérifier la solidité du branchement.
Pour les modèles « WE » d’une capacité de 1,5 gal./min, utilisez un adaptateur pour tuyau souple (4)
au lieu de l’agrafe (3).
1
3
4
2
1
3
B. 1.5 gpm
3
2
1
2
1
3
Side View
Vista Lateral
Vue de Côté
Side View
Vista Lateral
Vue de Côté
4
2
1
2
1
4
4
1
2
2
4
1
