63482 Rev. A
1
2

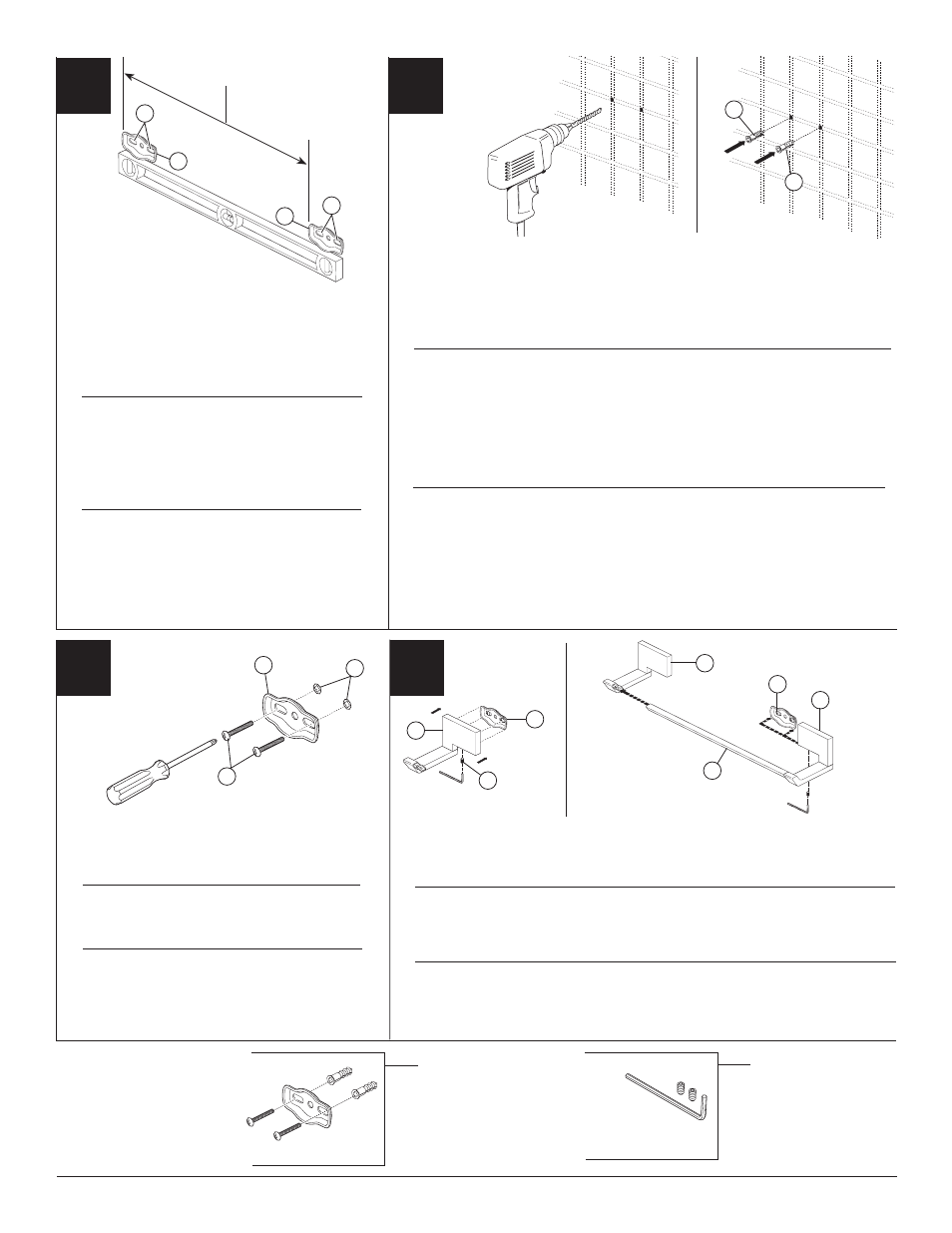

Position body (1) over mounting bracket (2) and tighten set screw (3). (Set screw should be on the
bottom of body.) Place one end of the towel bar (4) onto the second body (5), and place the other
end of the bar onto the first body (1). Slide the second body over the other mounting bracket (6) and
tighten set screw.
15 1/2" for Model 691880
21 1/2" for Model 692480
1
2
NOTE: If possible, it is best to mount at least one
end of your towel bar into a wall stud. Try to locate a
wall stud with a stud finder or by tapping on the wall.
Place mounting bracket (1) in the desired location. Ensure
the mounting bracket is level; then, mark the position of the
holes (2) on the wall. Repeat for 2nd mounting bracket,
spaced as noted above.
NOTA: Si es posible, es mejor que instale, aun que sea,
un extremo de su toallero en un entramado o soporte de
pared. Trate de ubicar un entramado con un detector de
entramados o golpeando la pared. Coloque el soporte de
instalación (1) en el sitio deseado. Asegúrese que el soporte
de instalación está nivelado; luego, marque la posición de
los agujeros (2) en la pared. Repita con el segundo el
soporte de instalación, separados como se indica arriba.
REMARQUE: Dans la mesure du possible, il est préférable
de fixer au moins une extrémité du porte-serviette dans un
montant. Essayez de trouver un montant à l’aide d’un local-
isateur de montants ou en tapotant sur le mur. Placez le
support de montage (1) à l’endroit voulu. Assurez-vous qu’il est
de niveau, puis marquez la position des trous (2) sur le mur.
Répétez les étapes pour l’installation du 2e support de montage
en respectant l’espacement indiqué ci-dessus.
3
With the mounting bracket (1) oriented as shown, place it
over the installed anchors (2) and install screws (3). Repeat
for second mounting bracket.
1 2
3
Con el soporte (1) orientado como se muestra, colóquelo
sobre las anclas instaladas (2) e instale los tornillos (3).
Repita con el segundo soporte.
Orientez le support de montage (1) conformément aux
indications de la figure, faites-le correspondre avec les
ancrages muraux installés (2) et montez les vis (3).
Répétez les étapes pour l’installation du 2e support de
montage.
Replacement Parts:
Piezas de Repuesto:
Pièces de rechange :
RP63872
Mounting Hardware
Herraje de Instalación
Pièces de montage
RP63873
Set Screws (2)
Tornillos de Ajuste (2)
Vis de calage (2)
Hex Keys (1)
Llaves Allen Hexagonales (1)
Clés hexagonales (1)
3
5
1
If you were able to locate a wall stud for one or both ends to mount your towel bar, drill 1/8" (3mm)
holes and mount the mounting bracket with the two #8 screws provided. (Skip to step 4 if both
mounting brackets were mounted into wall studs.)
On ceramic tile, try to locate the mounting hole locations on a grout line. If mounting into ceramic
tile or solid surface, place masking tape on the mounting area before marking the location to
prevent the drill bit from sliding. To drill through ceramic tile, obtain a 1/4" diameter carbide drill bit.
Drill 1/4" diameter holes where indicated. Push in anchors (1) until flush with walls.
Note: Sheetrock or hollow doors may require molly or toggle bolts (Not Included).
1
Si vous avez pu trouver un montant pour l’une ou les deux extrémités du porte-serviette, percez des trous
de 1/8 po (3mm) et montez l’élément de fixation à l’aide des deux vis no 8 fournies. (Passez à l’étape 4, si
les deux éléments de fixation sont ancrés dans des montants).
Sur un carreau de céramique, trouvez l’emplacement des trous de montage dans le coulis dans la mesure du
possible. Si vous installez votre accessoire sur un carreau de céramique ou sur une surface dure, placez du
ruban cache sur la zone où sera fixé l’accessoire avant de marquer l’emplacement des trous pour éviter que le
foret ne glisse. Pour percer des trous dans un carreau de céramique, utilisez un foret au carbure de 1/4 po.
Percez des trous de 1/4 po aux endroits indiqués. Insérez les ancrages de plastique (1) en poussant jusqu'à ce
qu'ils soient bien appuyés contre le mur. Remarque : une installation sur un panneau de placoplâtre ou une
porte creuse nécessite des boulons « Molly » ou des boulons à ailettes (non inclus).
Si logró ubicar un entramado de pared para instalar uno ó ambos extremos de la toallera o barra para toal-
las, taladre agujeros de 1/8" (3mm) e instale el perno de instalación con los dos tornillos #8 incluidos.
(Continue con el paso 4 si ambos pernos de instalación se instalaron en los entramados).
En losas de cerámica, trate de ubicar los sitios para los agujeros de instalación/montaje en la línea del
enlechado. Si va a instalar en losa de cerámica o una superficie sólida, coloque cinta adhesiva en el área
donde va a hacer la instalación antes de marcar la ubicación para prevenir que la broca de la perforadora
no se resbale. Para perforar en losa de cerámica, obtenga una broca de perforar con punta de carburo de
1/4". Perfore agujeros de 1/4" donde indicado. Presione las anclas (1) hacia adentro hasta que queden al
ras con las paredes. Nota: El cartón de yeso sheetrock o las puertas huecas pueden requerir tornil-
los fiadores (No se incluyen).
1
Coloque un cuerpo (1) sobre el soporte de instalación (2) y apriete el tornillo de ajuste (3). (El tornillo
de ajuste debe estar en la parte inferior.) Coloque un extremo de la barra del toallero (4) en el segundo
cuerpo (5). Coloque el otro extremo de la barra en el cuerpo instalado (1). Deslice el segundo cuerpo
sobre el otro soporte de instalación (6) y apriete el tornillo de ajuste.
Placez le corps (1) sur le support de montage (2) et serrez la vis de calage (3) (la vis de calage doit
se trouver au bas de l’assemblage). Placez une extrémité du porte-serviettes (4) dans le deuxième
corps (5). Placez l’autre extrémité du porte-serviettes dans le corps déjà monté (1). Faites glisser le
deuxième corps sur l’autre support de montage (6) et serrez la vis de calage.
1
6
4
