Wall mount
montaje en la pared
Supports muraux
54510, 54513, 55510, 56510,
56513, 57510 & 57513
Series/Series/Seria
2 3

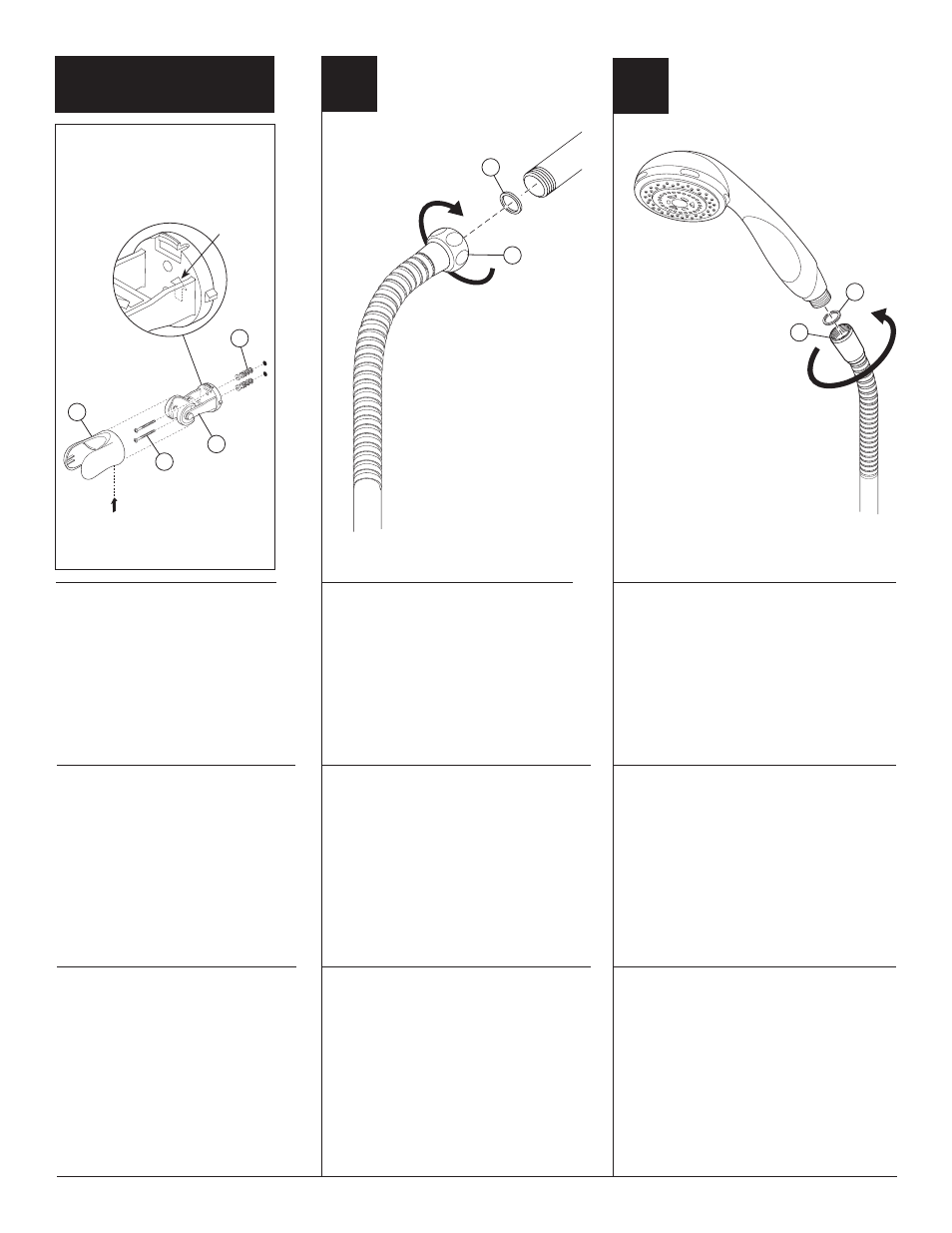

Select wall position for hand shower wall
mount based on family’s needs. Remove the cover
(1) from the bracket (2). Using the bracket (2),
mark the 2 holes in the desired location. Remove
the bracket and drill 1/4" holes. Insert anchors (3).
note: for ceramic tile installation, drill holes
in grout (if possible) and insert anchors. for
fiberglass/acrylic surfaces, use toggle bolts
(not included). Secure the wall bracket with the
screws (4) provided. Slide the bracket cover (1)
over the bracket.
WaLL moUnt InStaLLatIon
Ensure gasket (1) is inserted into the hose (2).
Connect the hose to your designated
water supply.
1
2
4
3
1
2
Connect tapered end of hose to hand shower:
Seat the washer (1) firmly into the hose nut (2).
Carefully align the thread of the tapered end of
the hose (2) directly to the hand shower. hand
tighten–do not use a wrench or pliers. Then
place the hand shower into the wall mount holder.
1
2
3 44156 Rev. D
UP
HACIA
ARRIBA
HAUT
InStaLLatIon deS SUPPortS mUraUX
Choisissez un endroit sur le mur qui convient aux
besoins de votre famille. Enlevez le couvercle (1)
du support (2). Au moyen du support (2), marquez
la position des 2 trous à l’endroit désiré. Retirez le
support et percez des trous de 1/4 po. Introduisez
des ancrages (3) dans les trous. note : pour une
installation sur des carreaux de céramique,
percez les trous dans le coulis (dans la mesure
du possible) et introduisez des ancrages dans
les trous. Pour une installation sur des surfaces
en fibre de verre et des surfaces en acrylique,
utilisez des boulons à ailettes (non inclus). Fixez
le support mural avec les vis (4) fournies. Glissez le
couvercle (1) sur le support.
Assurez-vous que le joint (1) est inséré dans le
tuyau souple (2). Raccordez le tuyau souple au
tuyau d’alimentation en eau.
raccordez l’embout conique du tuyau souple
à la douche à main : Mettez solidement en
place la rondelle (1) dans l’écrou (2) du tuyau
souple. Alignez soigneusement le filetage de
l’embout conique du tuyau souple (2) directe-
ment avec la douche à main. Serrez à la main –
n’utilisez pas de clé ni de pince. Placez ensuite
la douche à main dans le porte-douche.
Elija la ubicación en la pared para la barra de
pared basada en las necesidades de su familia.
Quite la cubierta (1) del sujetador (2). Usando el
sujetador (2) marque los dos agujeros en el sitio
deseado. Quite el sujetador y taladre agujeros de
1/4". Inserte las anclas (3). Para la instalación en
losas de cerámica, taladre los agujeros en la
lechada de cemento (si es posible) e introduzca
las anclas. en las superficies de vidrio fibroso/
acrílico, use tornillos fiadores (no se incluyen).
Fije el soporte de la pared con los tornillos (4)
proporcionados. Deslice cada cubierta de los
sujetadores sobre (1) el sujetador de pared.
InStaLaCIÓn deL montaJe en La Pared
Asegúrese que el empaque o junta (1) esté
introducido dentro de la manguera (2). Conecte
la manguera al suministro de agua designado.
Conecte el extremo estrecho de la manguera
a la regadera manual: Asiente la arandela (1)
firmemente en la tuerca de la manguera (2).
Cuidadosamente, alinee el enrosque del extremo
estrecho de la manguera (2) directamente a la
regadera manual. apriete a mano – no use llave
de tuercas o alicates. Luego coloque la regadera
manual en el sujetador en la barra de la pared.
