5 63895 Rev. B
2
Potential Problems and Remedies
l
Tubing is not cut perpendicular to the axis of the
tube: carefully make an additional cut, being careful
not to cut the tube too short.
l Tubing is cut too short: buy a coupling union and a
replacement supply line that mate together from a
store. The coupling union end intended to connect to
the faucet must mate to the standard 3/8" connection
nuts and plastic sleeves (ferrules) supplied with the
faucet.
l The plastic sleeve (ferrule) or connection nut is lost:
purchase a replacement nut and/or plastic sleeve
(ferrule) that are designed to seal with PEX tubing.
NOTICE: DO NOT use a metal sleeve (ferrule) or
RP51243 gasket (supplied with faucet) in place of
the plastic sleeve (ferrule) supplied, it may not
create a leak-free joint. WARNING: Do not use pipe
dope or other sealants on water line connections.
Custom Fit Connections
Conexiones Especiales
Branchements Spéciaux
AVISO: Si usted determina que la tubería PEX para el
suministro de agua para esta llave de agua es muy larga
y debe recortarse para crear una instalación aceptable,
asegúrese leer las instrucciones y planifique de antemano.
Cuando corte la tubería de suministro el instalador acepta la
responsabilidad de hacerlo de una manera que permite crear
una articulación sin filtraciones. Delta no se responsabiliza
por las tuberías que se han cortado demasiado cortas o
cortadas de una manera que no permite una articulación
libre de filtración.
Para las instalaciones personalizadas de ajuste, debe utilizar
manguitos plásticos RP50952 (casquillos) suministrados con el
modelo y las tuercas incluidas con las líneas de suministro. El corte
del tubo debe ser recto. Lea las instrucciones para la instalación de
los manguitos plásticos (casquillo) que se encuentran en RP50952
y para más información se incluyen en este documento.
Deslice la tuerca (A) sobre el manguito plástico (casquillo) (C).
Comience a girar la tuerca con la mano en la conexión de
suministro de la válvula (B) para evitar contra-rosquear. Con la
llave de tuercas, gire la tuerca hasta que se sienta apretada.
Apriete la tuerca una vuelta más. Repita con la otra línea de
suministro. Abra el suministro de agua y examine si hay fugas.
Problemas Potenciales y Soluciones
l
La tubería no está cortada perpendicular al eje
del tubo: cuidadosamente haga un corte adicional,
teniendo cuidado de no cortar el tubo demasiado corto.
l La tubería está cortada demasiado corta: compre en
un almacén un acoplamiento de unión y una tubería de
suministro de repuesto que acoplen. El extremo de la
unión de acoplamiento que es para conectar a la llave
de agua debe acoplar con las tuercas estándares de
3/8” y mangas de plástico (casquillos) incluidas con la
llave de agua / grifo.
l Si pierde el manguito plástico (casquillo) o la tuerca
de conexión: compre una tuerca de repuesto y /o
manguito plástico (casquillo) diseñado para sellar un
tubo de PEX. AVISO: NO use una manga de metal
(casquillo) o RP51243 empaque (suministrada con
la llave de agua) en lugar de el manguito plástico
(casquillo) suministrado pueda no crear una unión
libre de fugas. ADVERTENCIA: No utilice
compuesto para tuberías o sellantes, en las
conexiones de las líneas de suministro de agua.
NOTIFICATION : Si le tube d’alimentation en PEX de ce
robinet est trop long et doit être raccourci, lisez les
instructions et prenez le temps de réfléchir. Vous devez
couper le tube de manière à obtenir un joint étanche.
Delta n’accepte aucune responsabilité si le tube a été
coupé trop court ou d’une manière qui empêche le joint
d’être étanche.
Dans le cas des installations sur mesure, vous devez utiliser
les manchons en plastique RP50952 (bagues) fournis avec le
robinet et les écrous qui se trouvent sur les arrivées d’eau. Le
tube doit être coupé d’équerre. Pour obtenir plus de
renseignements, veuillez consulter les instructions
d’installations des manchons en plastique (bague) qui se
trouvent dans le kit RP50952 et qui sont incluses dans le
présent document.
Faites glisser l’écrou (A) sur le manchon en plastique (bague)
(C). Vissez d’abord l’écrou à la main sur le raccord du robinet
d’alimentation (B) pour éviter de fausser le filetage. Avec une
clé, vissez l’écrou en serrant bien. Faites un tour supplémen-
taire. Raccordez l’autre tube de la même manière. Rétablissez
l’alimentation en eau et vérifiez l’étanchéité.
Problèmes possibles et correctifs
l
Le tube n’est pas sectionné perpendiculairement
à son axe : Faites une nouvelle coupe en prenant
garde de ne pas trop raccourcir le tube.
l Vous avez coupé le tube trop court : Achetez un
raccord-union et un tube d’arrivée d’eau de rechange
dans un magasin. L’extrémité du raccord-union à
raccorder au robinet doit être compatible avec les
écrous 3/8 po standard et les manchons en plastique
(bagues) fournis avec le robinet .
l Vous avez perdu un manchon en plastique (bague)
ou un écrou de raccordement : achetez un écrou
et/ou un manchon en plastique (bague) conçus pour
former un raccord étanche avec un tube PEX. MISE EN
GARDE : ÉVITEZ d’utiliser un manchon métallique
(bague) ou un joint RP51243 (fourni avec le robinet)
à la place du manchon en plastique (bague) fourni.
Le joint ne sera pas étanche. MISE EN GARDE
: n’utilisez pas de pâte d’étanchéité ni d’autres
produits d’étanchéité sur les raccords de tuyauterie.
NOTICE: If you determine the PEX supply tubing for
this faucet is too long and must be shorter to create
an acceptable installation, be sure to read the
instructions and plan ahead. When cutting the supply
tubing the installer accepts the responsibility to do so
in a way that allows a leak-free joint to be created.
Delta is not responsible for tubing that is cut too short
or cut in a way that will not allow for a leak-free joint.
For custom fit installations, you must use RP50952 plastic
sleeves (ferrules) supplied with model and nuts included
on supply lines. Tube cut must be straight. See plastic
sleeve (ferrule) installation instructions found in RP50952
and included in this document for more information.
Slide nut (A) over plastic sleeve (ferrule) (C). Start nut by
hand onto supply valve connection (B) to prevent
cross-threading. With wrench, turn nut until it feels tight.
Tighten nut one more revolution. Repeat for other supply
line. Turn on water, examine for leaks.

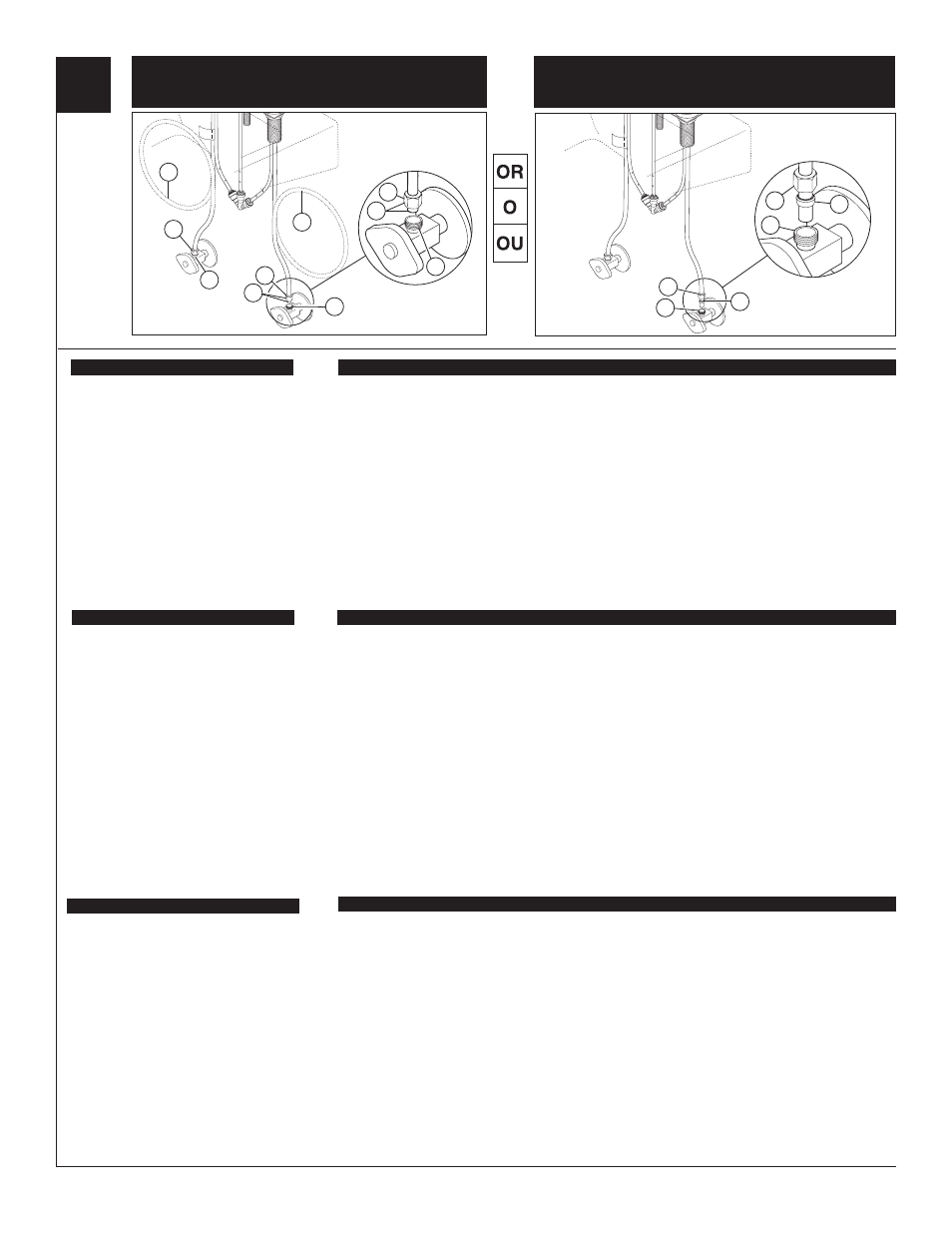

Ensure all fittings and end connections are free
of debris. Faucet fittings (1) are 3/8" compression.
Loop tubing (2) if it is too long. Note: Recom-
mended tubing minimum bend diameter is 8".
Secure metal nut (3) to supply valve connection
(4) and hand tighten, then tighten one additional
revolution with wrench. Repeat for other tube.
WARNING: Do not use pipe dope or other
sealants on water line connections.
Asegúrese que todos los accesorios y las conexiones
finales estén libres de residuos. Los accesorios (1)
son de compresión de 3/8”. Enlace las tuberías (2) si
es muy larga. Nota: La curva mínima recomendada
es de 8" de diámetro. Fije la tuerca de metal (3) a la
conexión de la válvula de suministro (4) y apriete a
mano, luego apriete una vuelta adicional con una
llave de tuercas. Repita este procedimiento con el
otro tubo. ADVERTENCIA: No utilice compuesto
para tuberías o sellantes en las conexiones de la
línea de agua.
Assurez-vous que tous les raccords sont exempts
de corps étrangers. Le branchement est effectué
au moyen de raccords de robinetterie (1) 3/8 po à
compression. Faites une boucle avec le tube (2)
s’il est trop long. Note : Le diamètre minimal de
la courbure doit être d’au moins 8 po. Vissez à
la main l’écrou de raccordement en métal (3) sur
le raccord du robinet d’alimentation (4), puis faites
un tour supplémentaire avec une clé. Raccordez
l’autre tube de la même manière. MISE EN
GARDE : n’utilisez pas de pâte d’étanchéité
ni d’autres produits d’étanchéité sur les
raccords de tuyauterie.
2
1
3
3
4
4
Custom Fit Connections
A
B
Conexiones Especiales
Branchements Spéciaux
Standard Connections
Conexiones Estándares
Branchements Standard
Standard Connections
Conexiones Estándares
Branchements Standard
3
1
4
2
A
B
C
C
