18" for Model 69518
24" for Model 69524
1
2
2
3 4
For Drywall For Tile or Solid Walls

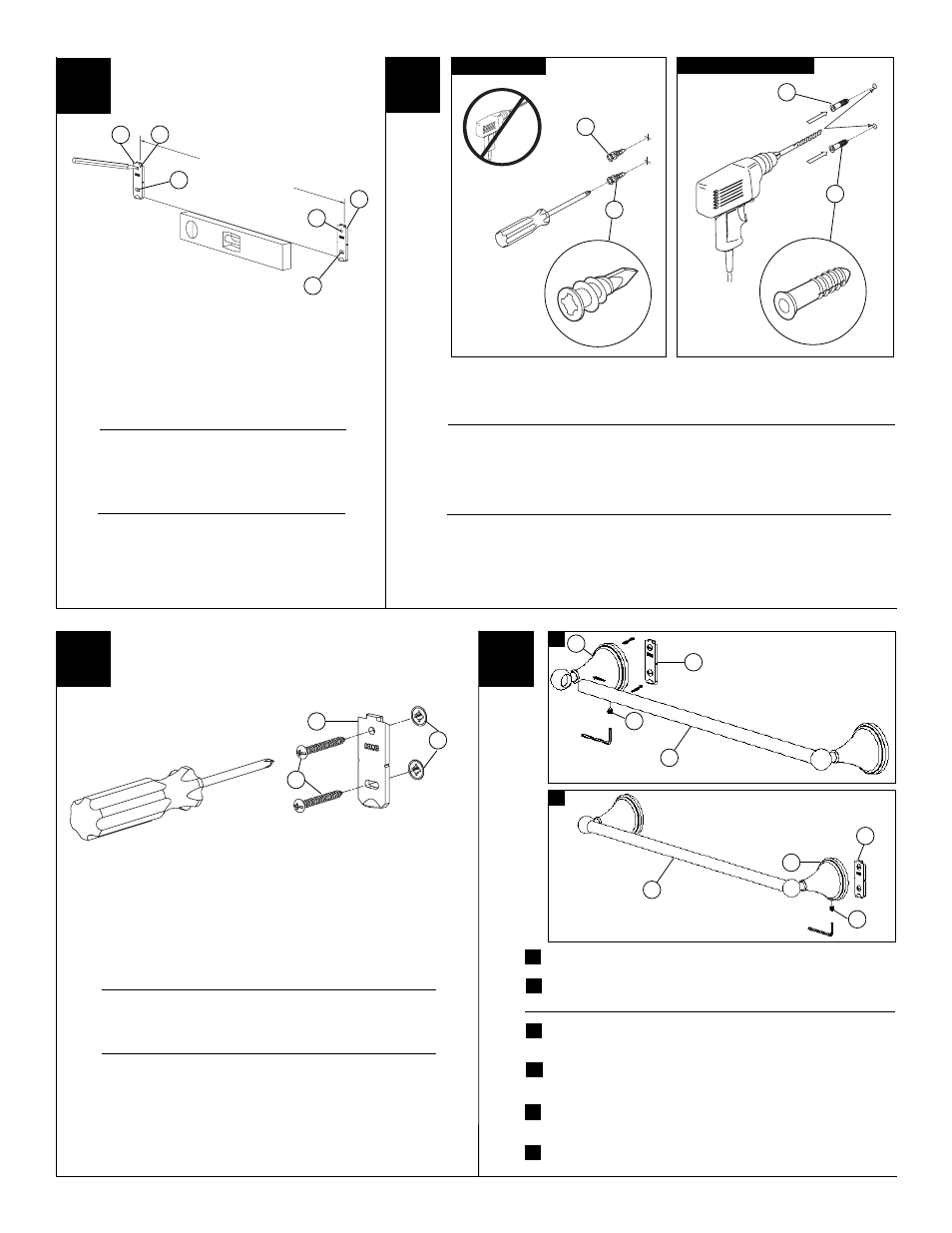

Place mounting brackets (1) in the desired location.
Note the distance between the brackets for the
different models. Ensure the brackets are level; then,
mark the position of the holes (2) on the wall. Remove bracket and install wall anchors.
For drywall - Use a Phillips screwdriver to insert the anchors (1). Push and turn the anchors
in a clock-wise direction until flush with the wall surface. Do Not Drill.
For tile or solid walls - Drill 1/4" (6mm) holes then insert anchors (1) and tap flush with wall.
Align bracket (1) over the installed anchors (2) and install screws (3).
Repeat for the second bracket. Position body (1) over bracket (2) and tighten set screw (3). Insert bar (4)
into body as shown. Assemble second body (5) onto bar (4).
2
1
1
1
1
1
1
2
3
1
2
3
4
69518-24D
1
2
2
A.
Assemble second body(5) onto bar (4) while holding the bar/body assem-
bly, position second body (5) over bracket (6) and tighten set screw (7). B.
A.
B.
5
6
7
Coloque las abrazaderas (1) en la ubicación
deseada. Tome nota de la distancia entre las
abrazaderas. Asegúrese que las abrazaderas e
stén niveladas; luego, marque la posición de los
agujeros (2) en la pared.
Placez les fixations (1) à l’endroit voulu. Notez la
distance entre les fixations. Assurez-vous que les
fixations sont de niveau, puis marquez la position
des trous (2) sur le mur.
Enlevez le support et installez les ancrages muraux.
Dans le placoplâtre - À l’aide d’un tournevis Phillips, introduisez les ancrages (1). Enfoncez les
ancrages et tournez-les dans le sens horaire jusqu’à ce qu’ils se trouvent à égalité de la surface
du mur. Ne faites pas de trous à la perceuse.
Dans les carreaux ou les murs pleins - Percez des trous de 1/4 po (6 mm), puis introduisez
les ancrages (1) et frappez-les légèrement jusqu’à ce qu’ils soient à égalité de la surface du mur.
Quite la abrazadera e instale los soportes de pared.
Para muros en seco – Use un destornillador Phillips para introducir los soportes (1).
Empuje y gire los soportes en dirección de las manecillas del reloj hasta que queden al ras
con la superficie de la pared. No taladre.
Para lozas y paredes sólidas – Taladre agujeros de 1/4" (6mm) y luego introduzca los
soportes (1) y de golpecitos hasta que queden al ras con la pared.
Alinee la abrazadera (1) sobre los soportes instalados (2) e instale los
tornillos (3). Repita con la segunda abrazadera.
Faites correspondre la fixation (1) avec les ancrages installés (2) et
installez les vis (3). Répétez l’opération pour la deuxième fixation.
Coloque en posición el cuerpo (1) de la abrazadera (2) y apriete el
tornillo de ajuste (3). Introduzca la barra (4) dentro del cuerpo como
se muestra. Ensamble el segundo cuerpo (5) en la barra (4). A.
Mientras que sostiene el ensamble de la barra/cuerpo, coloque el segundo
cuerpo (5) sobre la abrazadera (6) y apriete el tornillo de ajuste (7).
B.
Placez le corps (1) sur la fixation (2) et serrez la vis de calage (3).
Introduisez la barre (4) dans le corps conformément aux indications de
la figure. Assemblez le deuxième corps (5) sur la barre (4).
A.
Tout en maintenant le corps avec la barre, placez le deuxième corps (5)
sur la fixation (6) et serrez la vis de calage (7). B.
