5 70644 Rev. B
2
Potential Problems and Remedies
l
Tubing is not cut perpendicular to the axis of
the tube: carefully make an additional cut, being
careful not to cut the tube too short.
l Tubing is cut too short: buy a coupling union and
a replacement supply line that mate together from
a store. The coupling union end intended to
connect to the faucet must mate to the standard
3/8" connection nuts and plastic sleeves supplied
with the faucet.
l The plastic sleeve or connection nut is lost:
purchase a replacement nut and/or plastic sleeve
that are designed to seal with PEX tubing.
NOTICE: DO NOT use a metal sleeve, RP51243
gasket (supplied with faucet) or ferrule in the
place of the plastic sleeve supplied, it may not
create a leak-free joint. WARNING: Do not
use pipe dope or other sealants on water
line connections.
Custom Fit Connections
Conexiones Especiales
Branchements Spéciaux
AVISO: Si usted determina que la tubería PEX para el
suministro de agua para esta llave de agua es muy larga
y debe recortarse para crear una instalación aceptable,
asegúrese leer las instrucciones y planifique de
antemano. Cuando corte la tubería de suministro el
instalador acepta la responsabilidad de hacerlo de una
manera que permite crear una articulación sin filtraciones.
Delta no se responsabiliza por las tuberías que se han
cortado demasiado cortas o cortadas de una manera que
no permite una articulación libre de filtración.
Para instalaciones hechas a la medida, usted debe usar
mangas RP50952 incluidas con el modelo y las tuercas
incluidas en las tuberías de suministro. El corte del tubo
debe ser recto. Vea las instrucciones para la instalación de
la manga plástica incluida con el RP50952 y para más
información incluida en este documento.
Fije la tuerca de metal (1) en la tubería de la llave de
agua / grifo a la conexión de la válvula de suministro (2) y apriete
a mano, entonces apriete las 2 vueltas adicionales con la llave.
NO APRIETE DEMASIADO. Repita con la otra tubería.
Problemas Potenciales y Soluciones
l
La tubería no está cortada perpendicular al eje
del tubo: cuidadosamente haga un corte
adicional, teniendo cuidado de no cortar el tubo
demasiado corto.
l La tubería está cortada demasiado corta: compre
en un almacén un acoplamiento de unión y una
tubería de suministro de repuesto que acoplen. El
extremo de la unión de acoplamiento que es para
conectar a la llave de agua debe acoplar con las
tuercas estándares de 3/8" y mangas de plástico
incluidas con la llave de agua / grifo.
l La manga plástica o la tuerca de conexión se ha
perdido: compre una tuerca de repuesto y/o manga
plástica diseñada para sellar con la tubería PEX.
AVISO: No use una manga de metal, RP51243
empaque (suministrado con el grifo) o casquillo,
en vez de la manga incluida puede no crear una
articulación sin filtración. AVISO: No use
compuesto para tuberías u otros selladores en
las conexiones de la tubería de agua.
NOTIFICATION : Si le tube d’alimentation en PEX de ce
robinet est trop long et doit être raccourci, lisez les
instructions et prenez le temps de réfléchir. Vous devez
couper le tube de manière à obtenir un joint étanche.
Delta n’accepte aucune responsabilité si le tube a été
coupé trop court ou d’une manière qui empêche le joint
d’être étanche.
Dans le cas des installations sur mesure, vous devez utiliser
les manchons RP50952 fournis avec le robinet et les écrous
qui se trouvent sur les arrivées d’eau. Le tube doit être
coupé d’équerre. Pour obtenir plus de renseignements,
veuillez consulter les instructions d’installations des
manchons en plastique qui se trouvent dans le kit RP50952
et qui sont incluses dans le présent document.
Vissez l’écrou métallique (1), qui se trouve sur le tube du
robinet, sur le raccord du robinet d’alimentation (2) et serrez-
le à la main, serrez alors les 2 tours additionnels avec la clé.
PRENEZ GARDE DE TROP SERRER. Raccordez l’autre
tube de la même manière.
Problèmes possibles et correctifs
l
Le tube n’est pas sectionné perpendiculairement
à son axe : Faites une nouvelle coupe en prenant
garde de ne pas trop raccourcir le tube.
l Vous avez coupé le tube trop court : Achetez un
raccord-union et un tube d’arrivée d’eau de
rechange dans un magasin. L’extrémité du
raccord-union à raccorder au robinet doit être
compatible avec les écrous 3/8 po standard et les
manchons en plastique fournis avec le robinet .
l Vous avez perdu un manchon en plastique ou
un écrou de raccordement : Achetez un écrou et/
ou un manchon en plastique conçus pour former un
raccord étanche avec un tube PEX. NOTIFICATION:
Évitez d’utiliser un manchon métallique,
RP51243 le joint (fournie avec le robinet) ou une
virole à la place du manchon en plastique fourni.
Le joint ne sera pas étanche. MISE EN GARDE :
N’utilisez pas de pâte à joint ni d’autres produits
d’étanchéité sur les raccords de tuyauterie.
NOTICE: If you determine the PEX supply tubing for
this faucet is too long and must be shorter to create
an acceptable installation, be sure to read the
instructions and plan ahead. When cutting the supply
tubing the installer accepts the responsibility to do so
in a way that allows a leak-free joint to be created.
Delta is not responsible for tubing that is cut too short
or cut in a way that will not allow for a leak-free joint.
For custom fit installations, you must use RP50952
sleeves supplied with model and nuts included on supply
lines. Tube cut must be straight. See plastic sleeve
installation instructions found in RP50952 and included in
this document for more information.
Secure metal nut (1) on faucet tube to supply valve
connection (2) and hand tighten, then tighten an additional
2 turns with wrench. DO NOT OVERTIGHTEN. Repeat for
other tube.

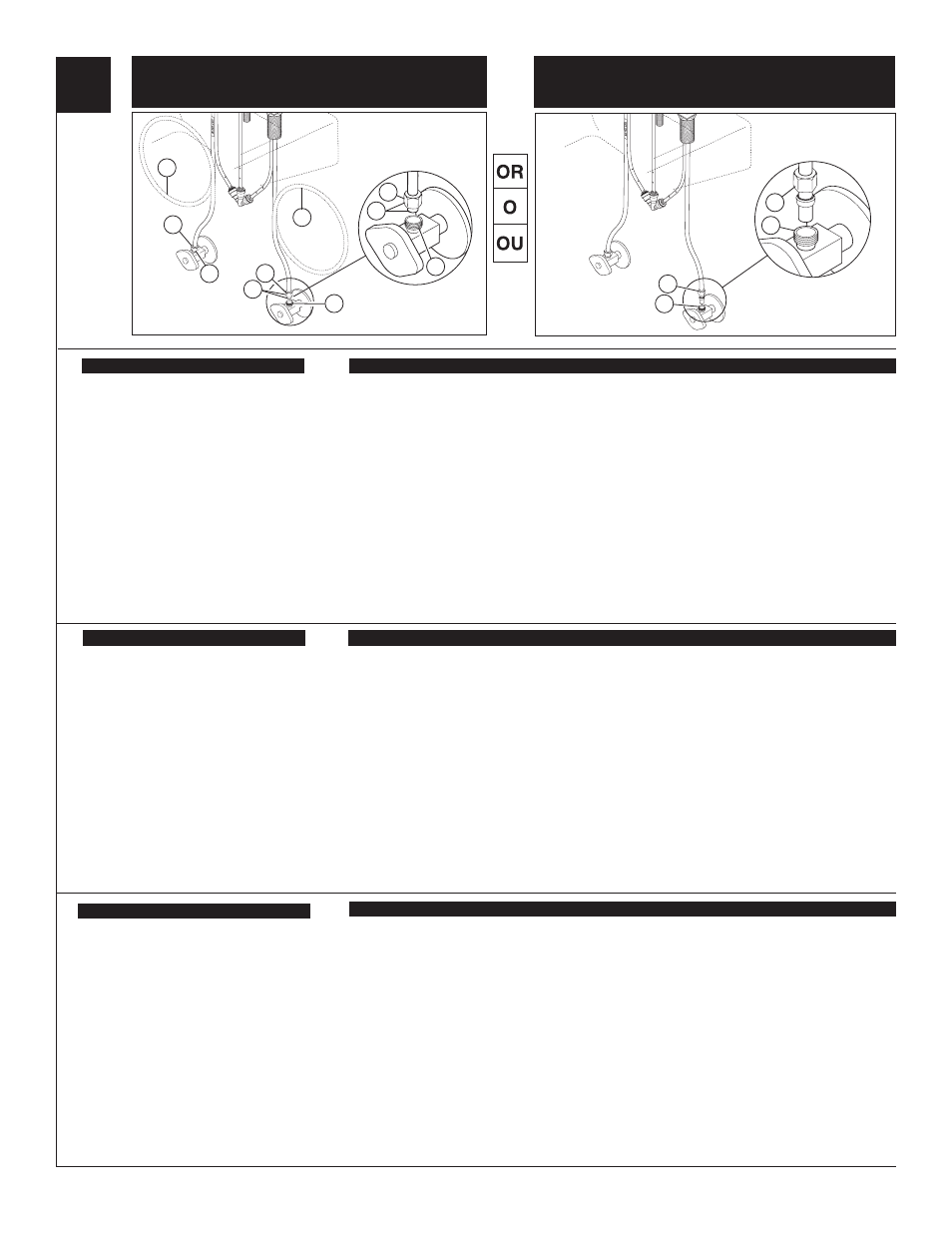

Ensure all fittings and end connections are free of
debris. Faucet fittings (1) are 3/8" compression.
Loop tubing (2) if it is too long. Note: Recom-
mended tubing minimum bend diameter is 8".
Secure metal nut (3) on faucet tube to supply
valve connection (4) and hand tighten, then
tighten one additional turn with wrench. DO NOT
OVERTIGHTEN. Repeat for other tube.
WARNING: Do not use pipe dope or other
sealants on water line connections.
Asegúrese que todos los accesorios y las
conexiones finales estén libres de residuos. Los
accesorios (1) son de compresión de 3/8”. Enlace
las tuberías (2) si es muy larga. Nota: La curva
mínima recomendada es de 8" de diámetro. Fije
la tuerca de metal (3) en el tubo de la llave de agua
a la conexión (4) y apriete a mano, luego apriete
con una vuelta adicional con una llave de tuercas.
NO APRIETE DEMASIADO. Repita con el otro
tubo. AVISO: No use compuesto para tuberías u
otros selladores en las conexiones de la tubería
de agua.
Assurez-vous que tous les raccords sont exempts
de corps étrangers. Le branchement est effectué
au moyen de raccords de robinetterie (1) 3/8 po à
compression. Faites une boucle avec le tube (2)
s’il est trop long. Note : Le diamètre minimal de
la courbure doit être d’au moins 8 po. Vissez
l’écrou métallique (3), qui se trouve sur le tube du
robinet, sur le raccord du robinet d’alimentation
(4) et serrez-le à la main, puis faites un tour
supplémentaire avec une clé. PRENEZ GARDE
DE TROP SERRER. Raccordez l’autre tube de la
même manière. MISE EN GARDE : N’utilisez
pas de pâte à joint ni d’autres produits
d’étanchéité sur les raccords de tuyauterie.
2
1
3
3
4
4
Custom Fit Connections
1
1
2
2
Conexiones Especiales
Branchements Spéciaux
Standard Connections
Conexiones Estándares
Branchements Standard
Standard Connections
Conexiones Estándares
Branchements Standard
3
1
4
2
