Directives d’Installation
4 Raccordement de l’embout à enfiler du boyau au filet de la douchette à main
Calez la rondelle fermement dans l’écrou du tuyau, le cas échéant. Retirez le
ruban jaune de l’extrémité du tuyau qui visse sur la douche à main. Alignez le
filetage de l’extrémité conique du tuyau parfaitement avec la douche à main.
Serrez à la main. N’utilisez pas de clé ni de pince. Placez ensuite la douche à
main dans le support mural.
3. Raccordement du boyau au bras de douche
Il est recommandé d’enrouler en ruban de plomberie sur les filets du bras de douche
seulement.
3A. Installation régulière : Une rondelle d’étanchéité, si incluse (certains boyaux
sont sans rondelle), doit être bien insérée au fond de l’écrou hexagonal standard
situé à l’extrémité du boyau. Raccordez le boyau à la sortie d’eau du bras de
douche, le fixant fermement à la main dans le sens des aiguilles d’une montre. Ne
pas utiliser de clé ni de paire de pinces.
Si votre produit n’est pas équipé d’un dispositif de protection contre le refoulement,
vous devez ajouter un brise-vide pour le rendre conforme aux exigences à cet égard.
Installation avec un casse-vide : Si l’installation requière la pose d’un casse-vide, celui-ci doit être raccordé à l’écrou
hexagonal standard situé au bout du boyau. Joignez l’ensemble à la sortie d’eau du bras de douche. Prenez note que
si vous installez un casse-vide à votre douchette à main, le système ne fonctionnera pas tel que désiré.
3B. Installation du brise-vide : Le tuyau de la douche est muni d’un brise-vide fixé en permanence au tuyau, qui
comporte un écrou cannelé (figure 3B). Vissez l’écrou cannelé à la main dans le sens horaire sur le bras de
douche. N’utilisez pas de clé ni de pince. Si vous vissez l’écrou cannelé sur la douche à main, le brise-vide ne
fonctionnera pas.
Note : Un brise-vide est un dispositif exigé par certains codes pour protéger l’alimentation en eau contre le
refoulement d’eau non potable. Le brise-vide libère généralement une petite quantité d’eau chaque fois que vous
ouvrez la douche. Il peut aussi se vider de l’eau qu’il renferme lorsque vous fermez la douche. Il s’agit d’un
fonctionnement normal dans les deux cas. Il ne s’agit pas d’une fuite.
N’ESSAYEZ PAS D’ENLEVER NI DE SERRER LE BRISE-VIDE. Il est fixé au tuyau en permanence. Si vous
essayez de l’enlever, vous risquez d’endommager le mécanisme.

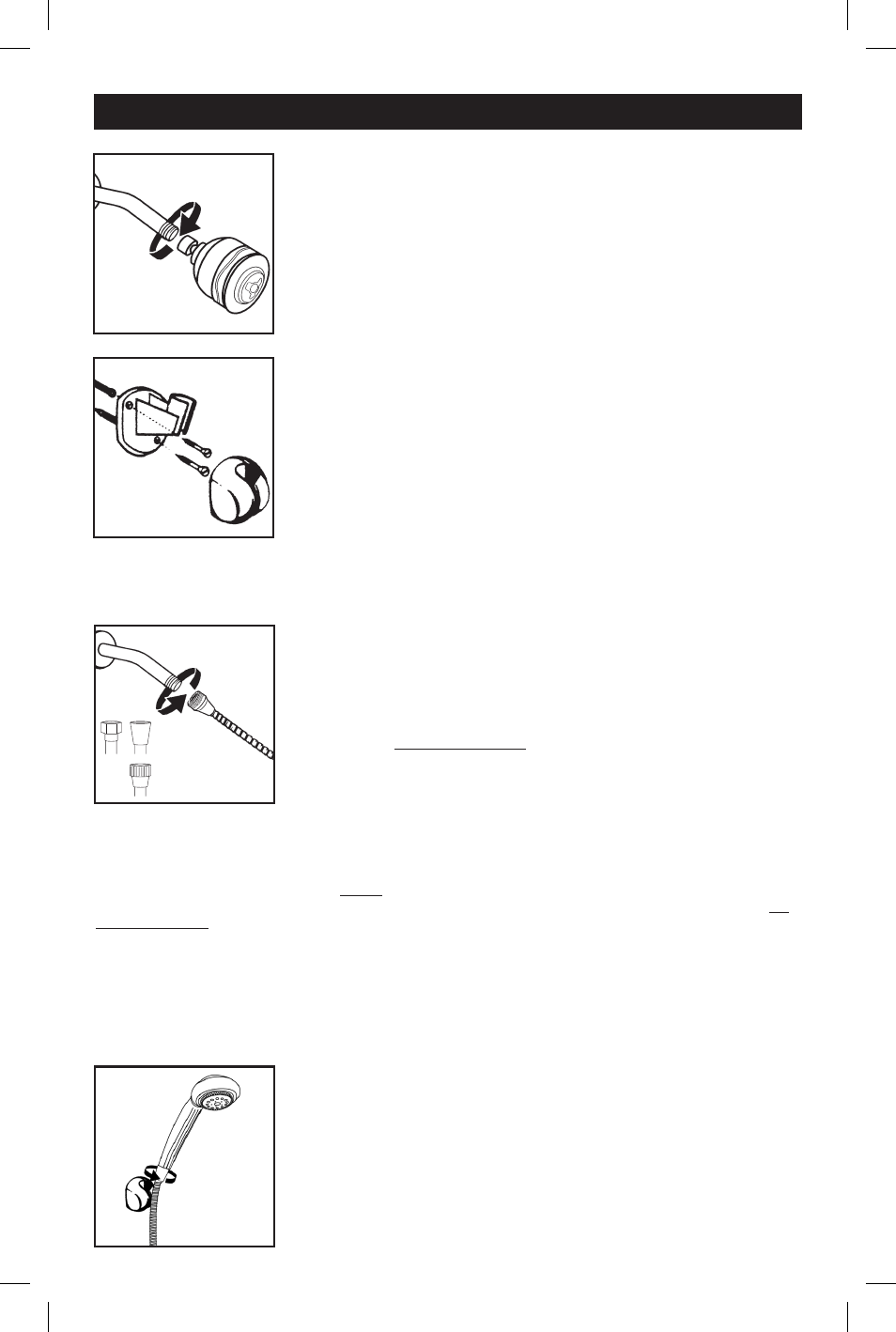

1. Retrait de la pomme de douche existante
Tournez la pomme de douche existante dans le sens inverse des aiguilles d’une
montre avec une clé ou une paire de pinces. Prenez soins de ne pas dévisser le
bras de douche en maintenant le bras fixe. Note : Cette unité de douche ne peut
pas être utilisée si l’embout du bras de douche est de type sphérique. Vous
devrez remplacer le bras de douche par un bras de douche standard.
2. Installation du support mural
Choisissez l’emplacement mural du support selon la longueur du boyau. Avant le
montage, maintenez en place la plaque de fixation grise avec l’appui rond dirigé vers
le haut. Déterminez de quelle façon le dispositif sera fixé au mur. Pour une fixation
sur tuile : Percez vos trous à l’aide d’une mèche de 1/4” (de préférence dans la
portion du coulis) et utilisez les vis et ancrages pour fixer la plaque. Pour fixation
sur fibre de verre ou acrylique : Percez vos trous à l’aide d’une mèche de 1/4” (ou
plus grand si vous utilisez des boulons à ailettes spécifiques) puis installez à l’aide
de boulons à ailettes de petite dimension (non inclus).
Pour fixation à l’aide d’un adhésif : Nettoyez la surface à l’aide d’une laine
d’acier (extra-fin) puis appliquez de l’alcool à friction ou un diluant à polis à ongle et
essuyez pour éliminer tous résidus. Avertissement : Vous devez vous assurer de l’emplacement car il vous sera
impossible d‘en changer la position une fois en place. Retirez la couche protectrice verte de l’adhésif et fixer, à
la verticale, la plaque bien dirigée dans sa position de support. Pressez fermement en place. ALLOUEZ 24 HEURES
AVANT L’UTILISATION. Snap shell cover over the base on the wall.
Écrou
cannelé
= 3 A
= 3 B
