A.

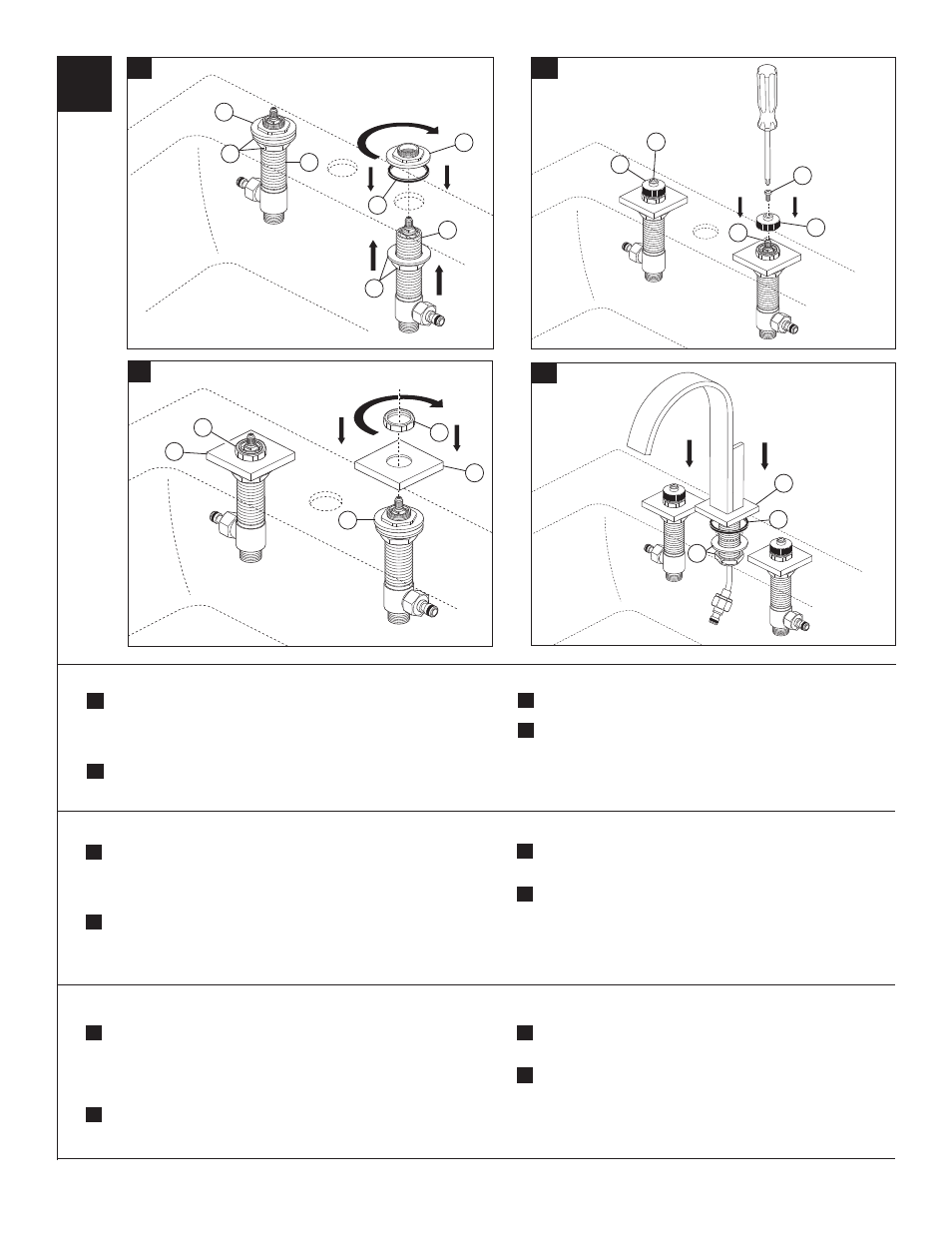

Install the nuts and washer (1) onto the end valve shank (2). Position
gasket (3) into the groove of adapter (4). Place the end valve shank
through mounting hole from the bottom. From the top, thread the adapter
(4) onto the shank until it stops. From underneath, securely tighten the
mounting nut. Repeat this step for the other side.
B. Place escutcheons (1) over adapters (2). Thread nuts (3) onto adapters and
tighten, but do not overtighten.
C.
Place spline adapters (1) over valve stems (2) and secure with screws (3).
D. Install gasket (1) into the groove in the bottom of the spout
escucheon (2). Slide the spout shank through the mounting hole and
install washer and nut (3) onto the shank. Tighten nut securely, but do
not overtighten.
1
A. C.
D.
2
1
4
1
3
3
2
3
5 63479 Rev. B
1
B.
1
1
2
4
1
2
3
3
1
3
2
A.
Instale las tuercas y la arandela (1) en la espiga de la válvula extrema
(2). Coloque el empaque (3) en la ranura del adaptador (4). Coloque la
espiga de la válvula extrema a través del orificio de montaje por la parte
inferior. Desde la parte superior, atornille el adaptador (4) en la espiga
hasta que no dé más vuelta. Repita este paso en el otro lado.
B. Coloque las chapas de cubierta (1) sobre los adaptadores (2). Enrosque las
tuercas (3) en los adaptadores y apriételas, pero no demasiado.
C.
Coloque los adaptadores de las lengüetas (1) sobre las espigas de las
válvulas (2) y fije con los tornillos (3).
D.
Instale el empaque (1) en la ranura en la parte inferior de la chapa
del surtidor (2).Deslice la espiga del surtidor a través del orificio de
montaje e instale la arandela y la tuerca (3) en la espiga. Apriete bien
la tuerca, pero no demasiado.
A.
Installez les écrous et la rondelle (1) sur l’extrémité de la tige de la
soupape (2). Placez le joint (3) dans la rainure de l’adaptateur (4).
Introduisez la tige de la soupape dans le trou de montage par-dessous.
Par-dessus, vissez l’adaptateur (4) sur la tige jusqu’à ce qu’il se bloque.
Par-dessous, serrez l’écrou de montage solidement. Répétez cette étape
de l’autre côté.
B.
Placez les plaques de finition (1) sur les adaptateurs (2). Vissez les écrous (3)
sur les adaptateurs et serrez-les. Prenez garde de trop serrer.
C.
Placez les adaptateur cannelés (1) sur les tiges de soupape (2) et
fixez-les avec les vis (3).
D. Installez le joint (1) dans la rainure en dessous de la plaque de finition
du bec (2). Introduisez la tige du bec dans le trou de montage et
montez la rondelle ainsi que l’écrou (3) sur la tige. Serrez l’écrou
solidement, mais prenez garde de trop serrer.
