61836 Rev. C 3
1
A. A.

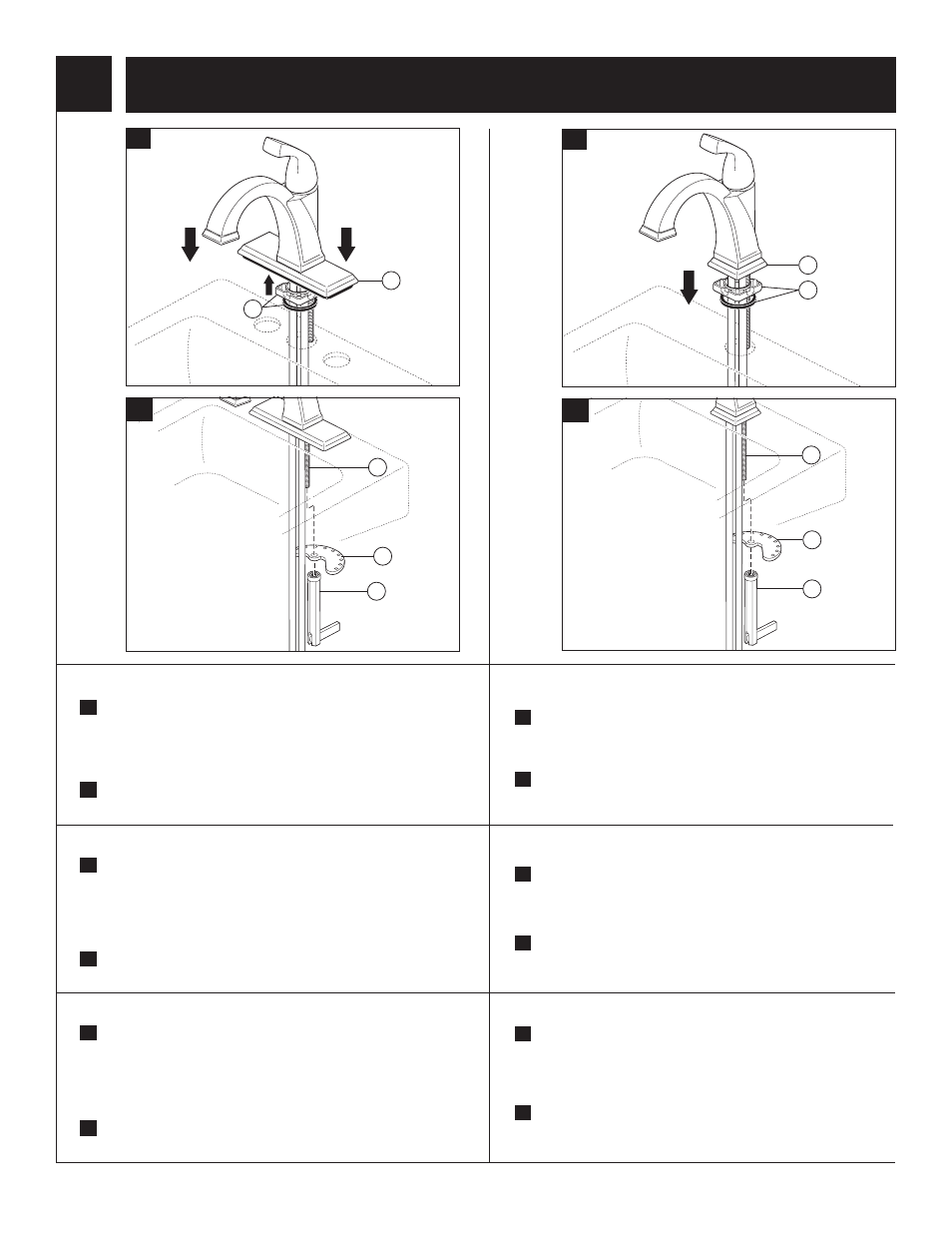

A. Slide escutcheon (1) and spacer with round gasket (2) up over
tubes and mounting stud. Position spacer and gasket under
escutcheon. Slide tubes down through mounting hole and
position faucet assembly on sink. Option: If surface is uneven,
use silicone under the gasket.
B. Place metal bracket (3) over mounting stud (4) under sink.
Secure with mounting nut / wrench (5).
For Three Hole Installation:
A. Slide single hole escutcheon (1) and spacer with round gasket
(2) up over tubes and mounting stud. Slide tubes down through
mounting hole and position faucet assembly on sink. Option: If
surface is uneven, use silicone under the gasket.
B. Place metal bracket (3) over mounting stud (4) under sink.
Secure with mounting nut / wrench (5).
For Single Hole Installation:
Model 551-DST / Modelo 551-DST / Modèle 551-DST
1
2
1
2
3
B.
3
5
4
4
5
B.
A. Deslice la chapa de cubierta (1) y el separador con el empaque
redondo (2) sobre los tubos y el perno de instalación. Coloque el
separador y los empaques por debajo de la chapa de cubierta.
Deslice los tubos hacia abajo por el orificio de instalación y
coloque el ensamble de la llave de agua en el lavamanos.
Opción: Si la superficie está desnivelada, use silicón por
debajo del empaque.
B. Coloque el soporte de metal (3) sobre la tuerca de instalación (4) por deba-
jo del lavamanos. Fije con la tuerca de instalación/llave de tuercas (5).
Para Instalaciones de Tres Orificios:
A.
Deslice la chapa de cubierta para un orificio (1) y el separador
con el empaque redondo (2) sobre los tubos y el perno de insta-
lación. Coloque el ensamble de la llave de agua en el lavamanos.
Opción: Si la superficie está desnivelada, use silicón por
debajo del empaque.
B.
Coloque el soporte de metal (3) sobre la tuerca de instalación (4)
por debajo del lavamanos. Fije con la tuerca de instalación/llave de
tuercas (5).
Para Instalaciones en Un Orificio:
A. Glissez la plaque de finition (1) et la pièce d’espacement avec le
joint rond (2) vers le haut sur les tubes et le goujon de montage.
Ajustez la pièce d’espacement et les joints sous la plaque de fini-
tion. Par-dessus, introduisez les tubes dans le trou de montage et
placez le robinet sur l’appareil sanitaire. Facultatif : Si la surface
est inégale, appliquez du composé d’étanchéité à la silicone
sous le joint.
B. Placez le support en métal (3) sur le goujon de montage (4) sous l’appareil
sanitaire. Fixez le robinet à l’aide de l’écrou de montage et la clé (5).
Installation dans trois trous :
A. Glissez la plaque de finition à un trou (1) et la pièce
d’espacement avec le joint rond (2) vers le haut sur les tubes et
le goujon de montage. Placez le robinet sur l’appareil sanitaire.
Facultatif : Si la surface est inégale, appliquez du composé
d’étanchéité à la silicone sous le joint.
B. Placez le support en métal (3) sur le goujon de montage (4) sous
l’appareil sanitaire. Fixez le robinet à l’aide de l’écrou de montage et
la clé (5).
Installation dans un trou :
