53924 Rev. C

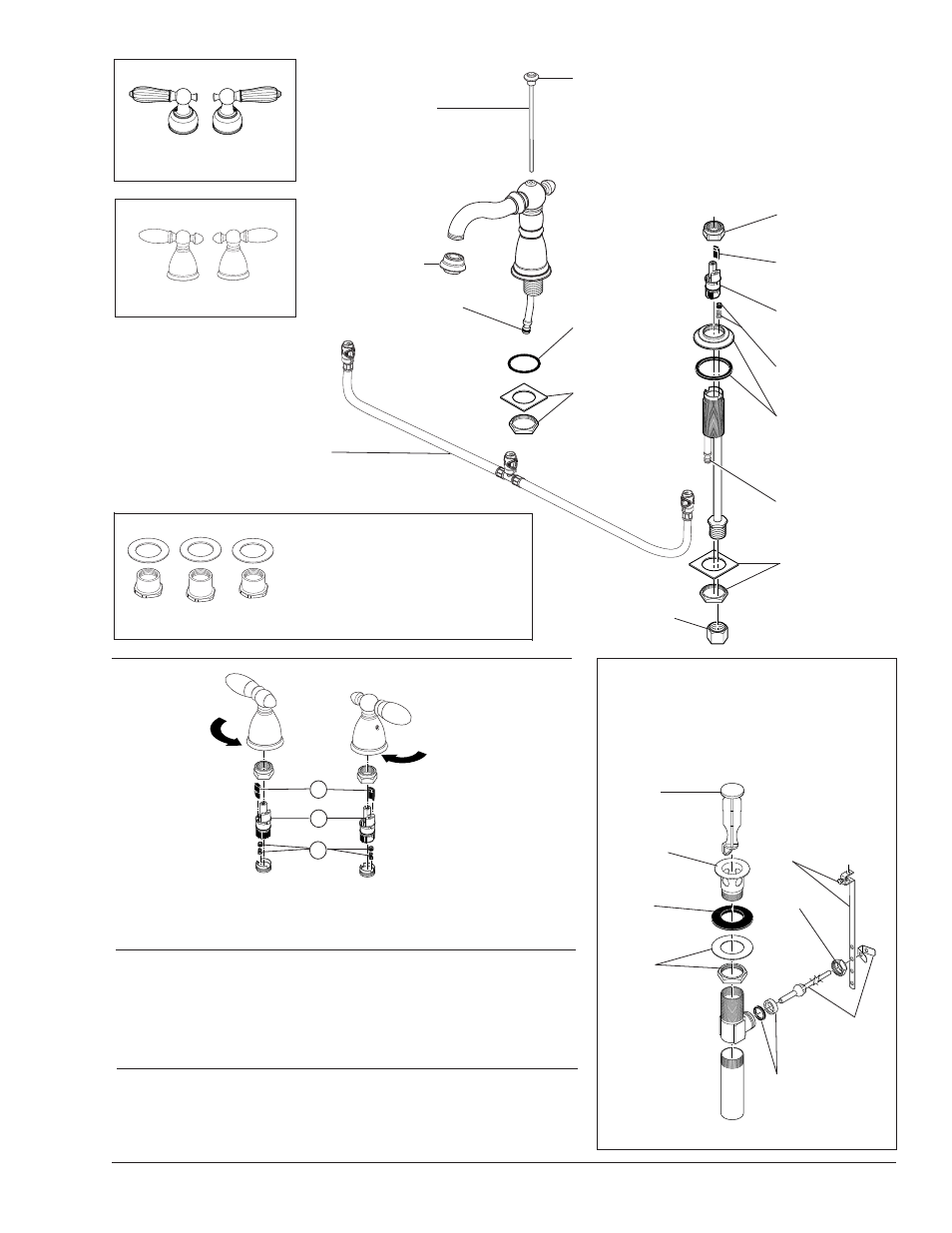

RP26533▲ Metal Pop-Up Assembly Less Lift Rod
RP26533▲ Ensamble de Metal del Desagüe
Automático Sin la Barra de Alzar
Renvoi Mécanique en Métal RP26533▲ Sans la
Tige de Manoeuvre
RP5648▲
Stopper
Tapón
Bonde
RP6140
Nut & Washer
Tuerca y Arandela/
Roldana
Écrou et Rondelle
RP23060▲
Flange
Reborde
Collerette
RP6142
Gasket
Empaque
Joint
RP12516
Strap & Screw
Barra Chata y Tornillo
Feuillard et Vis
RP6132
Nut
Tuerca
Écrou
RP12517
Horizontal Rod & Clip
Barra Horizontal
y Gancho
Tige Horizontale
et Agrafe
RP6130
Pivot Seat & Gasket
Asiento de Pivote y Empaque
Joint et Siège du Pivot
Contact your distributor for handle
and accent options/finishes.
Comuníquese con su distribuidor
para obtener opciones en el tipo de
manija y detalles acabados.
Pour obtenir des renseignements
sur les poignées, les garnitures
et les finis livrables, veuillez
communiquer avec votre
distributeur.
H212▲
H216▲
RP4993
Seats & Springs
Asientos y Resortes
Sièges et Ressorts
RP34832▲
Base w/Gasket
Base con Empaque
Embase avec Joint
RP6060, RP6060SB
Bonnet Nuts
Bonetes/Capuchones
Chapeaux Filetés
RP24096
Stem Unit Assembly
Ensamble de la Unidad
del Vástago
Obturateurs
RP23946
Gasket
Empaque
Embase
RP5861
Coupling Nuts
Tuercas de Acoplamiento
Écrous de Raccordement
RP9519
Nuts & Washers
Tuercas y Arandelas
Écrous et Rondelles
RP6087
Nut & Washer
Tuerca y Arandela
Écrou et Rondelle
RP34352
Quick Connect Hose Assembly
Pomo de la barra de alzar
Tuyau souple à raccord rapide
RP13938
O-Ring
Anillo “O”
Joint torique
RP13938
O-Ring
Anillo “O”
Joint torique
RP34410▲
Finial
Pomo
Grain
RP53343▲
Aerator
Aireador
Aérateur RP24097
1/4 Turn Stop
Tope a un 1/4 de Giración
Butée 1/4 de Tour
5
▲ Specify Finish
▲ Especifíque el Acabado
▲ Précisez le Fini
Maintenance
If faucet leaks from spout outlet–Shut off water supplies–Replace Seats and Springs (1).*
If leak persists–Shut off water supplies–Replace Stem Unit Assembly (2).*
*Install stems (2) and 1/4 turn stops (3) correctly for proper handle rotation.
Entretien
Si le robinet fuit par la sortie du bec–coupez l’eau–puis remplacez les sièges et les ressorts (1).*
Si le robinet fuit encore–coupez l’eau–puis remplacez l’obturateur (2).*
*Installer correctement les obturateurs (2) et les butées 1/4 de tour (3) pour que les manettes
tournent dans le bon sens.
Mantenimiento
Si la llave tiene filtraciones de la pico del tubo de salida–Cierre los suministros de agua–
Reemplace los Asientos y Resortes (1).*
Si la filtración persiste–Cierre los suministros de agua–Reemplace el ensamble de la Unidad
de la Espiga (2).*
*Instale las espigas (2) y los pares (topes) a un 1/4 de giracíon (3) correctamente para obtener una
rotación debida.
1
2
3
RP49146▲
Lift Rod - 14"
Barra de Alzar - 14"
Tige de Manoeuvre - 14 po
Available thick deck mounting kit RP10612
adds 1" to maximum deck thickness.
Juego de piezas RP10612 disponible para
superficies más gruesas le agrega 1" al
grosor máximo de la superficie de instalación.
Le kit de montage sur surface épaisse
RP10612 disponible ajoute un 1 po à
l’épaisseur maximale de la surface.
