MAINTENANCE
SHUT OFF WATER SUPPLIES BEFORE SERVICING VALVE
ASSEMBLY

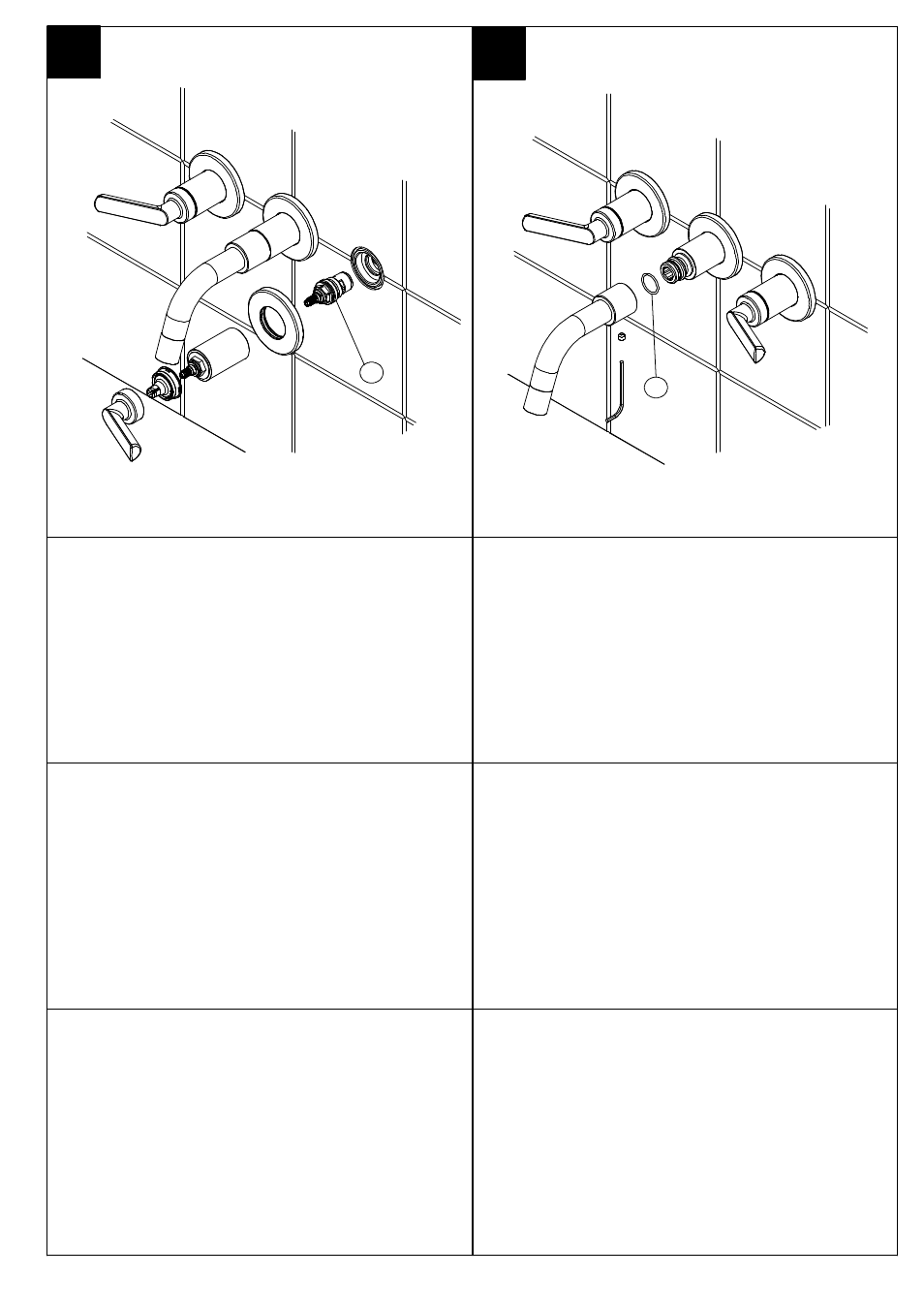

If faucet leaks out of spout or under handle -- replace valve cartridge. (1).
Pull off handle.
Remove blue / red plastic insert.
Remove escutcheon, if necessary.
Unscrew handle base, 17 mm Hex.
Unscrew and replace valve cartridge, 19 mm Hex.
Assemble in reverse order.
Line up handles, with valves in closed position, before pushing handles into
place.
MAINTENANCE
If faucet leaks at base of spout -- replace O--ring. (2).
Unscrew the set screw underneath spout, by using a 3 mm Allen key.
Pull off spout.
Replace O--ring on spout shank.
Assemble in reverse order.
2
1
MANTENIMIENTO
CIERRE LAS VÁLVULAS DE ENTRADA ANTES DE
PROCEDER CON LA REPARACIÒN.
Si el agua se está filtrando por e caño o por debajo de la manija-- reemplace el
cartucho de la válvula (1).
Retire la manija.
Quite el indicador plástico azul / rojo
Si es necesario, quite el escudete.
Destornille la base de la manija, 17 mm Hex.
Destornille y reemplace el cartucho de la válvula, 19 mm Hex.
Ensamble en orden inverso.
Alínie las manijas, con las válvulas en la posición cerrada, antes de presionar
las manijas en su sitio.
MANTENIMIENTO
Si el agua se filtra en la base del caño– reemplace el anillo--O. (2).
Destornille los tornillos de presión debajo del caño, usando una
llave Allen de 3 mm.
Remueva el tubo de salida. Reemplace el anillo--O en la espiga.
Ensamble en orden inverso.
ENTRETIEN
FERMEZ L’ARRIVÉE D’EAU AVANT DE RÉPARER LES
SOUPAPES
Si le mélangeur fuit par le bec ou sous la manette – remplacez la cartouche de
la soupape. (1)
Tirez sur la manette.
Retirez l’indicateur de plastique bleu ou rouge.
Enlevez la rosace, au besoin.
Dévissez l’embase de la manette. Clй а molette, 17 mm.
Dévissez et remplacez la cartouche. Clй а molette, 19 mm.
Procédez dans l’ordre inverse pour remonter.
Alignez les manettes sur les soupapes fermées avant de les caler en place.
ENTRETIEN -- BEC
Si le mélangeur fuit à la base du bec -- remplacez le joint torique. (2).
Dévissez la vis d’arrêt située sous le bec à l’aide d’une clé hexagonale de
3 mm.
Tirez pour dégager le bec.
Remplacez le joint torique sur le manchon du bec.
Procédez dans l’ordre inverse pour remonter.
