temperatura e 0°C e
100°C
Cabo do sensor: Fibra de vidro isolado,
de 1,20 m de
comprimento
5. Utilização
• Conectar o sensor de termolelemento na caixa
do sensor e encostar no ponto de medição.
• Esperar o equilíbrio de temperatura e ler o
resultado da medição.
6. Aplicações
Medições até a faixa de temperaturas mais baixas
em gases liquefeitos.
Medições de temperatura em pontos de difícil
acesso em montagens experimentais favorecidas
pelo comprimento da sonda de 1,20m e do
diâmetro reduzido de 1,5 mm.
Medições em intervalos aquecidos de chamas sem
a destruição da ponta do sensor.
7. Exemplo de experiência
Comprovação da lei de resfriamento de Newton

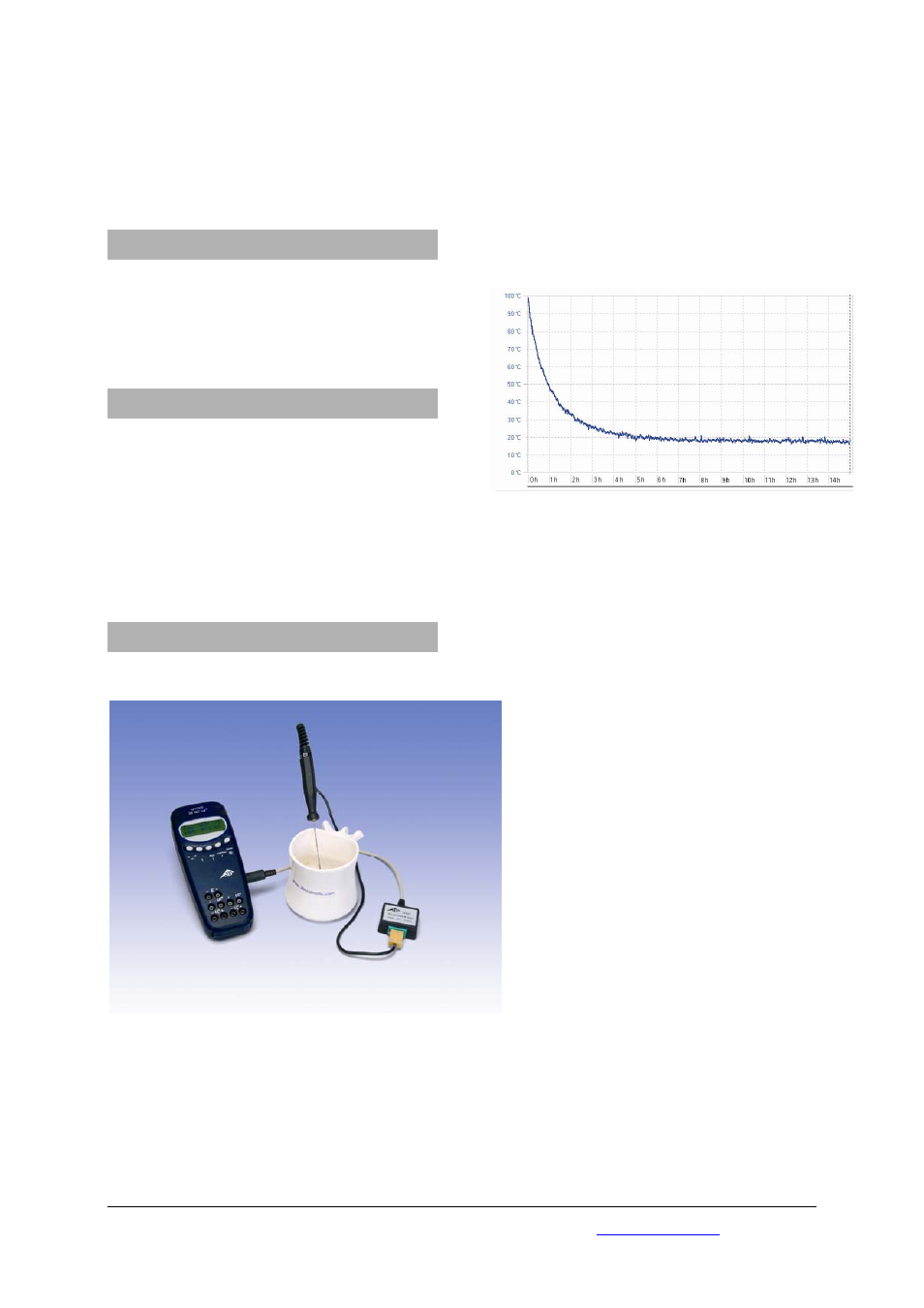

Fig. 1: Comprovação da lei de resfriamento de Newton
Na experiência é utilizado o sensor de imersão do
tipo K, U11854:
• Conectar um ao outro os aparelhos conforme a
montagem seguinte, ligar a interface 3B NETlog
e esperar a identificação automática do sensor.
• Preparar a detecção da medição na interface
por um período de 10 horas, isto é, ajustar a
cada 0,36s um valor para o total de 100.000
valores.
• Encher o recipiente até o meio
aproximadamente com água em ebulição
(aprox. 100°C).
• A seguir, iniciar a detecção da medição e, após
o encerramento da experiência, representar a
curva de resfriamento graficamente:
Fig.2: Redução da temperatura em relação ao tempo
