3B SCIENTIFIC® PHYSICS
1
Rueda de Maxwell U8408305
Instrucciones de uso
06/09 SP

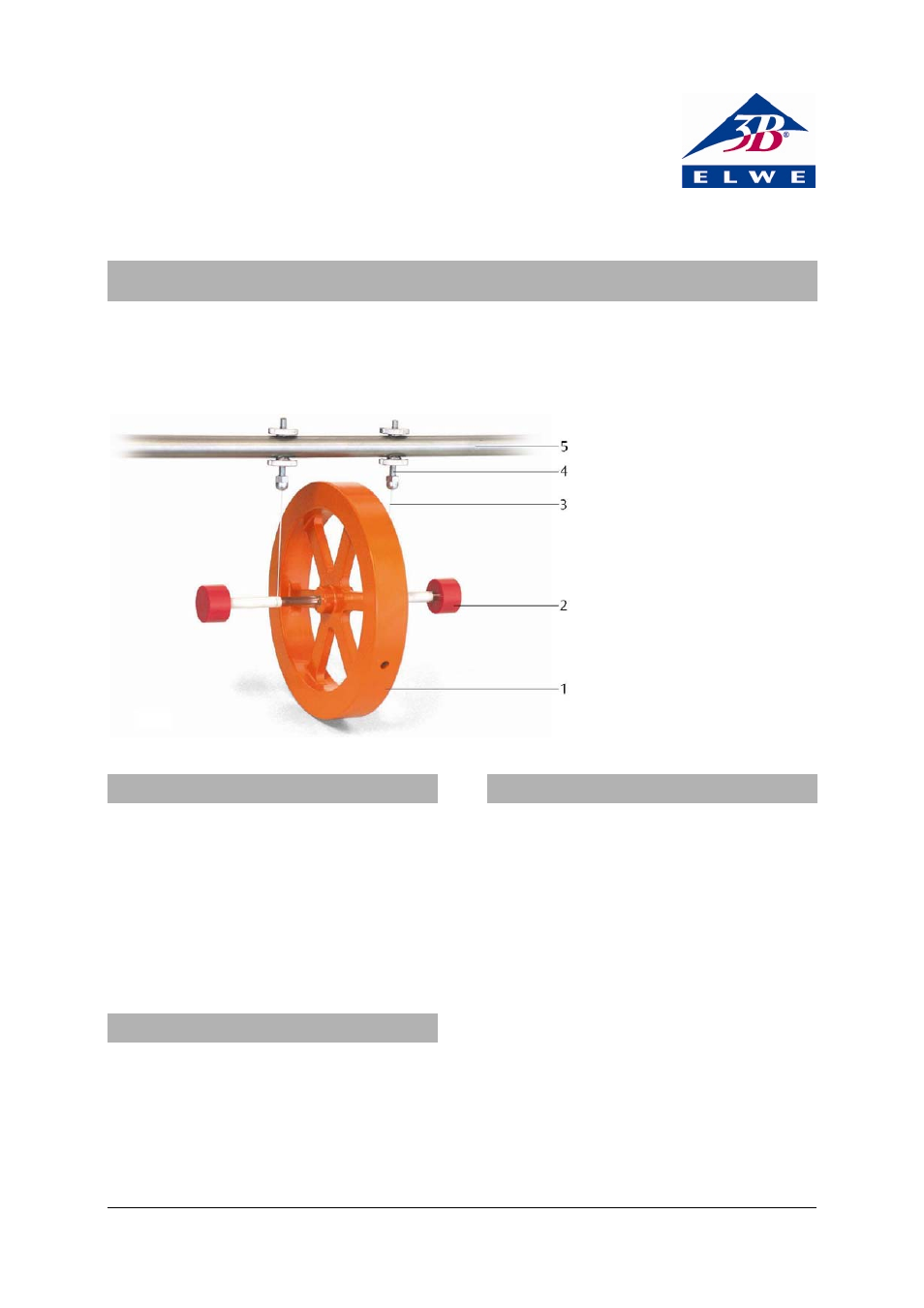

1 Rueda de Maxwell
2 Caperuza de eje
3 Hilo
4 Soporte con tornillos de ajuste
5 Varilla para colgar
1. Descripción
La rueda de Maxwell sirve para la demostración de
la transformación de la energía potencial en
energía cinética y viceversa.
La rueda se cuelga de dos hilos fijos en un marco
soporte. Los tornillos de ajuste en el marco soporte
sirven para ajustar la rueda en la horizontal. Dos
caperuzas en los extremos del eje de la rueda
evitan un escape de la rueda en los movimientos
de bajada y subida.
2. Datos técnicos
Diámetro de la rueda: 130 mm
Masa de la rueda: 470 g
Momento de inercia: 10 kg cm²
Varilla para colgar: 370 mm x 12 mm Ø
3. Manejo
Para el montaje de la rueda de Maxwell se
requieren adicionalmente los siguientes aparatos:
1 Pie soporte en forma de H U8611130
2 Varillas soporte, 1000 mm U15004
2 Nueces universales U13255
• Se monta el material de soporte según la Fig. 1
• Se fija en la varilla transversal el soporte de la
rueda de Maxwell.
• Por medio de los tornillos de ajuste se orienta
la rueda para que su eje quede horizontal.
• Se lleva la rueda hacia arriba enrollando el
hilo en el eje. Se debe tener en cuenta que la
rueda esté orientada horizontalmente. Si es
necesario se vuelve a ajustar el hilo arriba..
• Se libera la rueda cuando se encuentre en la
posición más alta.
