3B SCIENTIFIC® PHYSICS
1
Roda de Maxwell U8408305
Instruções para o uso
06/09 SP

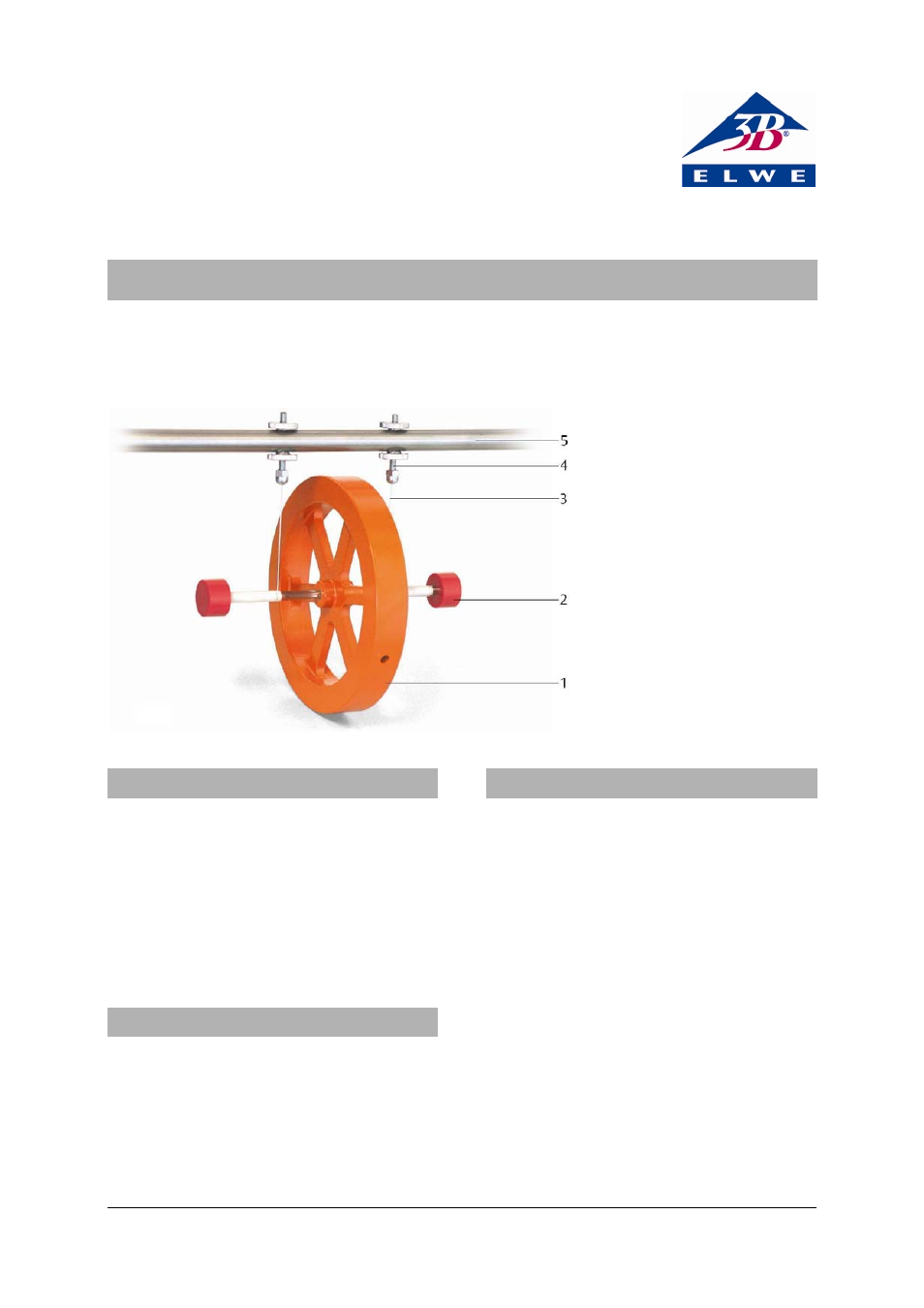

1 Roda de Maxwell
2 Anteparo
3 Fio
4 Suporte com parafusos de
ajuste
5 Barra de suspensão
1. Descrição
A roda de Maxwell serve para a demonstração da
conversão de energia cinética em energia potencial
e vice-versa.
A roda é suspensa num quadro de sustentação por
dois fios. Os parafusos de ajuste nos suportes
servem para o alinhamento horizontal da roda.
Duas tampas na ponta dos eixos impedem a saída
de uma roda durante o movimento de subida e de
descida.
2. Dados técnicos
Diâmetro da roda: 130 mm
Massa da roda: 470 g
Momento de inércia: 10 kg cm²
Barra de suspensão: 370 mm x 12 mm Ø
3. Utilização
Para a montagem da roda de Maxwell são
necessários adicionalmente os seguintes aparelhos:
1 pé de apoio em forma de H U8611130
2 varas de apoio, 1000 mm U15004
2 mangas universais U13255
• Montar o material de sustentação conforme a
fig. 1.
• Fixar o suporte da roda de Maxwell na barra
transversal.
• Utilizando os parafusos de ajuste, alinhar a
posição da roda de maneira que o eixo se
posicione horizontalmente.
• Colocar a roda lentamente para cima
enrolando os fios sobre o eixo. Prestar atenção
ao alinhamento horizontal da roda. Se for
necessário reajustar os fios.
• Lançar a roda quando esta estiver na sua
posição mais alta.
