Microscopio didattico monoculare, modello 200 U30700
Istruzioni d’uso
10/07 ALF

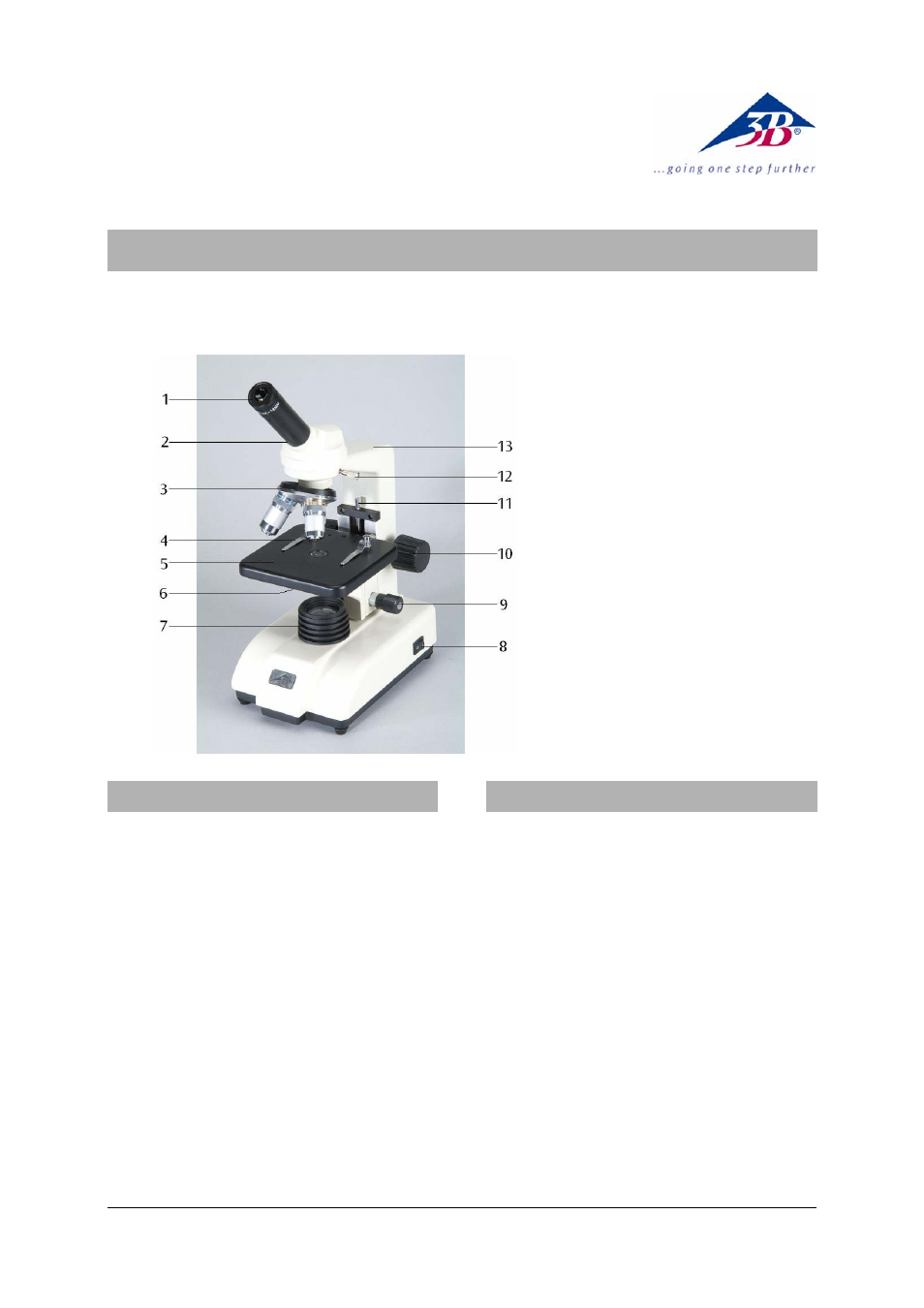

1 Oculare
2 Tubo
3 Revolver
portaobiettivi
4 Pinzette per il preparato
5 Tavolino portaoggetti
6 Condensatore con diaframma
a iride e portafiltri
7 Illuminazione
8 Interruttore di rete
9 Manopola per regolazione
micrometrica
10 Manopola per regolazione
macrometrica
11 Vite di arresto del tavolino
12 Vite di fissaggio della testata
del microscopio
13 Stativo
1. Norme di sicurezza
• L’allacciamento elettrico del microscopio può
essere effettuato solo ad una presa collegata a
terra.
• Prima di effettuare lavori di cura o manuten-
zione è necessario staccare sempre la spina.
• Il microscopio non deve entrare in contatto
con sostanze liquide.
• Non sottoporre il microscopio a sollecitazioni
meccaniche.
• Non toccare con le dita le parti ottiche del
microscopio.
• Non impiegare detergenti o soluzioni aggressi-
ve per la pulizia del microscopio.
• Non separare gli obiettivi e gli oculari per effet-
tuarne la pulizia.
• In caso di danneggiamento o di difetti del
microscopio non cercare di effettuare la ripa-
razione autonomamente.
2. Descrizione, dati
Il microscopio didattico monoculare consente
l’osservazione bidimensionale di oggetti (sezioni
sottili di piante o animali) con ingrandimento da
40 a 400 volte.
Il microscopio U30700-115 è progettato per una
tensione di rete di 115 V (±10 %), U30700-230 per
230 V (±10 %).
Stativo: Robusto stativo completamente in metal-
lo, braccio dello stativo fissato saldamente alla
base; messa a fuoco attraverso manopole per rego-
lazione macrometrica e micrometrica separate
poste ai lati dello stativo, azionate mediante un
ingranaggio a cremagliera con dentatura a coda di
rondine; battuta regolabile per la protezione del
portaoggetti e degli obiettivi
Tubo: Tubo monoculare inclinato a 45°, testata del
microscopio girevole a 360°
Oculare: Oculare grande campo WF 10x18 mm
