3B SCIENTIFIC ® PHYSICS
1
Microscope monoculaire collège, modèle 200 U30700
Instructions d’utilisation
10/07 ALF

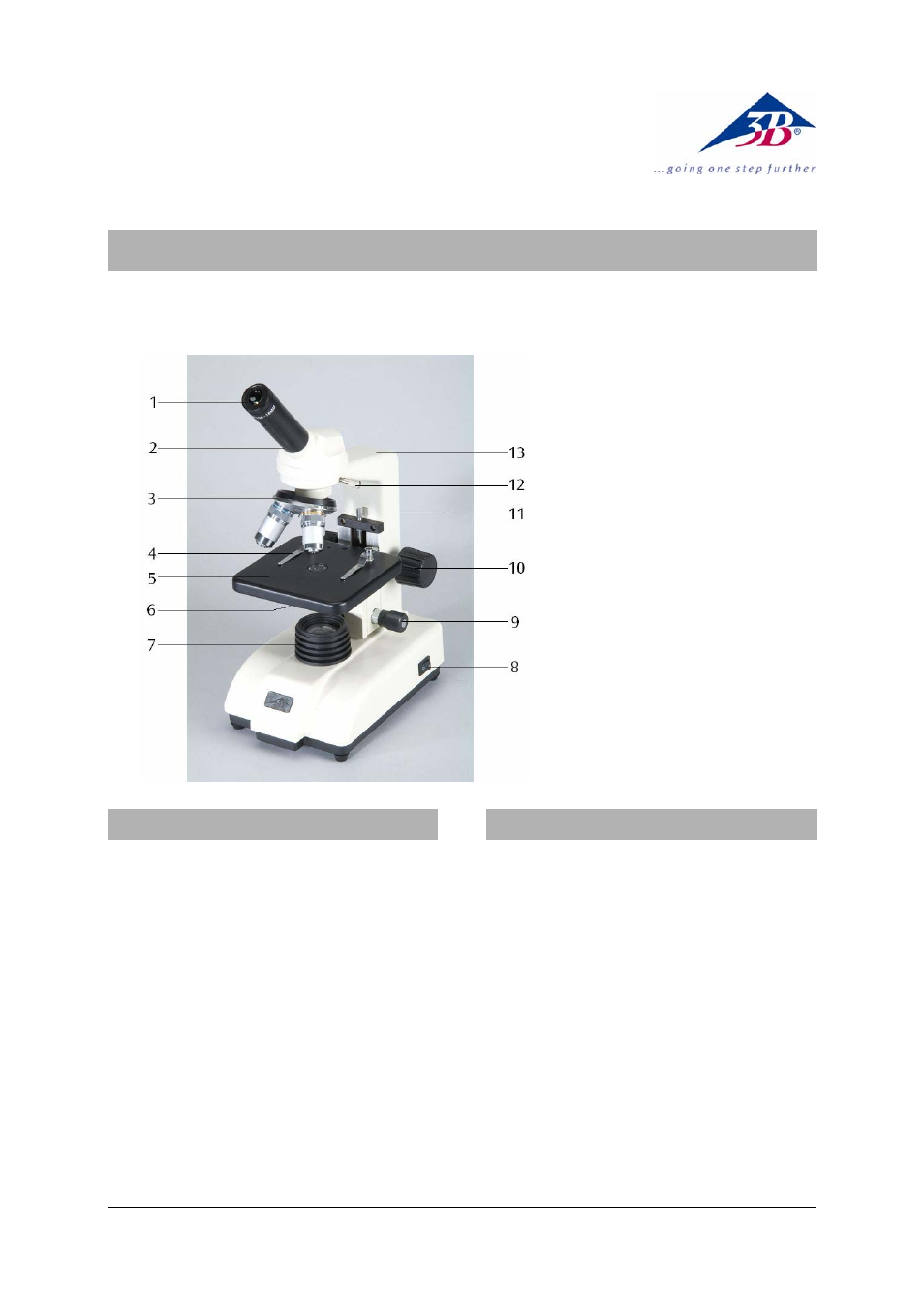

1 Oculaire
2 Tube
3 Revolver avec objectifs
4 Valets de fixation
5 Platine
6 Condenseur avec diaphragme
à iris et porte-filtre
7 Module de la lampe
8 Interrupteur
secteur
9 Bouton pour mise au point
précise
10 Bouton pour mise au point
rapide
11 Vis de serrage de la table
12 Vis de fixation de la tête du
microscope
13 Support
1. Consignes de sécurité
• Ne brancher le microscope qu’à des prises de
courant mises à la terre.
• Avant d’effectuer des travaux d’entretien et de
maintenance, retirer toujours la fiche secteur.
• Le microscope ne doit jamais entrer en contact
avec des liquides.
• Ne jamais exposer le microscope à des
contraintes mécaniques.
• Ne pas toucher les parties optiques du micros-
cope avec les doigts.
• Pour le nettoyage du microscope, ne pas utili-
ser de nettoyants ni de solvants agressifs.
• Pour le nettoyage, ne pas démonter les objec-
tifs ni les oculaires.
• En cas d’endommagement ou de défaut, ne pas
réparer soi-même le microscope.
2. Description, caractéristiques techniques
Le microscope monoculaire collège permet
d’observer des objets en deux dimensions (coupes
fines de plantes ou d’animaux) avec un agrandis-
sement 40 à 400x.
Le microscope U30700-115 est prévue pour une
tension secteur de 115 V (±10 %) et l'alimentation
U30700-230 pour une tension secteur de 230 V
(±10 %).
Support : Bâti support entièrement métallique.
Grande robustesse. Mise au point rapide par pi-
gnon/crémaillère avec échappement, fine par vis
micrométrique séparée. Butée de protection
Tube : Observation monoculaire inclinée 45°, tête
orientable à 360°
Oculaire : Oculaire à grand champ WF10 x 18 mm
Objectifs : Tourelle revolver avec 3 objectifs achro-
matiques 4x / 0,10, 10x / 0,25, 40x / 0,65 (avec
