4. Bedienung

Zusätzlich erforderlich:

Stimmgabeln
• Saite auf das Monochord aufziehen. Dazu die

Saite mit dem Metallröhrchen in den Schlitz
am linken Ende des Gerätes einhängen und
das freie Ende durch den Wirbel stecken (Fig.
1).

• Durch Anziehen des Wirbels die Saite unter

Verwendung einer Stimmgabel stimmen und
Wirbel mit der Flügelschraube fixieren.

• Saite durch Zupfen oder Streichen mit einem

Bogen in Schwingung versetzen.

• Gewünschte Saitenlänge durch vorsichtiges

Verschieben des Steges einstellen und auf der
Skala ablesen (Fig. 3).

• Zur Veränderung der Spannung der Saite die

Flügelschraube leicht lockern und mit der
Rändelschraube die Saitenspannung einstel-
len. Dann die Flügelschraube wieder fest an-
ziehen.

• Zur Bestimmung der Saitenspannung den

Kraftmesser auf das Monochord aufstecken
und das Ende der Saite in den Schlitz des
Kraftmessers einhängen (Fig. 2).

Eine Dur-Tonleiter ergibt sich aus folgenden Verhältnissen der Saitenlängen:

Bezeichnung der Töne

Frequenzverhältnisse

Grundton : höhererTon

Intervall

Verhältnis der Saitenlänge

Grundton : höhererTon

C : C

C : D

C : E

C : F

C : G

C : A

C : H

C : C`

C : G`

C : C``

C : E``

C : G``

1 : 1

8 : 9

4 : 5

3 : 4

2 : 3

3 : 5

8 : 15

1 : 2

1 : 3

1 : 4

1 : 5

1 : 6

Prime

Sekunde

Große Terz

Quarte

Quinte

Große Quinte

Große Septime

Oktave

1 : 1

9 : 8

5 : 4

4 : 3

3 : 2

5 : 3

15 : 8

2 : 1

3 : 1

4 : 1

5 : 1

6 : 1

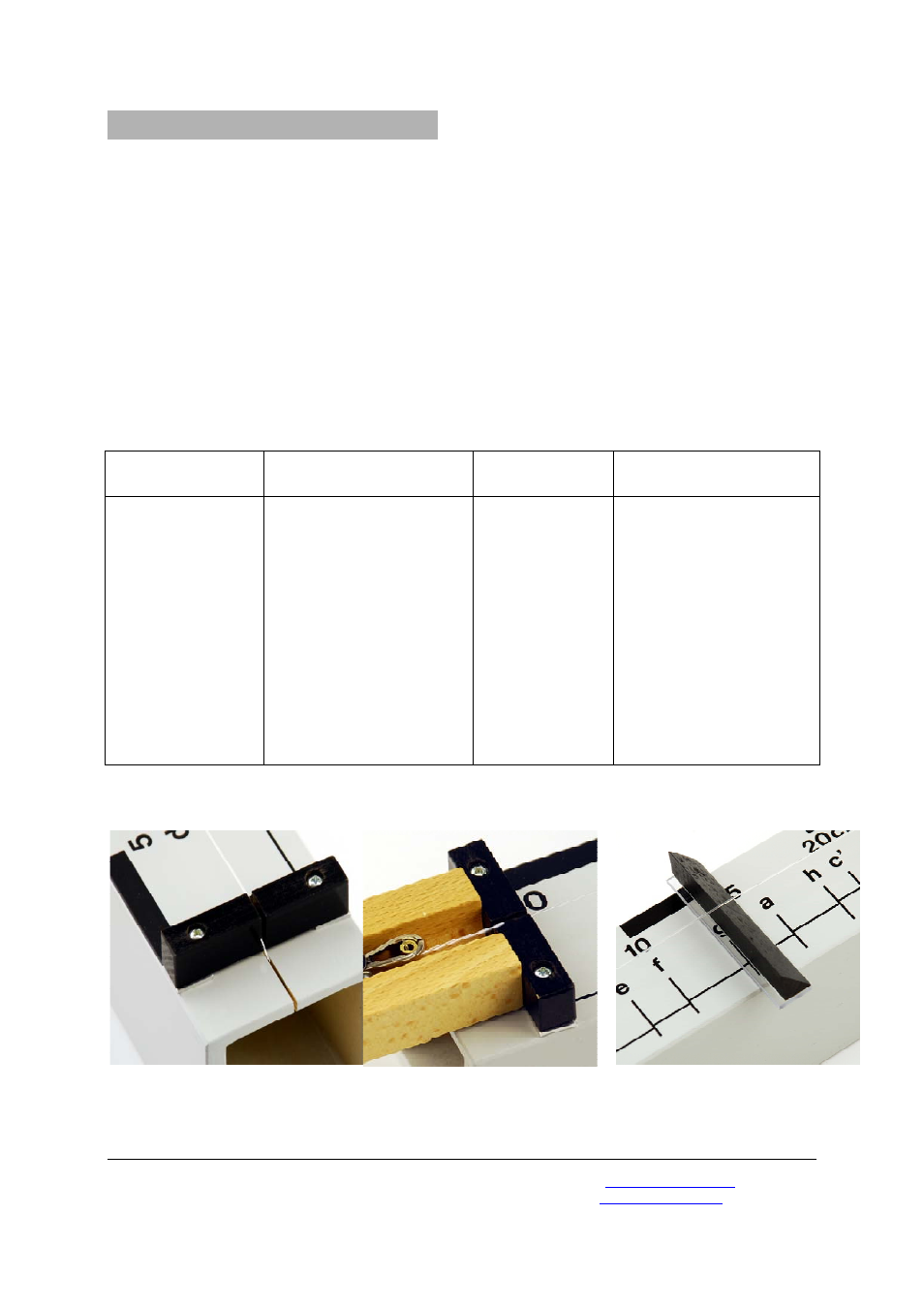

Fig 1

Fig. 2

Fig. 3
