3B SCIENTIFIC ® PHYSICS
1
Microscopio monoculare modello 500 con dispositivo di polarizza-
zione U30720
Istruzioni d’uso
08/08 ALF

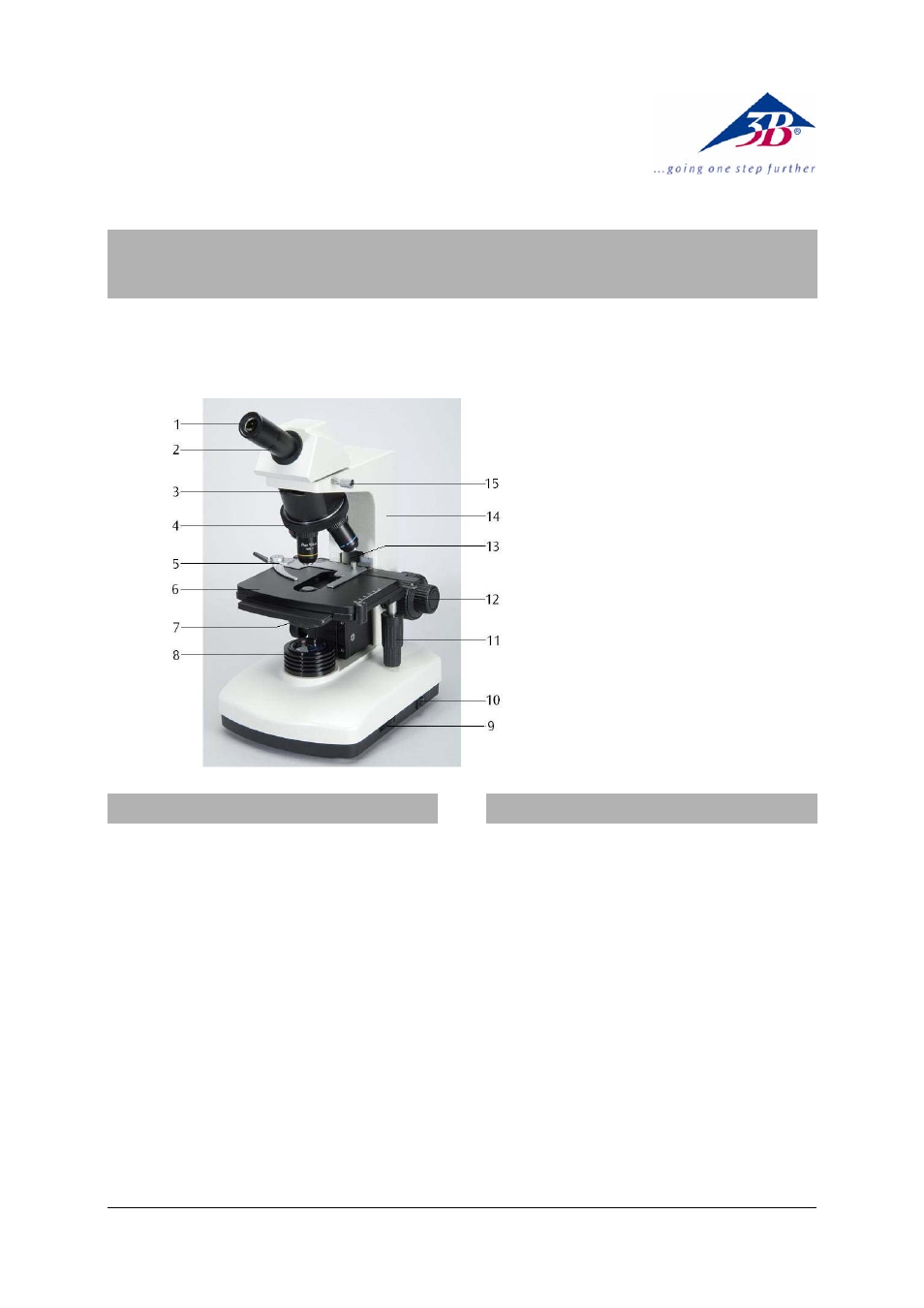

1 Oculare
2 Tubo
3 Fessura per il montaggio del-
l'analizzatore
4 Revolver portaobiettivi
5 Guida per oggetti
6 Tavolino
portaoggetti
7 Condensatore con diaframma
a iride e portafiltri
8 Illuminazione
9 Regolatore
d’illuminazione
10 Interruttore di rete
11 Azionamento coassiale del
tavolino portaoggetti
12 Regolazione macrometrica e
micrometrica con freno di ar-
resto
13 Vite di arresto del tavolino
14 Stativo
15 Vite di fissaggio della testata
del microscopio
1. Norme di sicurezza
• L’allacciamento elettrico del microscopio può
essere effettuato solo ad una presa collegata a
terra.
• Prima di effettuare lavori di cura o manuten-
zione è necessario staccare sempre la spina.
• Il microscopio non deve entrare in contatto
con sostanze liquide.
• Non sottoporre il microscopio a sollecitazioni
meccaniche.
• Non toccare con le dita le parti ottiche del
microscopio.
• Non impiegare detergenti o soluzioni aggressi-
ve per la pulizia del microscopio.
• Non separare gli obiettivi e gli oculari per effet-
tuarne la pulizia.
• In caso di danneggiamento o di difetti del
microscopio non cercare di effettuare la ripa-
razione autonomamente.
2. Descrizione, dati
Il microscopio monoculare consente l’osservazione
bidimensionale di oggetti (sezioni sottili di piante o
animali) con ingrandimento da 40 a 1500 volte.
Equipaggiato con un dispositivo di polarizzazione.
Stativo: Robusto stativo completamente in metal-
lo, braccio dello stativo fissato saldamente alla
base; messa a fuoco attraverso manopole coassiali
per regolazione macrometrica e micrometrica
separate poste ai lati dello stativo con cuscinetto a
sfere e freno di arresto; battuta regolabile per la
protezione del portaoggetti e degli obiettivi. Campo
di messa fuoco: 15 mm; suddivisione della messa a
fuoco micrometrica: 0,002 mm
Tubo: Tubo monoculare inclinato a 30°, testata del
microscopio girevole a 360°
Dispositivo di polarizzazione: Polarizzatore e
analizzatore
Oculare: Oculare grande campo WF 10x 18 mm e
15x 13 mm
