Instrucciones de uso

3B SCIENTIFIC® PHYSICS

U14320 Recipiente de fondo plano con tres tubos de vidrio

1/03 ALF

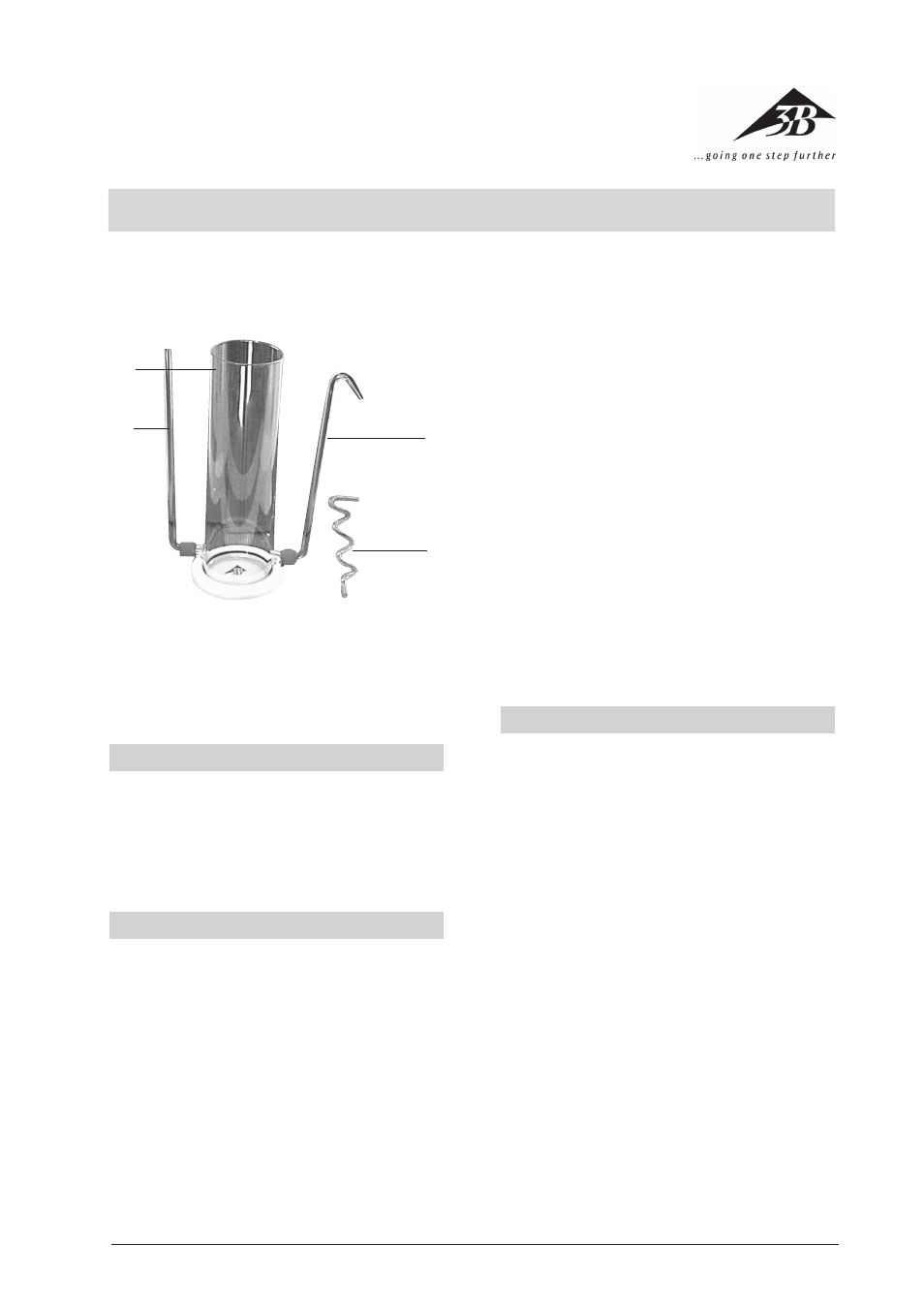

1

1

Recipiente de fondo plano

2

Tubos de vidrio

3

Tubo de rebose

®

El recipiente de fondo plano con tres tubos de vidrio
sirve para la demostración del nivel de agua en vasos
comunicantes, pero es también apto, como recipiente
de rebose, para la determinación del volumen y la den-
sidad de los cuerpos sólidos.

1. Aviso de seguridad

• Trate con cuidado las piezas de cristal. ¡Peligro de

que se quiebren y ocasionen heridas!

• No someta el equipo a ninguna carga mecánica.

• Tenga cuidado al intercambiar los tubos de vidrio.

• Cuando use agua coloreada, tenga cuidado de que,

por ejemplo, no salpique la ropa.

2. Descripción, datos técnicos

El recipiente de fondo plano consta de un cilindro de
vidrio montado sobre una base de plástico. En la parte
inferior se encuentran dos aberturas de salida con
atornilladuras GL para el alojamiento de dos tubos de
vidrio de diferente forma, o del racor con tapón
roscado, y del tubo de rebose.

Altura:

aprox. 300 mm

Diámetro:

90 mm

Diámetro de los tubos:

10 mm

Atornilladuras:

GL-17

2.1 Volumen de suministro
1 Recipiente de fondo plano con soporte base de plástico

2 tubos de cristal de diferente diseño
1 tubo de rebose con abertura de goteo
1 racor con tapón roscado

3. Servicio

• Para la experimentación se debe usar, preferente-

mente, agua coloreada.

• Para el experimento de nivel de líquidos en los va-

sos comunicantes, desatornillar las dos
atornilladuras del cilindro.

• Insertar los dos tubos de cristal de diferente dise-

ño y atornillarlos fijamente.

• Llenar de agua el cilindro hasta aproximadamente

2/3 de su volumen.

• Comprobar el nivel del agua en los tres recipientes.

• Para fines de demostración, inclinar el conjunto

hacia ambos lados y comprobar en cada caso el
nivel del líquido.

• Para el experimento de determinación del volumen

de un cuerpo sólido, insertar y atornillar fijamente
el racor con tapón roscado y el tubo de rebose con
abertura de goteo.

• Posicionar el cilindro de medición debajo de la

abertura de goteo.

• Llenar de agua el recipiente de fondo plano hasta

que ésta se derrame por el tubo de rebose.

• Verter el agua del cilindro graduado.

• Introducir en el agua el cuerpo de prueba.

• Para la determinación del volumen, leer el nivel

alcanzado por el agua en el cilindro de medición.

2

3

2

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Alemania • www.3bscientific.com • Se reservan las modificaciones técnicas
