Instructions d’utilisation
3B SCIENTIFIC® PHYSICS
U14320 Vase à trois tubes en verre
1/03 ALF
1

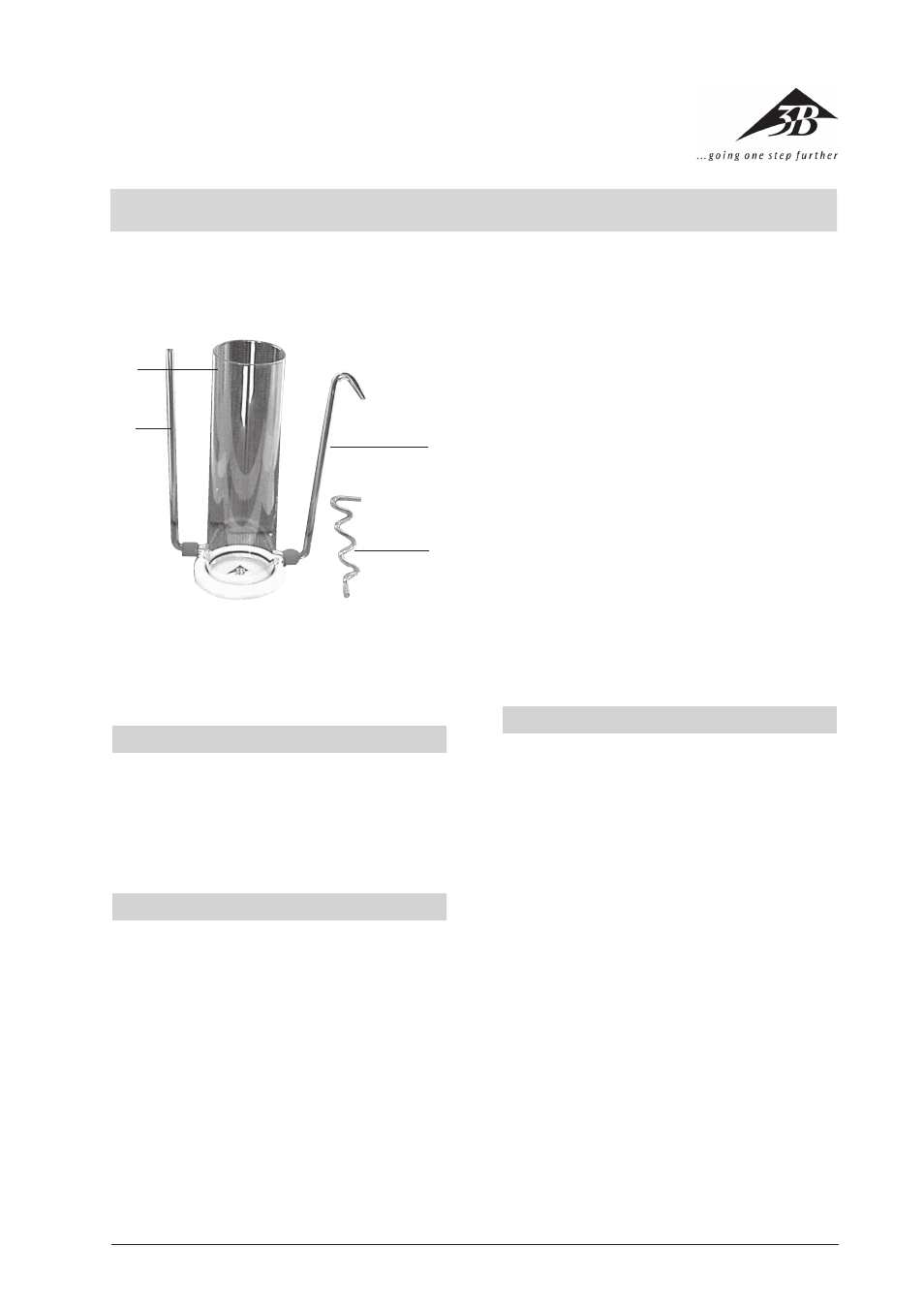

1 Vase
2 Tubes en verre
3 Trop-plein
®
Le vase avec les trois tubes en verre permet d’illustrer le
niveau d’eau dans des vases communicants, mais peut
aussi être utilisé comme réservoir de trop-plein pour
déterminer le volume et la densité de corps solides.
1. Consignes de sécurité
• Manipuler les corps en verre avec précaution. Ris-
que de cassure et ainsi de blessure !
• Ne pas exposer l’appareil à des charges mécaniques.
• Echanger les tubes en verre avec précaution.
• En cas d’utilisation d’eau colorée, veiller à ne pas
mouiller par ex. les vêtements.
2. Description, caractéristiques techniques
Le vase est constitué d’un cylindre en verre monté dans
une plaque d’assise en plastique. Au-dessous se trou-
vent deux orifices d’écoulement à vissage GL permet-
tant de loger deux tubes en verre de formes différen-
tes ou du vissage aveugle et du tube de trop-plein.
Hauteur :
env. 300 mm
Diamètre : 90 mm
Diamètre des tubes : 10 mm
Raccord à vis : GL-17
2.1 Matériel fourni
1 vase avec plaque d’assise en plastique
2 tubes en verre de formes différentes
1 tube de trop-plein avec orifice d’égouttement
1 raccord à vis aveugle
3. Manipulation
• Pour les expériences, il est recommandé d’utiliser
de l’eau colorée.
• Pour l’expérience portant sur le niveau de liquide
dans des vases communicants, desserrer les deux
raccords à vis du cylindre à pied.
• Installer et visser les deux tubes de verre de diffé-
rentes formes.
• Remplir le cylindre à pied de 2/3 d’eau.
• Vérifier le niveau d’eau dans les trois récipients.
• Aux fins de démonstration, basculer le dispositif
des deux côtés et vérifier le niveau respectif.
• Pour l’expérience destinée à déterminer le volume
de corps solides, visser le raccord aveugle et le tube
de trop-plein avec l’orifice d’égouttement.
• Placer le cylindre de mesure sous l’orifice d’égout-
tement.
• Remplir le cylindre à pied avec de l’eau, jusqu’à ce
que celle-ci s’écoule à travers le trop-plein.
• Déverser l’eau du cylindre de mesure.
• Mettre l’échantillon dans l’eau.
• Pour déterminer le volume, lire dans le cylindre
de mesure le niveau de l’eau qui a débordé.
2
3
2
