3. Dati tecnici
Collegamento pompa: 10 mm Ø
Pressione max.: 3,4 x 10 5 Pa
Dimensioni: ca. 350 x 200 x 760 mm³
4. Dotazione supplementare necessaria
1 Pompa per vuoto manuale U20500
5. Comandi
5.1 Montaggio
• Inserire con cautela il tubo di vetro nei morsetti
sulla piastra metallica e montarlo sulla piastra di
base.
• Aprire il rubinetto e riempire il serbatoio dell'olio
finché l'olio non raggiunge la zona inferiore della
scala alla pressione dell'aria normale. In questo
caso prestare attenzione al fatto che non venga
versato troppo olio, poiché altrimenti potrebbe
giungere nella pompa attraverso il collegamento
della pompa.
• Avvitare con cautela il manometro.
• Collegare la pompa manuale.
5.2 Esecuzione
• Annotare in una tabella il volume iniziale dell'aria
e la pressione visualizzata (vedere tabella 1).
• Aumentare leggermente la pressione mediante la
pompa, attendere quindi circa 1 minuti finché
l'apparecchio non raggiunge nuovamente la
temperatura ambiente.
• Inserire nella tabella pressione e volume.
• Ripetere le fasi finché non si hanno abbastanza
valori di misura.
• Rappresentare graficamente la pressione in
funzione del volume e in funzione di 1/V (vedere
figura 1 e 2)
Volume
dell'aria V, (ml)
Pressione p
(Pa x 105)
1/V (ml -1 )

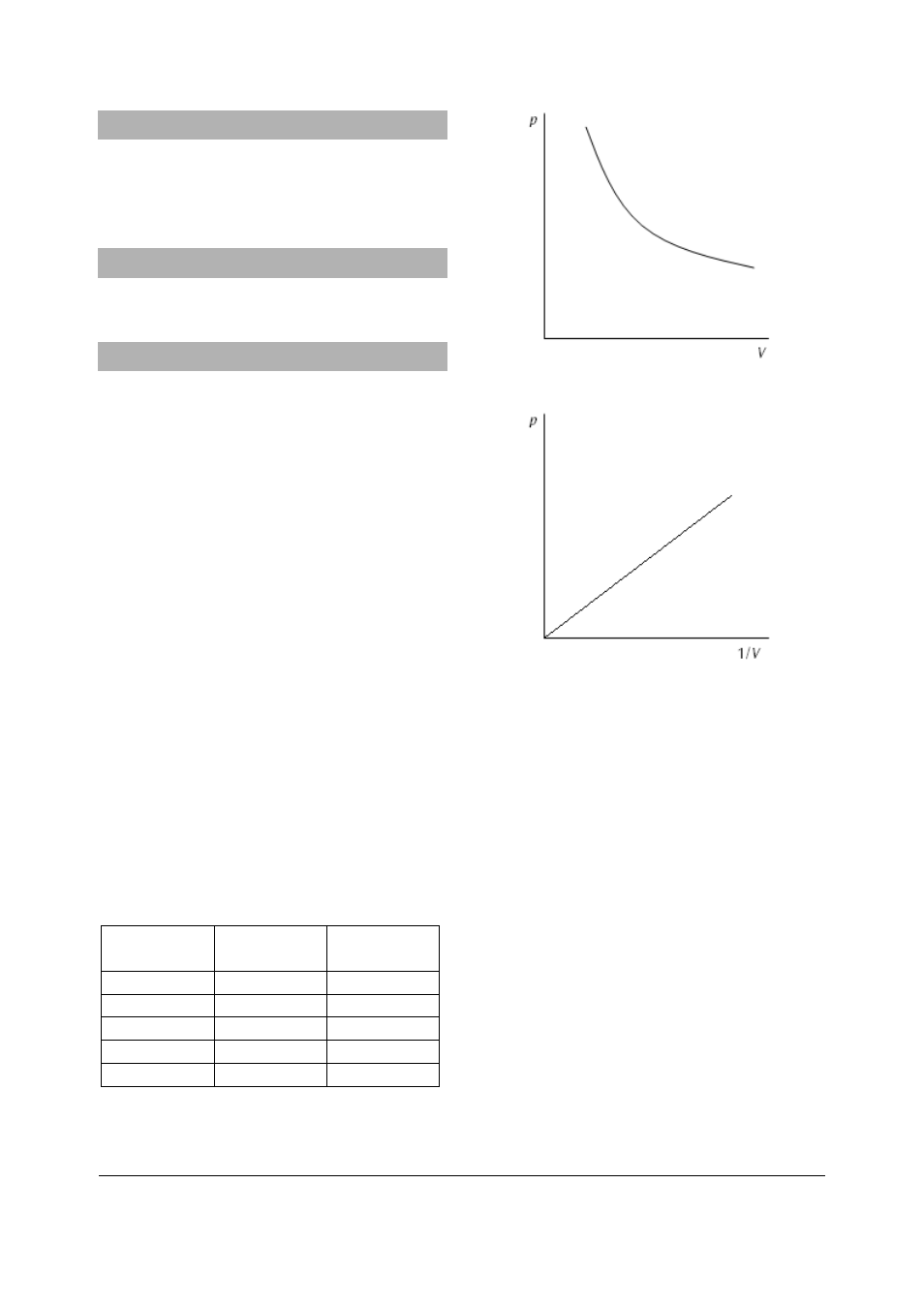

Tab. 1 Valori di misura
Fig. 1 Pressione in funzione del volume
Fig. 2 Pressione in funzione di 1/V
