Aparelho para a Lei de Boyle-Mariotte U30046
Instruções para o uso
11/08 ALF

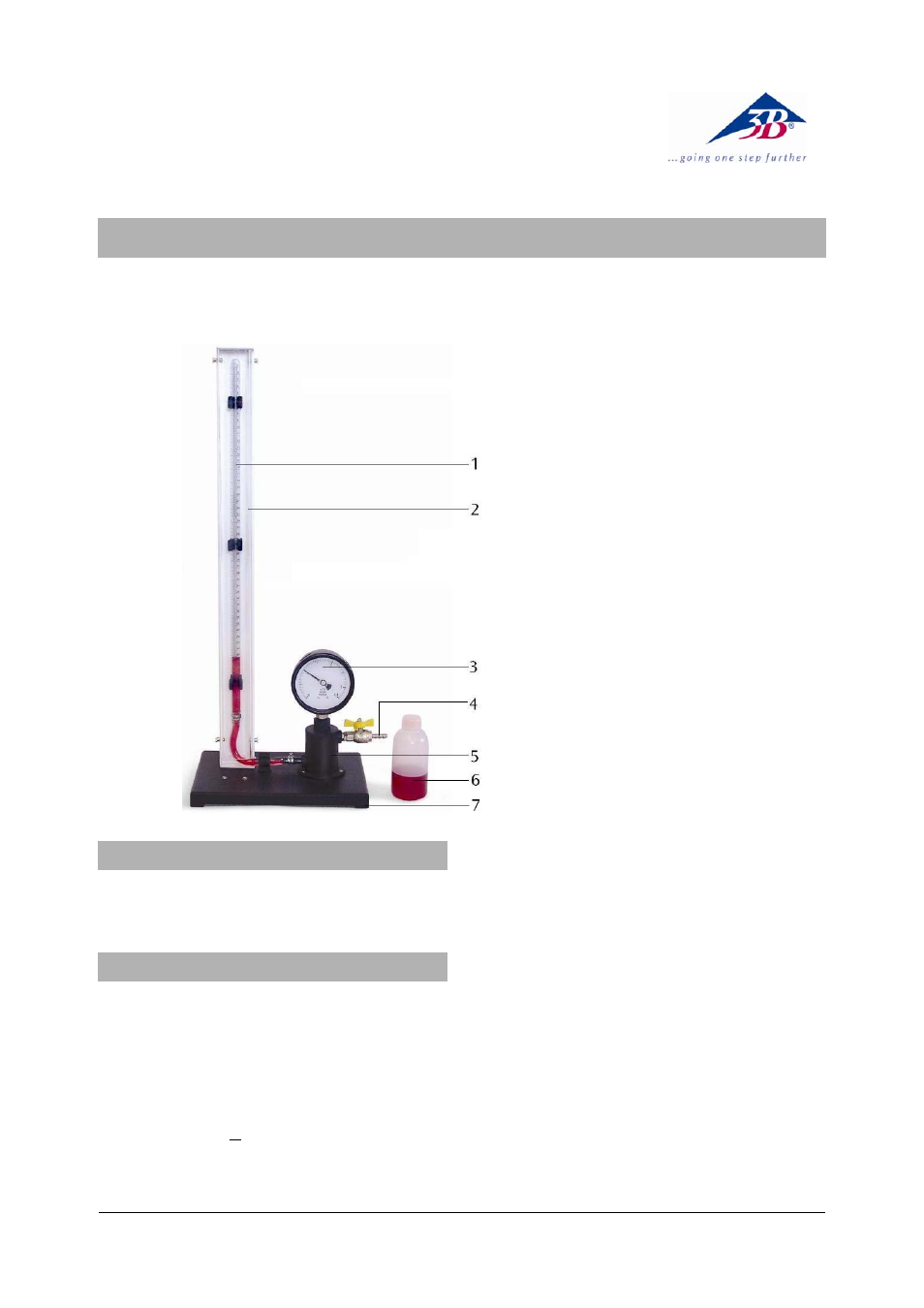

1 Tubo de vidro
2 Placa de metal
3 Manômetro
4 Torneira com conexão à bomba
5 Recipiente de reserva de óleo
6 Óleo de reposição
7 Placa base
1. Indicações de segurança
• Não aumentar a pressão acima do âmbito de
medição.
2. Descrição
O aparelho para a lei de Boyle-Mariotte serve para a
determinação experimental da dependência do
volume de gás (ar) e pressão em temperatura
constante (Lei de Boyle-Mariotte).
A lei de Boyle-Mariotte diz que numa quantidade
dada de gás mantida a uma temperatura constante, o
produto do volume V pela pressão p é constante:
k V P
= ⋅ ⇒
V
k p
1
⋅ =
O aparelho consiste de um tubo enchido com ar, de
vidro extra forte, com graduação e montado numa
placa de metal branca. Por motivos de segurança o
tubo de vidro está envolto por uma proteção
suplementar de plástico. O tubo de vidro está
conectado com um recipiente de reserva de óleo no
qual está instalado um manômetro. Por meio de uma
bomba manual bombeia-se óleo vermelho do
recipiente de reserva para dentro do tubo e assim
comprime-se o ar encerrado. O volume do ar preso é
facilmente lido numa escala no tubo de vidro,
enquanto a pressão do manômetro é indicada em Pa
x 10
5 (Pressão normal = 1,01325 x 10 5 Pa).
O manômetro tem a face posterior transparente para
que o seu modo de funcionamento possa ser
observado.
