3
4.2 Synchronisation externe
Le connecteur femelle « C » amène une impulsion
de synchronisation découplée de l'émetteur de
lumière, qui « est en avance » de 60 ns par rapport
à la paire d'impulsions (impulsion de référence
plus impulsion de mesure sur le connecteur
femelle « A » ou sur le connecteur femelle « B »).
Dans le cadre de cet essai expérimental, il sera
également possible de mettre en œuvre — grâce à
cette mesure — des modèles plus anciens
d'oscilloscope aux bandes passantes supérieures à
20 MHz.
4.3 Réglages de l'oscilloscope
Mode : (fonctionnement à deux
canaux)
Sensibilité : Y1 / Y2 à 100 mm V/DIV
Déflexion : la plus petite valeur
possible, par exemple 50
ns/DIV
Déclenchement externe : « EXT » (impulsion de
synchronisation de C)
(recommandé pour des oscilloscopes dont les
bandes passantes sont inférieures à 100 MHz)
Il faudra d'abord amener l'impulsion de mesure de
la sortie «
A » à sa valeur maximale, en
positionnant soigneusement les composantes de
l'essai expérimental.
Si le miroir et la lentille sont optimalement
positionnés, l'amplitude du signal de mesure
pourra être supérieure à celle du signal de
référence jusqu'à une distance de 8 m. Dans ce cas,
il est possible d'obtenir une correspondance entre
les amplitudes de « A » et de « B » en tournant
légérement la lentille depuis la «
position
optimale ».
Pour la lecture ou l'évaluation du temps de retard
entre « A » et « B » (temps de propagation de la
lumière), il faudra amener les deux valeurs
maximales à la même hauteur. Le réglage
s'effectue à l'aide de l'un des deux régulateurs « Y-
Pos » de l'oscilloscope.
4.4 Détermination de la vitesse de la lumière
La vitesse de la lumière c est représentée par le
quotient du chemin parcouru par la lumière et du
temps de propagation de cette dernière.
Pour le chemin, il sera appliqué la distance double
entre l'émetteur de lumière et le miroir,
l'impulsion lumineuse émise traversant deux fois
cette longueur.
Le temps de propagation de la lumière se lira sur
l'oscilloscope en tant que distance horizontale
entre les deux valeurs maximales d'impulsion.

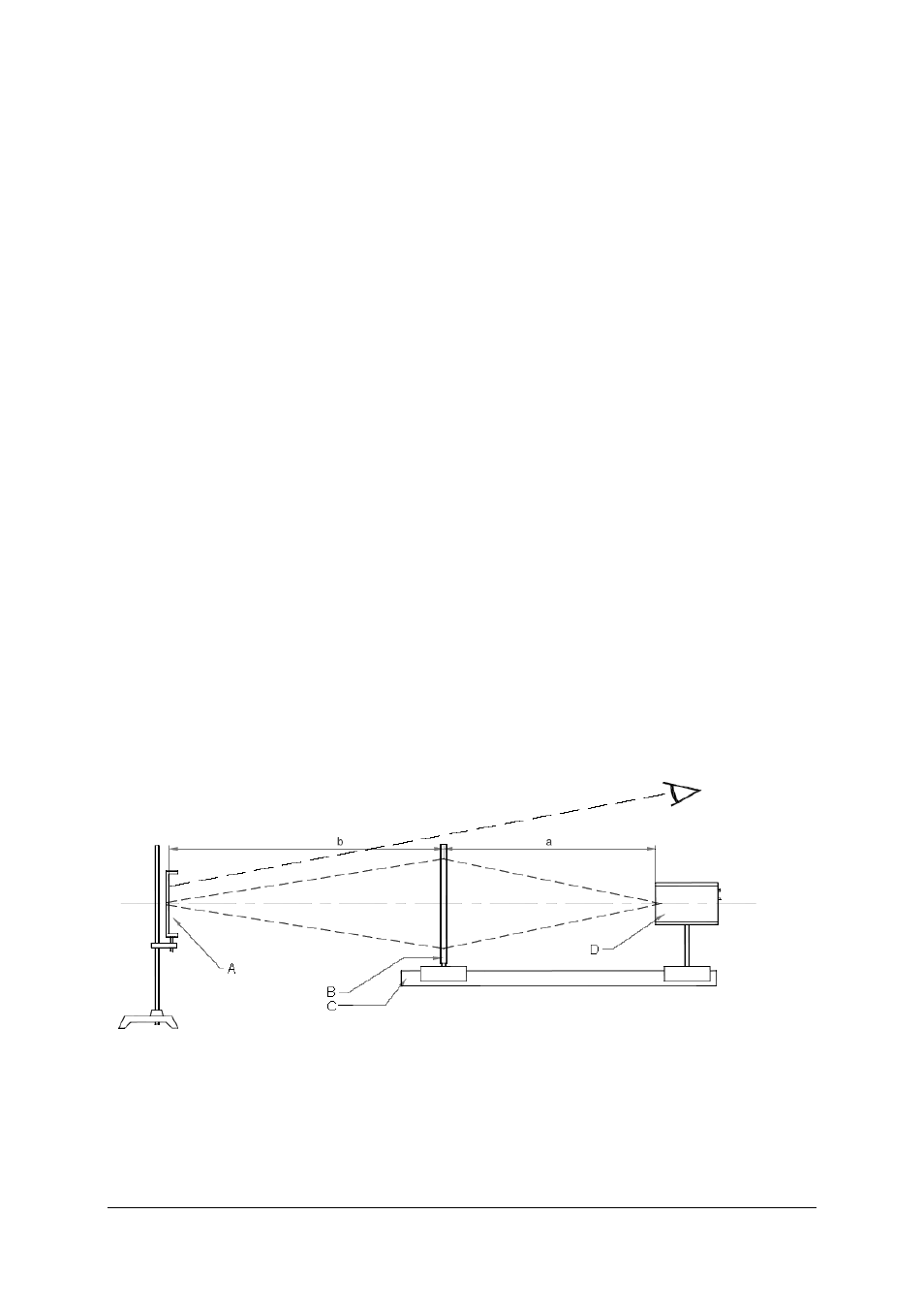

1 ère illustration : dispositif expérimental, A : miroir en verre à microprismes, B : lentille de Fresnel, C : banc optique, D :
appareil de base
